आउटडोर वोल्टेज ट्रांसफार्मर

Usune TYD श्रृंखला आउटडोर वोल्टेज ट्रांसफार्मर 35kV से 220kV तक सभी वोल्टेज स्तरों को कवर करता है, उच्च-वोल्टेज को परिवर्तित करता है ऊर्जा मीटरिंग, वोल्टेज माप की जरूरतों को पूरा करने के लिए 100/√3 V या 100 V मानक निम्न-वोल्टेज सिग्नल वाले सिस्टम, रिले सुरक्षा, और ग्रिड सिंक्रनाइज़ेशन सत्यापन। पारंपरिक विद्युत चुम्बकीय वोल्टेज ट्रांसफार्मर की तुलना में, इस उत्पाद में पावर लाइन कैरियर संचार कपलिंग की भी सुविधा है, जो फेरोसोनेंस समस्याओं से बचाती है। यह कुल मिलाकर है संरचना विश्वसनीय है, जो उच्च-वोल्टेज पावर ग्रिड के दीर्घकालिक सुरक्षित और स्थिर संचालन को सुनिश्चित करती है, जो इसे एक कोर बनाती है स्मार्ट ग्रिड निर्माण के लिए सहायक उपकरण।

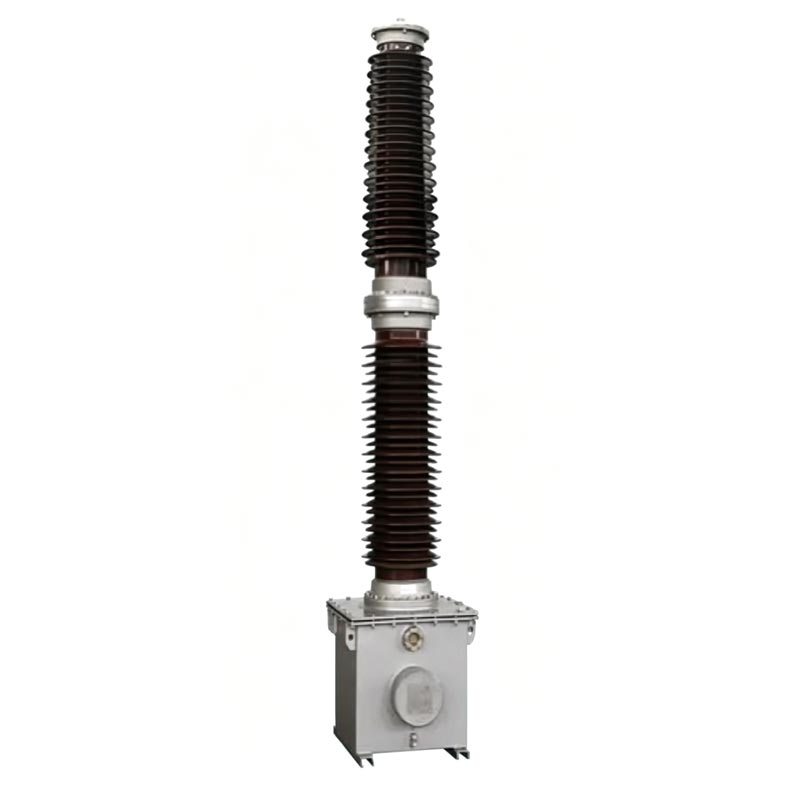

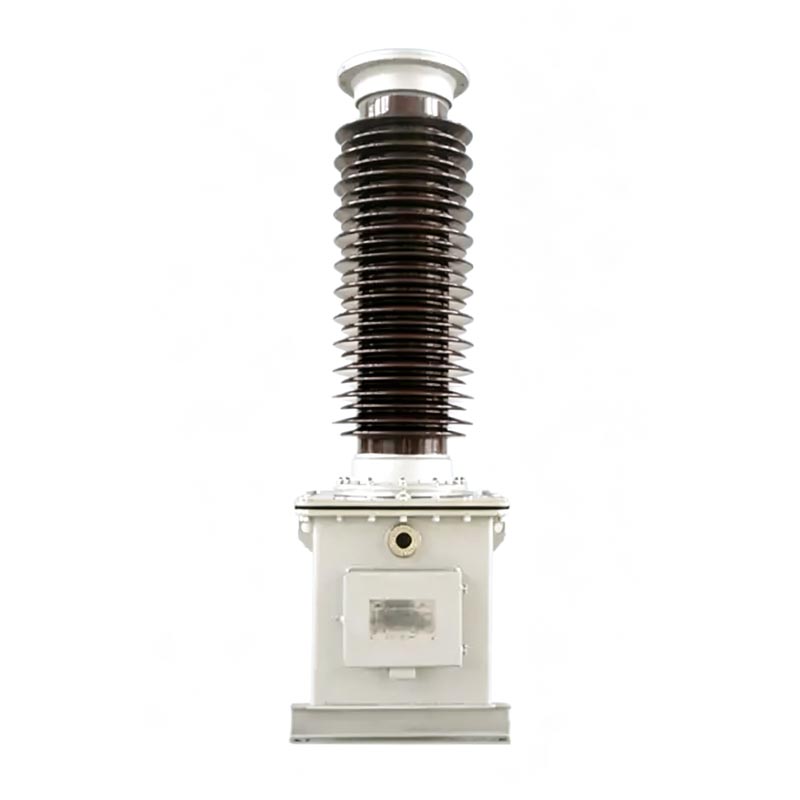

संधारित्र वोल्टेज ट्रांसफार्मर

टीवाईडी-35 (66, 110/220)केवी-0.01 (0.02)

सामान्य अनुदेश

उत्पाद मॉडल स्पष्टीकरण

TYD श्रृंखला मॉडल कोड इंजीनियरिंग की सुविधा के लिए उत्पाद मापदंडों और लागू परिदृश्यों को स्पष्ट रूप से परिभाषित करते हैं चयन और साइट पर स्थापना। कोडिंग नियम इस प्रकार हैं:

1. मॉडल संरचना: TYD ① - ② ③

- TYD: कैपेसिटिव वोल्टेज ट्रांसफार्मर के लिए कोड
- ①: सिस्टम का रेटेड चरण वोल्टेज (इकाई: केवी)
- ②: वोल्टेज विभक्त की रेटेड कैपेसिटेंस (इकाई: μF, वैकल्पिक 0.01μF, 0.02μF)
- ③: कार्यात्मक सुविधा प्रत्यय कोड

2. प्रत्यय कोड स्पष्टीकरण:

- एच: प्रदूषण प्रतिरोधी प्रकार, अत्यधिक प्रदूषित क्षेत्रों के लिए उपयुक्त
- जी: उच्च ऊंचाई वाला प्रकार, 2000 मीटर से अधिक ऊंचाई वाले क्षेत्रों के लिए उपयुक्त
- एफ: तटस्थ बिंदु गैर-प्रभावी रूप से ग्राउंडेड सिस्टम के लिए उपयुक्त

3. विशिष्ट मॉडल उदाहरण

TYD110/√3-0.02FH, 110kV वोल्टेज स्तर का प्रतिनिधित्व करता है, 0.02μF का वोल्टेज डिवाइडर रेटेड कैपेसिटेंस, के लिए उपयुक्त तटस्थ बिंदु गैर-प्रभावी रूप से ग्राउंडेड सिस्टम और क्लास डी प्रदूषण वातावरण, एक कैपेसिटिव वोल्टेज ट्रांसफार्मर।

मूलभूत प्रकार्य

1.सटीक मीटरिंग और वोल्टेज माप

उच्च परिशुद्धता वोल्टेज अधिग्रहण और ऊर्जा मीटरिंग को सक्षम बनाता है, जिससे पावर ग्रिड का सटीक निपटान सुनिश्चित होता है उपभोग डेटा.

2.पावर ग्रिड सुरक्षा और स्वचालित नियंत्रण

रिले सुरक्षा, पावर ग्रिड स्वचालित नियंत्रण और सिंक्रनाइज़ेशन के लिए स्थिर वोल्टेज सिग्नल प्रदान करता है सत्यापन, सिस्टम दोषों पर त्वरित प्रतिक्रिया सक्षम करना।

3.पावर लाइन संचार युग्मन

पावर लाइन वाहक संचार के लिए युग्मन संधारित्र के रूप में कार्य करता है, बिना पावर लाइन सिग्नल ट्रांसमिशन प्राप्त करता है अतिरिक्त वायरिंग.

निष्पादन मानक

आउटडोर वोल्टेज ट्रांसफार्मर की संपूर्ण उत्पादन और परीक्षण प्रक्रिया सख्ती से राष्ट्रीय का पालन करती है आधिकारिक मानक, पूरी तरह से इंजीनियरिंग स्वीकृति विनिर्देशों को पूरा करते हुए:
- जीबी/टी20840.1-2010 "इंस्ट्रूमेंट ट्रांसफार्मर - भाग 1: सामान्य तकनीकी आवश्यकताएँ"
- GB/T20840.5-2013 "इंस्ट्रूमेंट ट्रांसफार्मर - भाग 5: कैपेसिटिव वोल्टेज के लिए पूरक तकनीकी आवश्यकताएँ ट्रांसफार्मर"
- जीबी/टी19749-2005 "युग्मित कैपेसिटर और कैपेसिटिव वोल्टेज डिवाइडर"

लागू पर्यावरणीय स्थितियाँ

आउटडोर वोल्टेज ट्रांसफार्मर उत्कृष्ट पर्यावरणीय अनुकूलनशीलता का दावा करता है और जटिल परिस्थितियों में भी स्थिर रूप से काम कर सकता है बाहरी स्थितियाँ. मानक लागू पैरामीटर इस प्रकार हैं:
- स्थापना परिदृश्य: इनडोर और आउटडोर दोनों उपयोग के लिए उपयुक्त
- परिवेश का तापमान: -40℃～+45℃ (विशेष परिस्थितियों को अनुकूलित और बातचीत किया जा सकता है)
- अधिकतम हवा की गति: ≤150 किमी/घंटा
- रेटेड ऊंचाई: ≤2000 मीटर (जी-प्रकार उच्च-ऊंचाई संस्करण उच्च ऊंचाई के लिए अनुकूल है)
- आइसिंग की मोटाई: ≤10 मिमी
- प्रदूषण रोधी रेटिंग: मानक कक्षा डी (क्रीपेज दूरी ≥ 43.3 मिमी/केवी), वैकल्पिक कक्षा ई (क्रीपेज दूरी ≥ 53.7मिमी/केवी)

उत्पाद संरचनात्मक लाभ

Usune TYD श्रृंखला CVT एक मॉड्यूलर एकीकृत संरचना को अपनाती है, जिसमें दो मुख्य भाग होते हैं: एक कैपेसिटिव वोल्टेज विभक्त और एक विद्युत चुम्बकीय उपकरण। संरचना मजबूत और टिकाऊ है:

1. उच्च शक्ति कैपेसिटिव वोल्टेज डिवाइडर

उच्च गुणवत्ता वाली पतली-फिल्म और कैपेसिटर पेपर मिश्रित ढांकता हुआ का उपयोग करता है। एकाधिक संधारित्र तत्व हैं चीनी मिट्टी के बरतन झाड़ी के अंदर श्रृंखला में जुड़ा हुआ, उच्च गुणवत्ता वाले इन्सुलेट तेल के साथ वैक्यूम-संसेचित। पूरी तरह से सीलबंद संरचना आंतरिक वोल्टेज स्थिरता बनाए रखने, तेल को खत्म करने के लिए एक तेल क्षतिपूर्ति उपकरण से सुसज्जित है रिसाव और नमी की समस्या. बोल्ट असेंबली संरचना सुविधाजनक स्थापना और सुरक्षित कनेक्शन सुनिश्चित करती है।

2.एकीकृत विद्युत चुम्बकीय उपकरण

इसमें एक अंतर्निर्मित मध्यवर्ती ट्रांसफार्मर, क्षतिपूर्ति करने वाला रिएक्टर, और तेजी से संतृप्त करने वाला रिएक्टर डैम्पर शामिल है, सभी सीलबंद एक तेल से भरे स्टील टैंक के भीतर। फैक्ट्री छोड़ने से पहले इसे लो-वोल्टेज डिवाइडर के साथ पहले से असेंबल किया जाता है, इंसुलेटिंग तेल प्रणाली का पूर्ण अलगाव सुनिश्चित करना और आपसी हस्तक्षेप को समाप्त करना।

3. सुरक्षा संरक्षण डिजाइन

स्पष्ट चिह्नों के साथ समर्पित डंपिंग, ग्राउंडिंग और कैरियर वेव टर्मिनलों से सुसज्जित। एकाधिक सुरक्षात्मक संरचनाएं उच्च-वोल्टेज रिसाव और माध्यमिक उपकरणों को क्षति जैसे सुरक्षा खतरों को प्रभावी ढंग से रोकती हैं।

इंजीनियरिंग एप्लीकेशन कैस

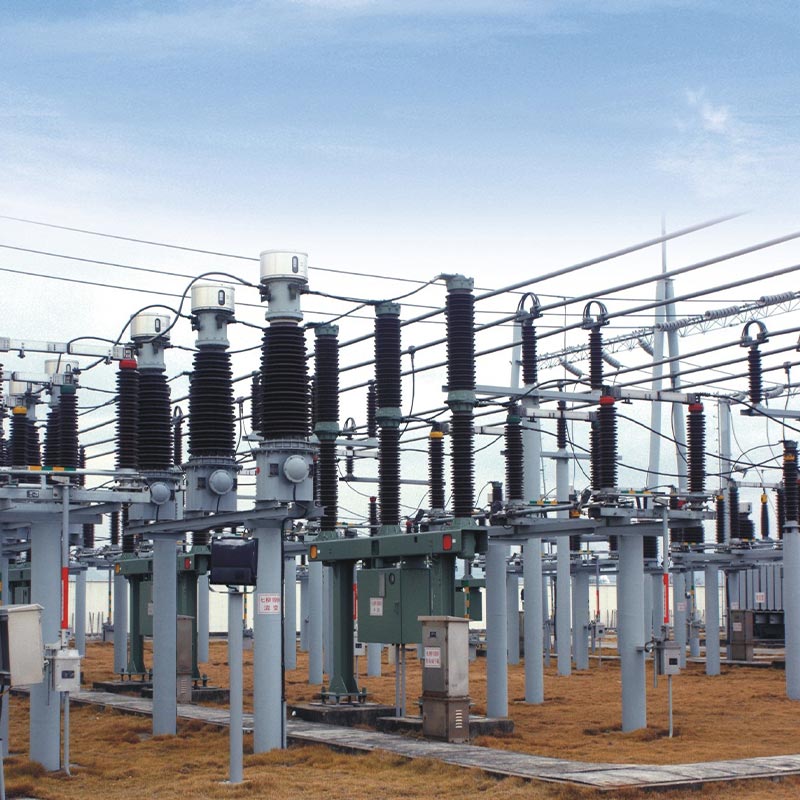

उच्च-वोल्टेज सीवीटी उपकरण के उच्च गुणवत्ता वाले आपूर्तिकर्ता के रूप में, Usune के TYD श्रृंखला वोल्टेज ट्रांसफार्मर रहे हैं झोउशान, झेजियांग प्रांत में 110kV शहरी पावर ग्रिड नवीकरण में एक महत्वपूर्ण परियोजना के लिए सफलतापूर्वक आवेदन किया गया। द परियोजना ने क्लासिक मॉडल TYD110/√3-0.02FH का चयन किया, जो स्थानीय की जटिल परिचालन स्थितियों के लिए उपयुक्त है भारी प्रदूषण और गैर-प्रभावी रूप से ग्राउंडेड तटस्थ बिंदु वाला तटीय क्षेत्र।
इस सबस्टेशन में मूल उपकरण अस्थिर वोल्टेज माप और कमजोर विरोधी हस्तक्षेप से ग्रस्त थे क्षमताएं। सीवीटी को यूसुने टीवाईडी श्रृंखला सीवीटी से बदलने के बाद, उपकरण अधिक समय से स्थिर रूप से काम कर रहा है 3 वर्ष से अधिक, उच्च जैसे कठोर वातावरण में भी सटीक पैमाइश और स्थिर सिग्नल आउटपुट बनाए रखना नमी, नमक स्प्रे, और तेज़ हवाएँ। यह सबस्टेशन रिले सुरक्षा और वाहक के लिए विश्वसनीय समर्थन प्रदान करता है संचार, क्षेत्रीय पावर ग्रिड संचालन की विश्वसनीयता में प्रभावी ढंग से सुधार, उपकरणों को कम करना विफलता दर, और उत्पाद के उत्कृष्ट मौसम प्रतिरोध और प्रदूषण प्रतिरोध प्रदर्शन को पूरी तरह से सत्यापित करना।

संचालन एवं रखरखाव विशिष्टताएँ

1. कोर ऑपरेटिंग पैरामीटर्स

- दीर्घकालिक संचालन: 1.2 गुना रेटेड वोल्टेज (1.2Un)
- अल्पकालिक अधिभार: 1.5Un वोल्टेज पर 30 सेकंड तक काम कर सकता है
- एफ-प्रकार समर्पित: 1.9 यूएन वोल्टेज पर 8 घंटे तक लगातार काम कर सकता है

2. दैनिक रखरखाव आवश्यकताएँ

- इंसुलेटिंग तेल रिसाव को रोकने के लिए उपकरण की सीलिंग स्थिति की नियमित जांच करें;
- डंपिंग टर्मिनलों डी1 और डी2 का विश्वसनीय कनेक्शन सुनिश्चित करें; ओपन-सर्किट संचालन सख्त वर्जित है;
- जब वाहक उपकरण से कनेक्ट नहीं किया जाता है, तो एन और एक्स टर्मिनलों को विश्वसनीय रूप से शॉर्ट-सर्किट किया जाना चाहिए;
- सीलिंग बोल्ट और तेल भरने वाले छेद सीलिंग संरचनाओं को अनधिकृत रूप से अलग करना निषिद्ध है;
- तेल से होने वाले सुरक्षा खतरों से बचने के लिए नियमित तेल के नमूने और विद्युत चुम्बकीय इकाई के परीक्षण की आवश्यकता नहीं है स्तर गिरना.

उत्पाद आयाम.

परियोजना के संबंध मे

कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट

जाँच रिपोर्ट

अक्सर पूछे जाने वाले प्रश्न

Q1: Usune TYD श्रृंखला CVT को चालू करने से पहले कौन से मुख्य परीक्षण पूरे करने होंगे?

DL/T596-1996 मानक के अनुसार तीन मुख्य परीक्षण पूरे होने चाहिए: पहला, समाई और ढांकता हुआ कैपेसिटर डिवाइडर के नुकसान का परीक्षण किया जाना चाहिए, जिसमें कैपेसिटेंस मान नेमप्लेट से ≤2% विचलित हो और ढांकता हुआ हानि स्पर्शरेखा ≤0.002। दूसरा, विद्युत चुम्बकीय इकाई के इन्सुलेशन प्रतिरोध का परीक्षण एक का उपयोग करके किया जाना चाहिए 2500V मेगाहोमीटर, प्रत्येक टर्मिनल के जमीन पर इन्सुलेशन प्रतिरोध ≥500MΩ के साथ। तीसरा, सटीकता अंशांकन परीक्षण के लिए आवारा समाई हस्तक्षेप को कम करने और सुनिश्चित करने के लिए उच्च-वोल्टेज लीड के कोण को बढ़ाने की आवश्यकता होती है माप सटीकता.

Q2: आउटडोर वोल्टेज ट्रांसफार्मर की ऑन-साइट स्थापना के लिए मुख्य सावधानियां क्या हैं?

सबसे पहले, कैपेसिटर डिवाइडर और इलेक्ट्रोमैग्नेटिक डिवाइस एक मिलान सेट हैं और इन्हें इसके अनुसार स्थापित किया जाना चाहिए नेमप्लेट नंबर; उन्हें मनमाने ढंग से आपस में बदला नहीं जा सकता। दूसरा, विद्युत चुम्बकीय इकाई के उठाने वाले छेद उत्थापन के लिए तेल टैंक का उपयोग किया जाना चाहिए; उपकरण को रोकने के लिए संधारित्र चीनी मिट्टी के बरतन आस्तीन को उठाना निषिद्ध है क्षति. तीसरा, नींव को M20 उच्च शक्ति वाले बोल्ट के साथ तय किया जाना चाहिए, और उपकरण का समग्र झुकाव होना चाहिए 2/1000 मिमी से अधिक नहीं. चौथा, सुनिश्चित करें कि एक्स टर्मिनल विश्वसनीय रूप से ग्राउंडेड है और डैम्पिंग टर्मिनल सुरक्षित रूप से है उपकरण क्षति से बचने के लिए जुड़ा हुआ है।

Q3: H, G, और F प्रत्यय मॉडल किन परिदृश्यों के लिए उपयुक्त हैं?

एच प्रदूषण-विरोधी प्रकार है, जो तटीय क्षेत्रों जैसे अत्यधिक प्रदूषित और अत्यधिक संक्षारक वातावरण के लिए उपयुक्त है और औद्योगिक खदानें; G उच्च-ऊंचाई वाला प्रकार है, जो उच्च-ऊंचाई, निम्न-वोल्टेज और निम्न-तापमान के लिए अनुकूलित है 2000 मीटर से ऊपर के क्षेत्रों के लिए उपयुक्त वातावरण; एफ सिस्टम-अनुकूली प्रकार है, जिसे विशेष रूप से तटस्थ-बिंदु के लिए डिज़ाइन किया गया है गैर-प्रभावी रूप से ग्राउंडेड पावर सिस्टम, मजबूत ओवरवॉल्टेज सहनशीलता के साथ, विशेष पावर ग्रिड के लिए उपयुक्त परिचालन की स्थिति.
