110 केवी करंट ट्रांसफार्मर

Usune LB6-110 kV करंट ट्रांसफार्मर एक आउटडोर उच्च-परिशुद्धता करंट सेंसिंग डिवाइस है जो मध्यम और उच्च-वोल्टेज पावर के लिए अनुकूलित है। ग्रिड. यह एक मॉड्यूलर संरचना और एक बहु-समूह माध्यमिक वाइंडिंग डिज़ाइन को अपनाता है। वायरिंग विधि को इसके माध्यम से समायोजित किया जा सकता है शीर्ष तेल संरक्षक में बाहरी कनेक्टिंग प्लेटें, दोहरे वर्तमान अनुपातों के बीच लचीले स्विचिंग को पूरा करने में सक्षम बनाती हैं विभिन्न परिचालन स्थितियों की वर्तमान पहचान और दोष सुरक्षा आवश्यकताएँ।

यह उत्पाद GB/T20840.2-2014 राष्ट्रीय मानक और IEC अंतर्राष्ट्रीय इलेक्ट्रोटेक्निकल मानकों का अनुपालन करता है। यह इसमें मानक, उच्च-ऊंचाई और प्रदूषण-प्रतिरोधी मॉडल शामिल हैं, जो उत्कृष्ट माप और सुरक्षा प्रदान करते हैं सटीकता. पारंपरिक और कठोर बाहरी परिस्थितियों दोनों के लिए उपयुक्त, यह एक मुख्यधारा का सहायक उपकरण है घरेलू 110kV विद्युत पारेषण और वितरण प्रणाली।

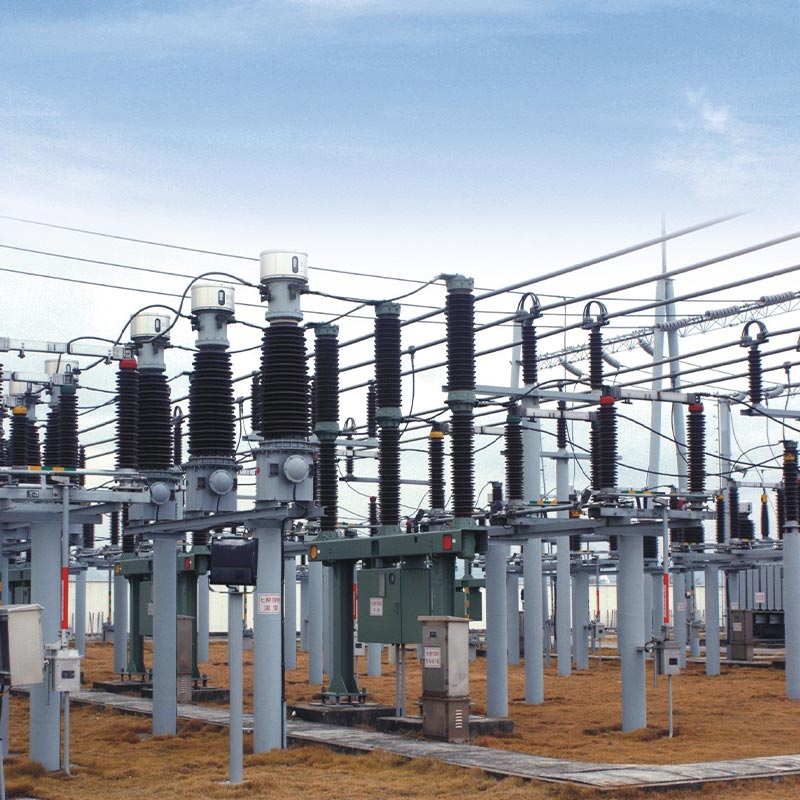

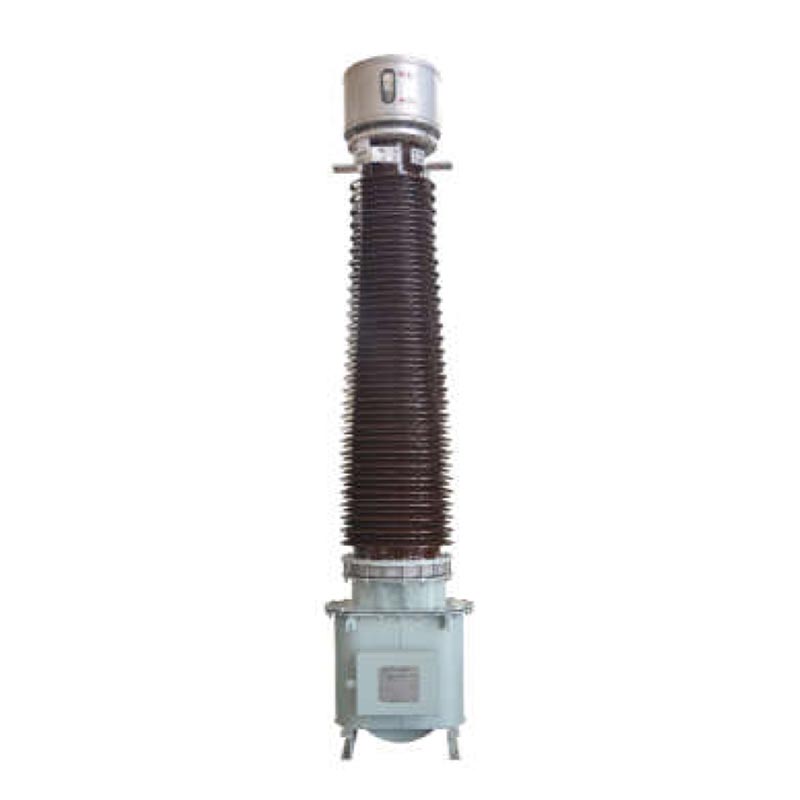

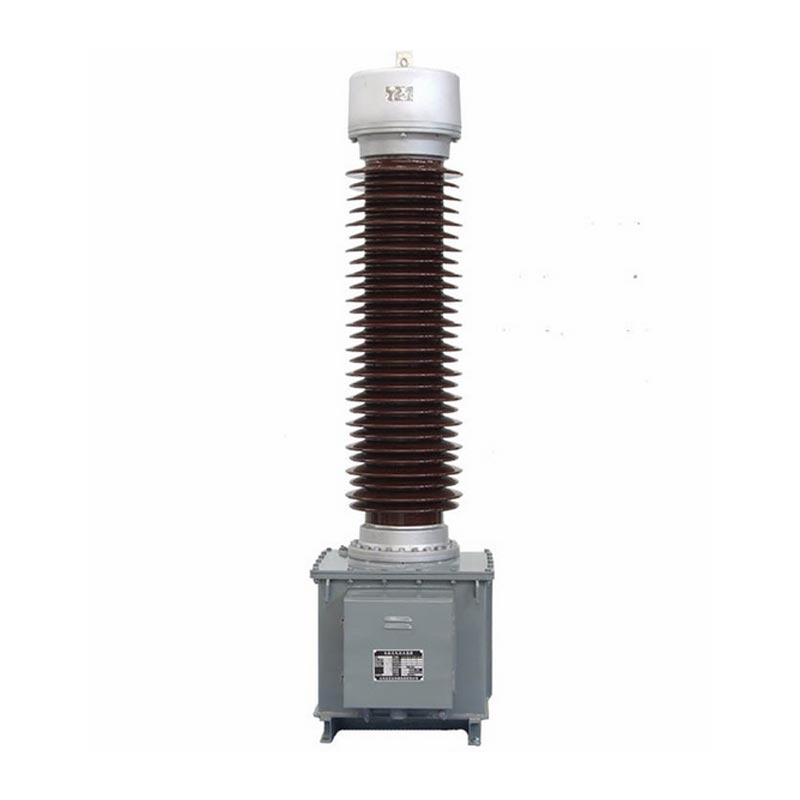

LB6-110kV कैपेसिटिव करंट ट्रांसफार्मर

मॉडल स्पष्टीकरण और लागू परिचालन शर्तें

1. मॉडल कोड का अर्थ

संपूर्ण उत्पाद मॉडल LB6-110kV (सटीकता संयोजन + वर्तमान अनुपात) है, स्पष्ट और मानकीकृत खंडों के साथ स्पष्टीकरण:
- मूल मॉडल: वर्तमान ट्रांसफार्मर के लिए एल, सुरक्षा स्तर के लिए बी, डिज़ाइन सीरियल नंबर के लिए 6, रेटेड वोल्टेज के लिए 110 द्वितीयक प्रदूषणरोधी डिज़ाइन के लिए 110kV, W2
- सटीकता वर्ग संयोजन: 0.2/0.5 सहित पी/पी/पी/0.5 और पी/पी/0.2 जैसे कई घुमावदार संयोजनों का समर्थन करता है लेवल मीटरिंग वाइंडिंग और 5पी/10पी लेवल प्रोटेक्शन वाइंडिंग, उच्च परिशुद्धता मीटरिंग और विश्वसनीय फॉल्ट को संतुलित करते हैं सुरक्षा.
- वर्तमान अनुपात विशिष्टता: 2*ए/सी के रूप में चिह्नित, दोहरे वर्तमान अनुपात स्विचिंग का समर्थन करता है, श्रृंखला कनेक्शन ए/सी है, समानांतर कनेक्शन 2*a/c है, प्राथमिक करंट 2×50A~2×1000A को कवर करता है, सेकेंडरी करंट 1A/5A है पूर्ण विनिर्देश

2. लागू परिचालन शर्तें

- परिवेश का तापमान: -25℃ से +40℃ तक परिचालन स्थितियों के लिए उपयुक्त, दैनिक अधिकतम तापमान +30℃ के साथ। अल्ट्रा-लो तापमान आवश्यकताओं को अनुकूलित और बातचीत की जा सकती है।
- ऊंचाई: ऊंचाई के लिए उपयुक्त मानक मॉडल ≤1000 मीटर; GYW उच्च-ऊंचाई वाला मॉडल ≤4000 मीटर की ऊंचाई के लिए उपयुक्त है।
- पर्यावरणीय अनुकूलनशीलता: विभिन्न परिदृश्यों के लिए उपयुक्त, 16 मिमी/केवी से 31 मिमी/केवी तक चयन योग्य क्रीपेज दूरी जिसमें पारंपरिक, तटीय संक्षारण संरक्षण और उच्च ऊंचाई वाले एंटी-फाउलिंग अनुप्रयोग शामिल हैं।

मुख्य संरचनात्मक विशेषताएं

1. अनुकूलित इन्सुलेशन प्रणाली

प्राथमिक वाइंडिंग कोर को लपेटने वाले हाई-वोल्टेज केबल पेपर के साथ कैपेसिटिव ऑयल-पेपर इन्सुलेशन तकनीक का उपयोग करता है। इसमें एक बहुस्तरीय कैपेसिटर परिरक्षण परत होती है, जिसमें आंतरिक परत उच्च वोल्टेज और बाहरी से जुड़ी होती है परत को ग्राउंड किया गया, जिसके परिणामस्वरूप एक समान विद्युत क्षेत्र वितरण हुआ और इन्सुलेशन सुरक्षा में उल्लेखनीय सुधार हुआ मार्जिन.

2.विश्वसनीय घुमावदार संरचना

प्राथमिक वाइंडिंग में यू-आकार की संरचना होती है। 2×400A और उससे नीचे के मॉडल में कागज से लिपटे फ्लैट तांबे के तार का उपयोग किया जाता है 2×500A~2×1000A के मॉडल डबल अर्ध-गोलाकार एल्यूमीनियम ट्यूबों का उपयोग करते हैं, जो मजबूत वर्तमान वहन क्षमता प्रदान करते हैं। द वाइंडिंग को चार टर्मिनलों के साथ दो खंडों में विभाजित किया गया है, जो दोहरे वर्तमान अनुपात के बीच लचीले स्विचिंग की अनुमति देता है।

3.पूरी तरह से सील सुरक्षा डिजाइन

विस्तार और संकुचन की स्वचालित रूप से क्षतिपूर्ति करने के लिए शीर्ष पर एक धातु विस्तार टैंक स्थापित किया गया है तापमान परिवर्तन के कारण ट्रांसफार्मर तेल की मात्रा, इसे आंतरिक और बाहरी हवा से अलग करना, रोकना नमी और तेल की उम्र बढ़ना, और उपकरण का जीवनकाल बढ़ाना।

4.सुविधाजनक स्थापना और रखरखाव

टैंक के तल पर पूर्व-ड्रिल किए गए उठाने वाले छेद उपकरण उठाने की सुविधा प्रदान करते हैं; एकाधिक ग्राउंडिंग बोल्ट सुनिश्चित करते हैं उपकरण और द्वितीयक वाइंडिंग की विश्वसनीय ग्राउंडिंग; जंक्शन बॉक्स इसके लिए समर्पित क्लैंप से सुसज्जित है मानकीकृत और सुरक्षित वायरिंग।

मुख्य तकनीकी पैरामीटर

1.रेटेड पैरामीटर्स

रेटेड ऑपरेटिंग वोल्टेज 110kV, अधिकतम ऑपरेटिंग वोल्टेज 126kV, रेटेड आवृत्ति 50Hz, ध्रुवीयता घटाव है।

2. इन्सुलेशन वोल्टेज स्तर का सामना करता है

आंतरिक इन्सुलेशन प्राथमिक से माध्यमिक और जमीन 185kV/1 मिनट, माध्यमिक से जमीन 3kV/1 मिनट; बाहरी इन्सुलेशन शुष्क परीक्षण वोल्टेज 230kV, गीला परीक्षण वोल्टेज 185kV, उच्च-ऊंचाई-विरोधी प्रदूषण बिजली आवेग वोल्टेज का सामना करता है शिखर 560kV तक पहुँच जाता है।

3.सटीकता प्रदर्शन

0.2/0.5 ग्रेड मीटरिंग त्रुटि, न्यूनतम चरण अंतर, उच्च परिशुद्धता मीटरिंग आवश्यकताओं को पूरा करना; कम समग्र 5पी/10पी सुरक्षा स्तर के लिए त्रुटि, ग्रिड दोष धाराओं पर त्वरित प्रतिक्रिया सक्षम करना।

4.शॉर्ट-सर्किट प्रतिरोध प्रदर्शन

थर्मल स्थिरता धारा 5.3KA~45KA, गतिशील स्थिरता धारा 13KA~115KA, ग्रिड को झेलने में सक्षम शॉर्ट-सर्किट प्रभाव और मजबूत परिचालन स्थिरता प्रदर्शित करना।

वास्तविक इंजीनियरिंग अनुप्रयोग मामले:

मामला: झेजियांग 110kV शहरी सबस्टेशन अपग्रेड परियोजना

2024 में, झेजियांग जियाक्सिंग उपनगरीय 110kV सबस्टेशन अपग्रेड परियोजना में 32 Usune की थोक खरीद शामिल थी LB6-110kV-2×300/5 (5P30/5P30/0.5) वर्तमान ट्रांसफार्मर। बड़े भार वाले औद्योगिक क्लस्टर में स्थित है उतार-चढ़ाव, परियोजना को अत्यधिक उच्च मीटरिंग सटीकता और सुरक्षा संवेदनशीलता की आवश्यकता थी। कमीशनिंग के बाद, उपकरण सटीक रूप से बस वर्तमान डेटा एकत्र कर सकता है, जिससे वास्तविक समय लोड निगरानी और तेजी से गलती ट्रिपिंग सक्षम हो सकती है। वार्षिक परिचालन डेटा से पता चलता है कि मीटरिंग त्रुटि राष्ट्रीय मानक सीमा और सुरक्षा से काफी नीचे है कार्रवाइयां सटीक और विश्वसनीय हैं, जिससे पुराने उपकरणों की मीटरिंग संबंधी अशुद्धियों का पूरी तरह से समाधान हो जाता है।

स्थापना, संचालन और रखरखाव विशिष्टताएँ

1.पूर्व-स्थापना निरीक्षण

स्थापना से पहले, क्षतिग्रस्त चीनी मिट्टी के बरतन झाड़ियों, तेल जैसे दोषों को खत्म करने के लिए एक दृश्य निरीक्षण की आवश्यकता होती है लीक, और बेमेल नेमप्लेट पैरामीटर; सत्यापित करें कि विस्तारक तेल का स्तर परिवेश के तापमान से मेल खाता है, और यदि तेल का स्तर कम है तो योग्य ट्रांसफार्मर तेल (विद्युत शक्ति ≥45kV) जोड़ें।

2.स्थापना आवश्यकताएँ

पूरी प्रक्रिया के दौरान परिवहन झुकाव कोण के साथ उपकरण को लंबवत रूप से ले जाया और फहराया जाना चाहिए ≤15°. उत्थापन की अनुमति केवल निचले उत्थापन छिद्रों से ही है; चीनी मिट्टी के बरतन झाड़ियों और तेल पर तनाव संरक्षक सख्त वर्जित है. प्राथमिक टर्मिनल P1 पर अधिकतम क्षैतिज तन्य बल ≤2000N है, और P2 पर यह ≤3000N है; परिचालन सुरक्षा सुनिश्चित करने के लिए उपकरण बॉडी और परिरक्षण परत को विश्वसनीय रूप से ग्राउंड किया जाना चाहिए।

3.संचालन एवं रखरखाव नियम

ऑपरेशन के दौरान, हाई-वोल्टेज जोखिम और उपकरण क्षति से बचने के लिए सेकेंडरी वाइंडिंग को ओपन-सर्किट नहीं किया जाना चाहिए। पूरी तरह से सील की गई संरचना को सामान्य परिचालन स्थितियों के तहत किसी रखरखाव की आवश्यकता नहीं होती है। की साफ-सफाई की जांच करें चीनी मिट्टी के बरतन झाड़ी और तेल का स्तर त्रैमासिक। यदि सील क्षतिग्रस्त है या इन्सुलेशन गीला है, तो यूनिट को वापस कर दें वैक्यूम सुखाने और तेल प्रतिस्थापन के लिए तुरंत कारखाना।

4. भंडारण आवश्यकताएँ

110 केवी करंट ट्रांसफार्मर को सीधे धूप और बारिश से बचाते हुए सूखे, हवादार वातावरण में संग्रहित किया जाना चाहिए। के नीचे तेल टैंक जमीन से कम से कम 50 मिमी ऊपर होना चाहिए, और भंडारण तापमान कम से कम -30℃ होना चाहिए। के बाद एक वर्ष के भंडारण, इन्सुलेशन प्रतिरोध और ढांकता हुआ हानि गुणांक का समय-समय पर परीक्षण किया जाना चाहिए। यदि लंबे समय तक भंडारण के बाद पेंट निकल जाता है, इसलिए दोबारा पेंटिंग तुरंत कराई जानी चाहिए।

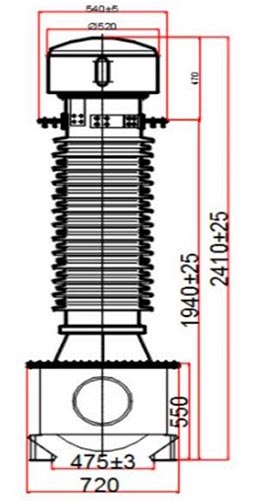

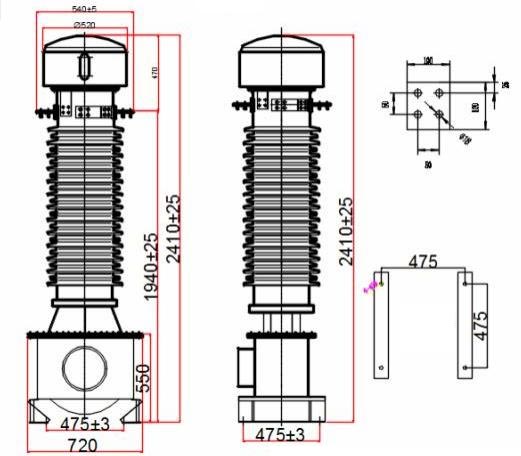

एलबी 6 - 110 केवी उपस्थिति और स्थापना आयाम

परियोजना के संबंध मे

कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट

जाँच रिपोर्ट

अक्सर पूछे जाने वाले प्रश्न

Q1: LB6-110 kV करंट ट्रांसफार्मर पर दोहरे करंट अनुपात को कैसे स्विच करें?

किसी उपकरण प्रतिस्थापन की आवश्यकता नहीं है. बस शीर्ष तेल पर बाहरी कनेक्टर की वायरिंग विधि को समायोजित करें संरक्षक: जब प्राथमिक वाइंडिंग श्रृंखला में जुड़े होते हैं, तो आधार वर्तमान अनुपात ए/सी होता है; जब कनेक्ट किया गया समानांतर, यह वर्तमान अनुपात 2*a/c से दोगुना है। ऑपरेशन सरल है और किसी विशेष उपकरण की आवश्यकता नहीं है, यह अनुकूलनीय है विभिन्न लोड स्थितियों के लिए, उपकरण प्रतिस्थापन लागत को प्रभावी ढंग से कम करना।

Q2: मानक, प्रदूषण-रोधी और उच्च-ऊंचाई वाले मॉडल के बीच क्या अंतर हैं?

विशिष्ट के अनुरूप संरचनात्मक अनुकूलन के साथ, तीनों मॉडल समान मूल विद्युत प्रदर्शन साझा करते हैं परिदृश्य: ① मानक मॉडल क्रीपेज के साथ 1000 मीटर की ऊंचाई तक के पारंपरिक वातावरण के लिए उपयुक्त है 16 मिमी/केवी की दूरी; ② W2 प्रदूषण-विरोधी मॉडल तटीय और औद्योगिक रूप से प्रदूषित क्षेत्रों के लिए उपयुक्त है 20 मिमी/केवी की क्रीपेज दूरी और उन्नत संक्षारण और प्रदूषण प्रतिरोध; ③ GYW उच्च-ऊंचाई वाला मॉडल है 4000 मीटर तक ऊंचे ऊंचाई वाले क्षेत्रों के लिए उपयुक्त, अधिकतम क्रीपेज दूरी 31 मिमी/केवी, और कम हवा का सामना कर सकता है दबाव और मजबूत पराबैंगनी विकिरण वातावरण।

Q3: दीर्घकालिक उपकरण संचालन के लिए मुख्य सुरक्षा सावधानियां क्या हैं?

सबसे पहले, द्वितीयक वाइंडिंग को लोड के तहत या शॉर्ट-सर्किट से संचालित किया जाना चाहिए; खुले सर्किट सख्त वर्जित हैं हाई-वोल्टेज ब्रेकडाउन और व्यक्तिगत चोट दुर्घटनाओं को रोकने के लिए। दूसरा, जंक्शन की विश्वसनीय ग्राउंडिंग सुनिश्चित करें बॉक्स और तेल टैंक के निचले ग्राउंडिंग बोल्ट, और यह कि ग्राउंडिंग तार स्थैतिक से बचने के लिए विनिर्देशों को पूरा करता है बिजली निर्माण. तीसरा, सामान्य ऑपरेशन के दौरान, सीलबंद संरचना को अलग करना और मनमाना नमूना लेना शामिल है निषिद्ध. स्थिर इन्सुलेशन प्रदर्शन सुनिश्चित करने के लिए नियमित रूप से ढांकता हुआ नुकसान और आंशिक निर्वहन डेटा का परीक्षण करें।

उत्पाद लाभ और सेवा गारंटी

चीन में उच्च-वोल्टेज बिजली उपकरणों के एक पेशेवर निर्माता और आपूर्तिकर्ता के रूप में, यूसुने इलेक्ट्रिक के एलबी 6-110 केवी वर्तमान ट्रांसफार्मर महत्वपूर्ण फायदे का दावा करते हैं: मानकीकृत कारखाना उत्पादन, घरेलू और अंतरराष्ट्रीय का सख्ती से पालन करना उद्योग मानक, स्थिर सटीकता और मजबूत पर्यावरणीय अनुकूलनशीलता सुनिश्चित करना; और पूरी तरह से सीलबंद, रखरखाव-मुक्त डिज़ाइन, बाद के संचालन और रखरखाव की लागत को काफी कम कर देता है। कंपनी एक प्रदान करती है चयन और अनुकूलन, तकनीकी मार्गदर्शन, ऑन-साइट स्थापना और बिक्री के बाद सहित वन-स्टॉप सेवा रख-रखाव. मापदंडों को परियोजना की जरूरतों के अनुसार अनुकूलित किया जा सकता है, जिससे सुरक्षा के लिए विश्वसनीय आश्वासन मिलता है 110kV पावर ग्रिड प्रणाली का स्थिर संचालन।
