आउटडोर करंट ट्रांसफार्मर

LB6-110kV कैपेसिटिव आउटडोर करंट ट्रांसफार्मर झेजियांग यूसेन का एक कोर हाई-वोल्टेज सहायक उपकरण है बिजली. विशेष रूप से जटिल आउटडोर परिचालन स्थितियों के लिए डिज़ाइन किया गया, इसमें पूरी तरह से सीलबंद ऑयल-पेपर है इन्सुलेशन तेल में डूबी संरचना, 110kV का रेटेड ऑपरेटिंग वोल्टेज, 126kV का अधिकतम ऑपरेटिंग वोल्टेज, और है 50 हर्ट्ज/60 हर्ट्ज एसी पावर ग्रिड के साथ संगत, तटस्थ-बिंदु गैर-प्रभावी रूप से ग्राउंडेड की परिचालन आवश्यकताओं को पूरा करना सिस्टम.

यह उत्पाद माप और सुरक्षा कार्यों को एकीकृत करता है, जो 0.2-क्लास और 0.5-क्लास मीटरिंग वाइंडिंग से सुसज्जित है और 5P/10P सुरक्षा वाइंडिंग्स। यह श्रृंखला और समानांतर कनेक्शन स्विचिंग के लिए दोहरे परिवर्तन अनुपात का समर्थन करता है, 2×50A–2×1000A के प्राथमिक वर्तमान कवरेज और 1A/5A के द्वितीयक आउटपुट के साथ। सटीक विनिर्माण का उपयोग करना एक प्रतिष्ठित कारखाने में प्रक्रिया, उत्पाद उत्कृष्ट पर्यावरणीय अनुकूलनशीलता का दावा करता है: मानक मॉडल है 1000 मीटर से नीचे की ऊंचाई के लिए उपयुक्त है, जबकि GYW उच्च-ऊंचाई वाला मॉडल 4000 मीटर की ऊंचाई पर स्थिर रूप से काम कर सकता है। यह व्यापक रूप से है शहरी और ग्रामीण सबस्टेशनों, औद्योगिक और खनन बिजली आपूर्ति, और नई ऊर्जा बिजली उत्पादन परिदृश्यों में उपयोग किया जाता है।

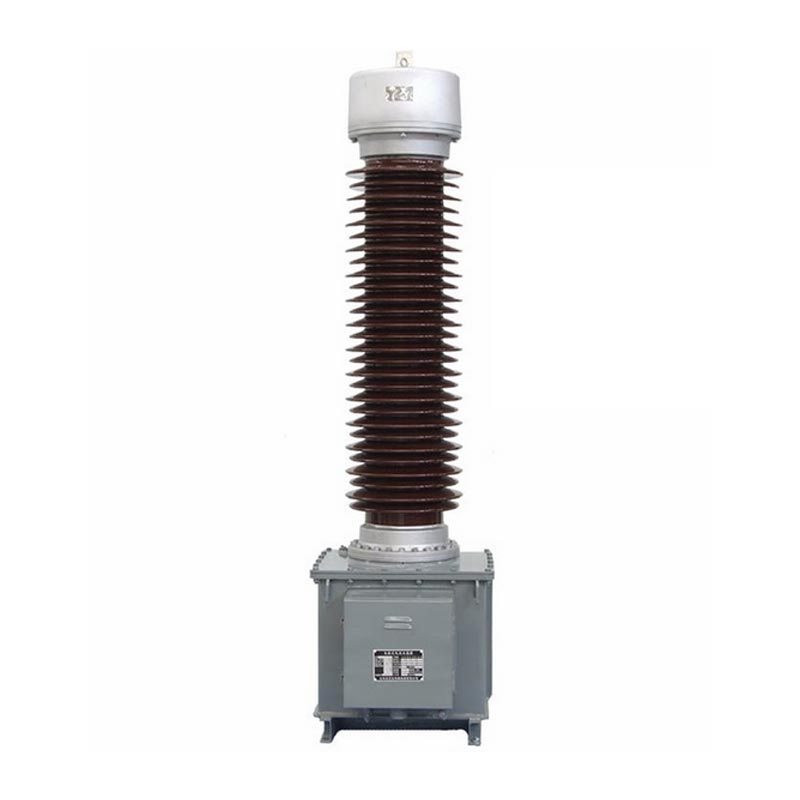

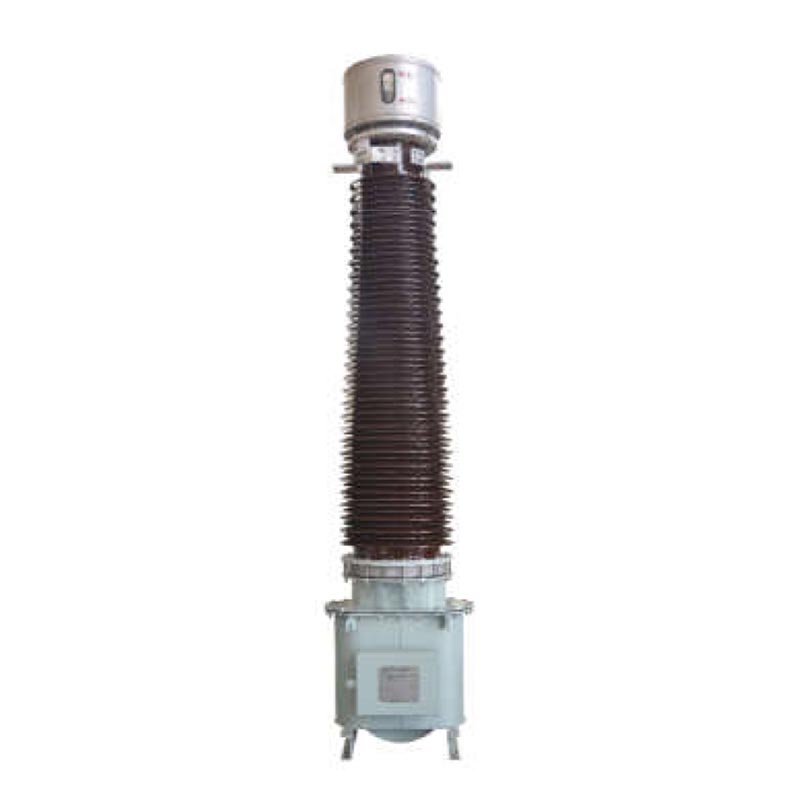

LB6-110kV कैपेसिटिव करंट ट्रांसफार्मर

मॉडल स्पष्टीकरण और उपयोग की शर्तें

1. मॉडल पैरामीटर स्पष्टीकरण

आउटडोर करंट ट्रांसफार्मर का पूरा मॉडल नंबर LB6-110kV P/P/P/0.5ab/c है, जो तीन कोर में विभाजित है परिभाषाएँ:
- मूल मॉडल: एल वर्तमान ट्रांसफार्मर को इंगित करता है, बी सुरक्षा स्तर को इंगित करता है, 6 डिज़ाइन क्रमांक को इंगित करता है, 110 रेटेड वोल्टेज स्तर को इंगित करता है, और W2 द्वितीयक प्रदूषण-विरोधी कॉन्फ़िगरेशन को दर्शाता है।
- परिशुद्धता संयोजन: द्वितीयक वाइंडिंग के अंतर्निहित चार सेट, जिसमें एक 0.5-क्लास मीटरिंग वाइंडिंग और तीन पी-क्लास सुरक्षा वाइंडिंग्स, विभिन्न पैमाइश के अनुकूल विभिन्न सटीक संयोजनों का समर्थन करते हैं सुरक्षा परिशुद्धता आवश्यकताएँ।
- वर्तमान अनुपात: 2*ए/सी चिह्नित, दोहरे अनुपात स्विचिंग का समर्थन करता है। शीर्ष तेल संरक्षक होने पर अनुपात ए/सी होता है बाहरी कनेक्टर को श्रृंखला में जोड़ा जाता है, और 2*a/c को समानांतर में जोड़ा जाता है। ऑन-साइट वायरिंग आसान बनाती है स्विचिंग.

2. मानक परिचालन स्थितियाँ

- परिवेश तापमान: अधिकतम +40℃, न्यूनतम -25℃, दैनिक औसत अधिकतम +30℃; अति-निम्न तापमान की स्थिति हो सकती है अनुकूलित किया जाए और बातचीत की जाए।
- स्थापना ऊंचाई: मानक प्रकार ≤1000m; LB6-110 GYW उच्च ऊंचाई प्रकार ≤4000m।

उत्पाद संरचनात्मक विशेषताएं

1.वाइंडिंग और इन्सुलेशन संरचना

प्राथमिक वाइंडिंग यू-आकार की संरचना अपनाती है। 2×400A और उससे नीचे के विनिर्देशों में पेपर-इंसुलेटेड फ्लैट तांबे का उपयोग किया जाता है तार, जबकि 2×500A–2×1000A के विनिर्देशों में डबल-लॉब्ड अर्ध-वृत्ताकार एल्यूमीनियम ट्यूब का उपयोग किया जाता है। कोर एक का उपयोग करता है कैपेसिटिव ऑयल-पेपर इन्सुलेशन प्रक्रिया, मुख्य इन्सुलेशन को लपेटने वाले हाई-वोल्टेज केबल पेपर के साथ। एकाधिक परतें संधारित्र परिरक्षण एक समान विद्युत क्षेत्र बनाता है, जिसमें आंतरिक परत उच्च वोल्टेज और बाहरी से जुड़ी होती है परत को ग्राउंड किया गया, जिससे इन्सुलेशन सुरक्षा में उल्लेखनीय सुधार हुआ। प्राथमिक वाइंडिंग को दो खंडों में विभाजित किया गया है आसान अनुपात स्विचिंग के लिए शीर्ष तेल टैंक से जुड़ने वाले चार टर्मिनल।

2.सीलबंद सुरक्षा डिजाइन

इन्सुलेशन तेल की मात्रा में होने वाले परिवर्तनों की स्वचालित रूप से भरपाई करने के लिए शीर्ष पर एक धातु विस्तारक स्थापित किया गया है तापमान में भिन्नता, हवा को अलग करना और नमी के कारण तेल को पुराना होने से रोकना, इस प्रकार उपकरण का जीवनकाल बढ़ाना। विस्तारक में तेल स्तर की वास्तविक समय की निगरानी के लिए एक अंतर्निहित तेल स्तर अवलोकन विंडो है। सब गौण टर्मिनल और प्राथमिक परिरक्षण टर्मिनल तेल टैंक जंक्शन बॉक्स से केंद्रीय रूप से जुड़े हुए हैं, यह सुनिश्चित करते हुए मानकीकृत वायरिंग और मजबूत हस्तक्षेप-रोधी क्षमताएं।

3.सुरक्षित स्थापना संरचना

तेल टैंक को उच्च गुणवत्ता वाली स्टील प्लेटों से वेल्ड किया गया है, जिसमें स्थिरता के लिए नीचे पूर्व-ड्रिल किए गए उठाने वाले छेद हैं समग्र उठान. विश्वसनीयता सुनिश्चित करने के लिए जंक्शन बॉक्स और तेल टैंक समर्पित ग्राउंडिंग बोल्ट से सुसज्जित हैं द्वितीयक वाइंडिंग और संपूर्ण इकाई की ग्राउंडिंग। उत्पाद में कम ध्रुवीयता डिज़ाइन की सुविधा है; जब प्राथमिक करंट P1 प्रवेश करता है और P2 बाहर निकलता है, सेकेंडरी करंट S1/S2/S3 के माध्यम से आउटपुट होता है, जो उद्योग-मानक वायरिंग के अनुरूप है तर्क और ऑन-साइट कमीशनिंग की सुविधा।

मुख्य तकनीकी पैरामीटर

1. बुनियादी विद्युत पैरामीटर

- रेटेड ऑपरेटिंग वोल्टेज: 110kV; अधिकतम ऑपरेटिंग वोल्टेज: 126kV
- रेटेड आवृत्ति: 50/60 हर्ट्ज; ध्रुवीयता: घटावपूर्ण ध्रुवता
- रेटेड प्राइमरी करंट: 2×50A～2×1000A (कई विशिष्टताएँ उपलब्ध)
- रेटेड सेकेंडरी करंट: 1ए, 5ए
- माध्यमिक आउटपुट क्षमता: 15VA ~ 50VA (ट्रांसफार्मर अनुपात के अनुकूल)

2. सटीकता त्रुटि मानक

- मीटरिंग क्लास (0.2/0.5): वर्तमान त्रुटि ±0.2%～±1.5%, चरण अंतर 10′～90′, उच्च परिशुद्धता ऊर्जा को पूरा करना पैमाइश आवश्यकताएँ.
- सुरक्षा वर्ग (5पी/10पी): 5पी वर्ग वर्तमान त्रुटि ≤±1%, समग्र त्रुटि ≤5%; 10P वर्ग समग्र त्रुटि ≤10%, सिस्टम की खराबी के मामले में विश्वसनीय सुरक्षा संचालन।

3. वोल्टेज और इन्सुलेशन पैरामीटर्स का सामना करें

- पावर फ्रीक्वेंसी झेलने वाला वोल्टेज: प्राथमिक और माध्यमिक सर्किट और जमीन के लिए 185kV/1 मिनट; 3kV/1 मिनट के लिए माध्यमिक सर्किट और जमीन पर; जमीन पर प्राथमिक ढाल के लिए 5kV/1 मिनट। बाहरी इन्सुलेशन शुष्क परीक्षण: 230kV; गीला परीक्षण: 185kV.
- बिजली आवेग प्रतिरोध वोल्टेज: आंतरिक इन्सुलेशन 450kV; GYW2 उच्च-ऊंचाई-विरोधी प्रदूषण प्रकार तक 560kV.
- क्रीपेज दूरी: मानक प्रकार ≥16mm/kV; ≥31mm/kV तक प्रदूषण-रोधी प्रकार, कठोर वातावरण के लिए उपयुक्त जैसे तटीय क्षेत्र, औद्योगिक प्रदूषण और ऊँचाई।

4. शॉर्ट सर्किट स्थिरता पैरामीटर

उपकरण उत्कृष्ट थर्मल और गतिशील स्थिरता प्रदर्शन प्रदर्शित करता है। 300-600A विशिष्टताओं के लिए, कम समय की तापीय स्थिरता धारा 31.5-45kA तक पहुंच सकती है, और गतिशील स्थिरता धारा 80-115kA तक पहुंच सकती है, तात्कालिक शॉर्ट-सर्किट करंट उछाल को झेलने और उपकरण क्षति को रोकने में सक्षम।

वास्तविक दुनिया का अनुप्रयोग मामला

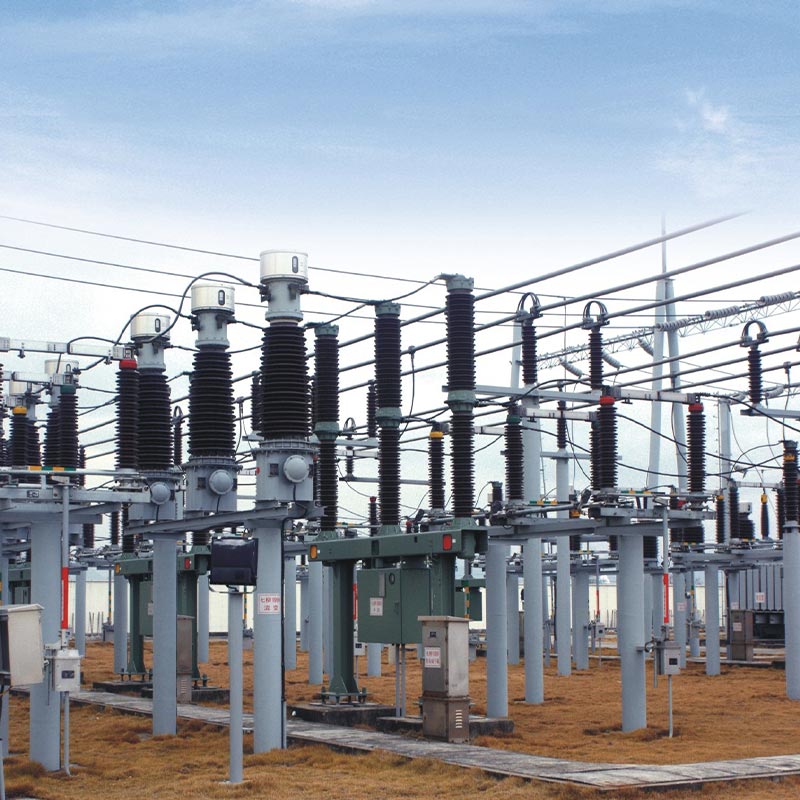

Usune LB6-110kV आउटडोर करंट ट्रांसफार्मर को 110kV पावर ग्रिड सबस्टेशन अपग्रेड के लिए सफलतापूर्वक लागू किया गया था पूर्वी चीन में परियोजना, पुराने उपकरणों को बदलना और कम सटीकता, खराब मौसम जैसी समस्याओं का समाधान करना प्रतिरोध, और लगातार रखरखाव।

यह परियोजना एक उपनगरीय औद्योगिक पार्क में स्थित है, एक ऐसा क्षेत्र जहां साल भर नमी और हल्की नमी रहती है औद्योगिक प्रदूषण, कई विनिर्माण कंपनियों को बिजली की आपूर्ति। परियोजना ने LB6-110kV GYW का चयन किया प्रदूषण-विरोधी उच्च-ऊंचाई मॉडल (2×300/5A, 5P30/5P30/0.5S/0.2S सटीकता संयोजन)। दो साल से अधिक समय के बाद स्थिर संचालन के लिए, 0.2S/0.5S उच्च परिशुद्धता वाइंडिंग औद्योगिक उपयोगकर्ताओं के लिए सटीक मीटरिंग सुनिश्चित करती है, जबकि एकाधिक सुरक्षा वाइंडिंग ग्रिड के उतार-चढ़ाव और छोटे शॉर्ट-सर्किट दोषों पर त्वरित प्रतिक्रिया प्राप्त करने में सक्षम बनाती है शून्य झूठी यात्राएँ और यात्रा में शून्य विफलताएँ। पूरी तरह से सीलबंद संरचना प्रभावी ढंग से नमी और संदूषक का प्रतिरोध करती है संक्षारण, बिना किसी तेल रिसाव या इन्सुलेशन उम्र बढ़ने की समस्या के, बाद के रखरखाव कार्यभार को और अधिक कम कर देता है 60%, कठोर परिचालन स्थितियों के तहत उत्पाद की स्थिरता और विश्वसनीयता की पूरी तरह से पुष्टि करता है।

एलबी 6 - 110 केवी उपस्थिति और स्थापना आयाम

परियोजना के संबंध मे

कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट

जाँच रिपोर्ट

अक्सर पूछे जाने वाले प्रश्न

Q1: साइट पर दोहरे वर्तमान अनुपात के बीच कैसे स्विच करें?

किसी उपकरण को अलग करने की आवश्यकता नहीं है. शीर्ष तेल पर केवल बाहरी कनेक्टर्स का वायरिंग कॉन्फ़िगरेशन संरक्षक को समायोजन की आवश्यकता है। प्राथमिक वाइंडिंग का श्रृंखला कनेक्शन आधार अनुपात ए/सी है; समानांतर कनेक्शन परिणामस्वरूप प्राथमिक धारा अनुपात 2*a/c दोगुना हो जाता है। उपकरण डिफ़ॉल्ट रूप से समानांतर में भेजा जाता है; बस अनुसरण करें उपकरण के इन्सुलेशन या जीवनकाल को प्रभावित किए बिना त्वरित स्विचिंग के लिए वायरिंग आरेख।

Q2: विभिन्न इन्सुलेशन और प्रदूषण-विरोधी मॉडल के लिए कौन से परिदृश्य उपयुक्त हैं?

मानक प्रकार (≥16मिमी/केवी) 1000 मीटर से नीचे अच्छे वातावरण वाले मैदानी क्षेत्रों के लिए उपयुक्त है; डब्ल्यू प्रदूषण विरोधी प्रकार (≥20मिमी/केवी) शहरी और सामान्य औद्योगिक प्रदूषण परिदृश्यों के लिए उपयुक्त है; GYW उच्च-ऊंचाई प्रदूषण-रोधी प्रकार (≥25मिमी/केवी) 4000 मीटर से कम ऊंचाई वाले क्षेत्रों के लिए उपयुक्त है; GYW2 उन्नत प्रकार (≥31mm/kV) चरम के लिए डिज़ाइन किया गया है तटीय नमक स्प्रे, भारी औद्योगिक प्रदूषण और अति-उच्च ऊंचाई जैसी स्थितियाँ, मजबूत पेशकश करती हैं इन्सुलेशन एंटी-एजिंग प्रदर्शन।

Q3: आउटडोर करंट ट्रांसफार्मर के लिए मुख्य रखरखाव विचार क्या हैं?

सबसे पहले, हाई-वोल्टेज इंडक्शन जोखिमों से बचने के लिए सेकेंडरी ओपन-सर्किट ऑपरेशन सख्त वर्जित है। दूसरा, सीलबंद संरचना को मनमाने ढंग से अलग नहीं किया जाना चाहिए; सामान्य स्थिति में रखरखाव-मुक्त संचालन संभव है शर्तें. तीसरा, ढांकता हुआ नुकसान और इन्सुलेशन प्रतिरोध का सालाना परीक्षण किया जाना चाहिए, और डेटा होना चाहिए मूल रूप से फ़ैक्टरी मूल्यों के अनुरूप। चौथा, तेल के स्तर की मौसमी और योग्य जाँच की जानी चाहिए तेल का स्तर कम होने पर ट्रांसफार्मर का तेल तुरंत डालना चाहिए।

उत्पाद लाभ और सारांश

Usune LB6 श्रृंखला 110kV/126kV आउटडोर करंट ट्रांसफार्मर, अपने मानकीकृत डिजाइन, स्थिर प्रदर्शन और के साथ मजबूत पर्यावरणीय अनुकूलनशीलता, पारंपरिक उपकरणों की संवेदनशीलता जैसे समस्या बिंदुओं को हल करती है नमी, आसान तेल उम्र बढ़ने, और कमजोर एंटी-फाउलिंग क्षमताएं। लचीले अनुपात और सटीकता संयोजन को पूरा कर सकते हैं पावर ग्रिड मीटरिंग, रिले सुरक्षा और औद्योगिक बिजली निगरानी की विभेदित आवश्यकताएं। एक उच्च गुणवत्ता के रूप में एक प्रतिष्ठित चीनी कारखाने में उत्पादित उच्च-वोल्टेज उपकरण, यह अत्यधिक विश्वसनीय, लागत प्रभावी और प्रदान करता है वैश्विक बिजली परियोजनाओं के लिए कम रखरखाव वाले समाधान, इसे पावर ग्रिड कंपनियों के लिए एक भरोसेमंद आपूर्तिकर्ता बनाते हैं इंजीनियरिंग ठेकेदार.
