Kyn28 स्विचगियर 6kv

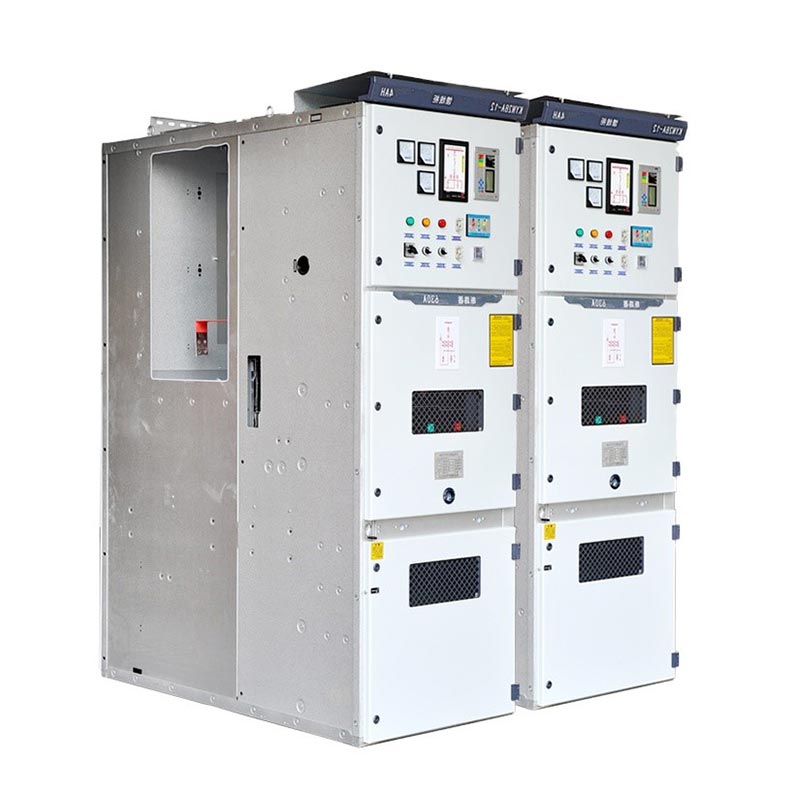

Usune Kyn28 स्विचगियर 6kV एक इनडोर एसी बख्तरबंद निकासी योग्य धातु-संलग्न स्विचगियर है, जो के लिए उपयुक्त है 3.6kV~12kV वोल्टेज स्तर, 50/60 हर्ट्ज तीन-चरण एसी पावर सिस्टम, और बिजली में एक मुख्य नियंत्रण और सुरक्षा उपकरण है पारेषण एवं वितरण प्रक्रिया. इसे झेजियांग यूसुने इलेक्ट्रिक द्वारा स्वतंत्र रूप से विकसित और निर्मित किया गया है उत्पाद उन्नत डिजाइन अवधारणाओं और परिपक्व विनिर्माण प्रक्रियाओं को एकीकृत करता है, सुरक्षा, विश्वसनीयता और संतुलन बनाता है व्यावहारिकता. यह बड़े पैमाने पर उपलब्धि हासिल करते हुए एकल बसबार और एकल बसबार खंडित प्रणालियों की बिजली वितरण आवश्यकताओं को पूरा करता है बिजली, धातुकर्म, रसायन और निर्माण उद्योगों में अनुप्रयोग, सुरक्षित और कुशल में योगदान देता है स्थिर प्रदर्शन के साथ वैश्विक विद्युत प्रणालियों का संचालन।

कम वोल्टेज स्विचगियर

मध्यम वोल्टेज स्विचगियर

मुख्य तकनीकी पैरामीटर

संरचनात्मक डिजाइन और मुख्य विशेषताएं

1. हटाने योग्य मॉड्यूलर डिजाइन

Kyn28 स्विचगियर 6kV कोर घटक, वैक्यूम सर्किट ब्रेकर (VS1, VD4, आदि के साथ संगत), स्थापित है एक मोबाइल ट्रॉली पर. नियमित रखरखाव, परीक्षण या प्रतिस्थापन के लिए, केवल सर्किट ब्रेकर ट्रॉली की आवश्यकता होती है पूरे कैबिनेट को डी-एनर्जेट करने की आवश्यकता के बिना, संचालन के लिए हटा दिया गया, जिससे रखरखाव का समय काफी कम हो गया और बिजली कटौती के प्रभाव को कम करना। ट्रॉली सार्वभौमिक है और सिस्टम में सुधार करते हुए इसे तुरंत बदला जा सकता है संचालन और रखरखाव दक्षता।

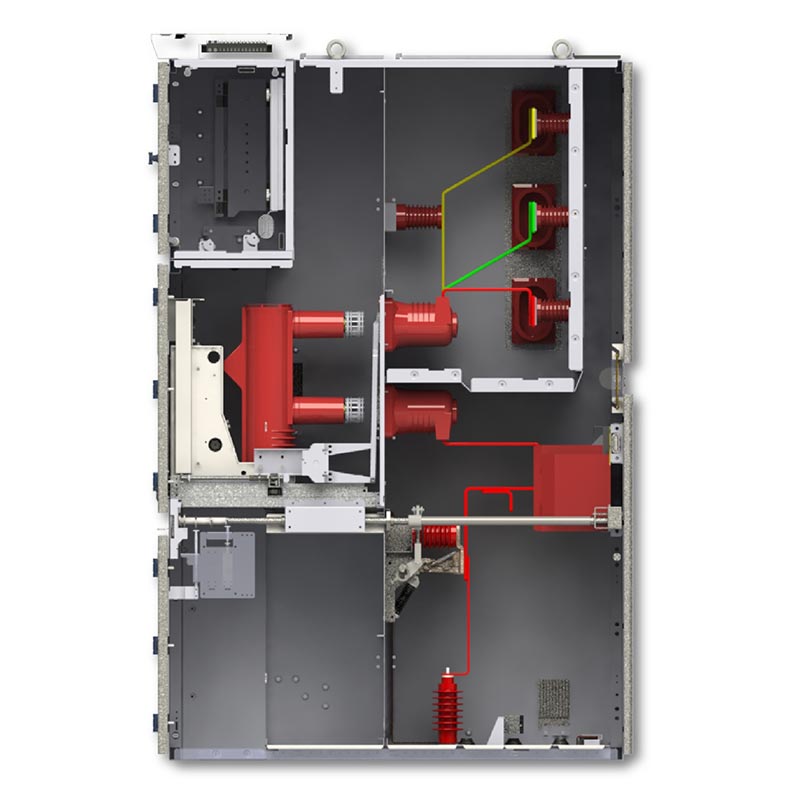

2. धातु-आवरण कम्पार्टमेंटलाइज्ड संरचना

Kyn28 स्विचगियर 6kV कैबिनेट को धातु विभाजन द्वारा चार स्वतंत्र डिब्बों में विभाजित किया गया है: एक बसबार कम्पार्टमेंट, एक सर्किट ब्रेकर कम्पार्टमेंट, एक केबल कम्पार्टमेंट, और एक लो-वोल्टेज उपकरण कम्पार्टमेंट। प्रत्येक कम्पार्टमेंट के जीवित घटक पूरी तरह से अलग-थलग हैं, जो चरण-दर-चरण के प्रसार को प्रभावी ढंग से रोकते हैं चरण-दर-ग्राउंड शॉर्ट-सर्किट दोष, व्यापक विफलताओं से बचना, बिजली के झटके के जोखिम को कम करना रखरखाव, और उपकरण परिचालन सुरक्षा बढ़ाना।

3. व्यापक पांच-रोकथाम इंटरलॉकिंग सुरक्षा

एक मैकेनिकल + इलेक्ट्रिकल दोहरी पांच-रोकथाम इंटरलॉकिंग प्रणाली से सुसज्जित, जो इसके गलत संचालन को समाप्त करता है स्रोत:

- सर्किट ब्रेकरों को आकस्मिक रूप से खुलने या बंद होने से रोकता है;

- लोड के तहत सर्किट ब्रेकर ट्रॉली को धक्का देने/हटाने से रोकता है;

- ग्राउंडिंग स्विच के सक्रिय होने पर उसे बंद होने से रोकता है;

- ग्राउंडिंग स्विच बंद होने पर आकस्मिक ऊर्जा को रोकता है;

- ऊर्जावान डिब्बे में आकस्मिक प्रवेश को रोकता है।

4. संक्षिप्त, कुशल और आसानी से विस्तार योग्य

कैबिनेट में एक कॉम्पैक्ट संरचना है, जिससे स्थापना स्थान की बचत होती है। इसका मॉड्यूलर डिज़ाइन लचीले संयोजन की अनुमति देता है और बिजली वितरण प्रणाली की विस्तार आवश्यकताओं को पूरा करने के लिए कैबिनेट प्रकारों का विस्तार। यह आसानी से अनुकूलित हो जाता है विभिन्न सिस्टम आर्किटेक्चर, जैसे एकल बसबार और एकल बसबार खंडित सिस्टम, भविष्य की सुविधा प्रदान करते हैं सिस्टम उन्नयन और एकीकरण।

लागू पर्यावरणीय स्थितियाँ

1. परिवेश का तापमान: -10℃ ~ +40℃

2. ऊंचाई: ≤1000 मीटर (1000 मीटर से अधिक ऊंचाई वाले क्षेत्रों के लिए अनुकूलित डिज़ाइन उपलब्ध हैं)

3. वायु आर्द्रता: दैनिक औसत सापेक्ष आर्द्रता ≤95%, मासिक औसत सापेक्ष आर्द्रता ≤90% (गैर संघनक)

4. आसपास का वातावरण: कोई संक्षारक या विस्फोटक गैसें नहीं, कोई बड़ी मात्रा में धूल नहीं, और कोई ज्वलनशील या विस्फोटक नहीं मीडिया

विशिष्ट अनुप्रयोग परिदृश्य

1. पावर प्लांट सहायक प्रणालियाँ: संयंत्र की बिजली प्राप्त करने, वितरित करने और सुरक्षा सुनिश्चित करने के लिए उपयोग की जाती है जनरेटर सहायक उपकरण को बिजली की आपूर्ति;

2. औद्योगिक और खनन उद्यम विद्युत वितरण: खनन जैसे उच्च-भार वाले औद्योगिक परिदृश्यों के लिए उपयुक्त। धातुकर्म, और रासायनिक उद्योग, बिजली आपूर्ति नियंत्रण और अधिभार/शॉर्ट-सर्किट सुरक्षा आवश्यकताओं को पूरा करते हैं उच्च शक्ति उपकरण;

3. वाणिज्यिक और ऊंची इमारतें: बड़े शॉपिंग मॉल, कार्यालय भवनों, होटलों आदि के सबस्टेशनों में उपयोग की जाती हैं। भवन निर्माण शक्ति का सुरक्षित वितरण और परिष्कृत प्रबंधन प्राप्त करना;

4. सार्वजनिक सबस्टेशन: शहरी और औद्योगिक सबस्टेशनों में मुख्य मध्यम-वोल्टेज बिजली वितरण उपकरण के रूप में, क्षेत्रीय पावर ग्रिड के स्थिर संचालन को सुनिश्चित करना।

वास्तविक दुनिया का अनुप्रयोग मामला

केस स्टडी: जियांग्सू प्रांत में एक बड़े इस्पात समूह की रोलिंग मिल उत्पादन लाइन के लिए बिजली वितरण परियोजना

परियोजना पृष्ठभूमि: स्टील समूह की रोलिंग मिल कार्यशाला में मौजूदा स्विचगियर पुराना और बार-बार पुराना हो रहा था खराबी, जिससे उत्पादन लाइन का निरंतर संचालन प्रभावित हो रहा है। उच्च-विश्वसनीयता मध्यम-वोल्टेज प्रतिस्थापन के लिए स्विचगियर की आवश्यकता थी।

समाधान: 28 Usune KYN28-6KV स्विचगियर इकाइयों का चयन किया गया, जो 10kV बिजली वितरण प्रणाली के साथ संगत हैं। 1600A का रेटेड करंट और 31.5kA (4s) का शॉर्ट-टाइम झेलने वाला करंट, VS1 वैक्यूम सर्किट के साथ कॉन्फ़िगर किया गया तोड़ने वाले.

कार्यान्वयन परिणाम: कमीशनिंग के बाद से तीन वर्षों में, उपकरण बिना किसी विफलता के संचालित हुआ है। द पांच-परत इंटरलॉकिंग प्रणाली प्रभावी ढंग से गलत संचालन को रोकती है, और कंपार्टमेंटलाइज्ड संरचना से बचाती है दोषों का प्रसार. रोलिंग मिल उत्पादन लाइन की बिजली आपूर्ति स्थिरता में 99.9% सुधार हुआ है, जिससे कमी आई है 5 मिलियन युआन से अधिक की वार्षिक डाउनटाइम हानि, ग्राहक से उच्च प्रशंसा अर्जित करना।

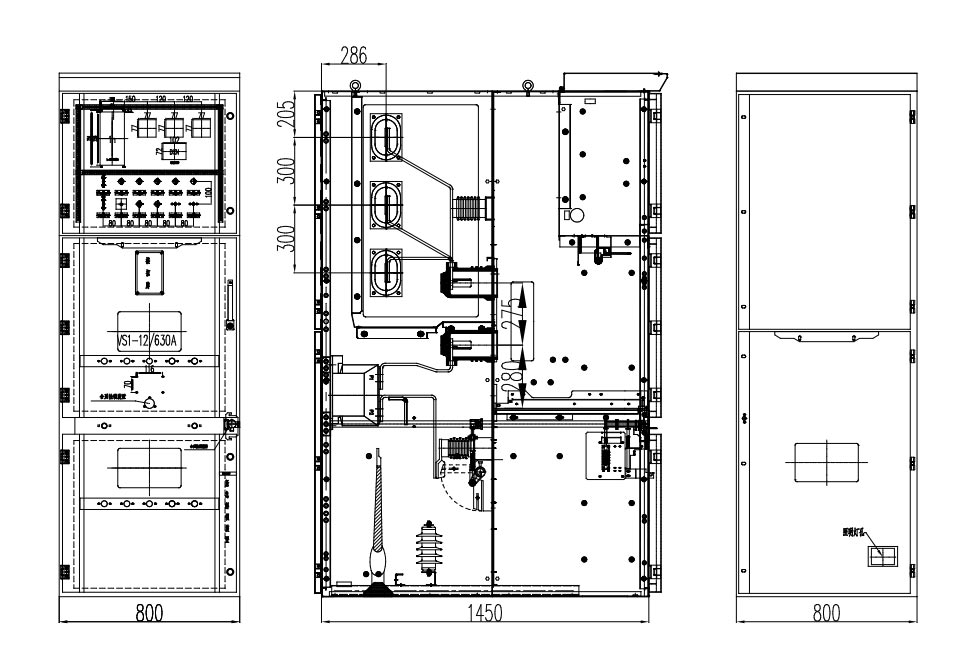

बाहरी आयाम

परियोजना के संबंध मे

कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट

जाँच रिपोर्ट

पूछे जाने वाले प्रश्न

Q1: पारंपरिक फिक्स्ड स्विचगियर की तुलना में Kyn28 स्विचगियर 6kV के मुख्य लाभ क्या हैं?

उत्तर: पारंपरिक फिक्स्ड स्विचगियर की तुलना में, Usune KYN28-6KV का सबसे बड़ा लाभ इसका हटाने योग्य डिज़ाइन है। सर्किट ब्रेकर ट्रॉली को स्वतंत्र रूप से ले जाया जा सकता है, जिससे पूरे कैबिनेट को बंद करने की आवश्यकता समाप्त हो जाती है रखरखाव, बिजली कटौती के प्रभाव को काफी हद तक कम करता है। इसके साथ ही, इसके धातु-बख्तरबंद डिब्बे बन गए संरचना और व्यापक पांच-प्रूफ इंटरलॉकिंग प्रणाली बेहतर सुरक्षा प्रदान करती है। मॉड्यूलर डिज़ाइन सुविधा प्रदान करता है विस्तार और सिस्टम एकीकरण, जटिल बिजली वितरण आवश्यकताओं को अपनाना और परिणामस्वरूप समग्र रूप से कम होना जीवनचक्र रखरखाव लागत।

Q2: क्या इस स्विचगियर को उच्च ऊंचाई या विशेष वातावरण के लिए अनुकूलित किया जा सकता है? अनुकूलन चक्र क्या है?

उत्तर: हाँ. 1000 मीटर से अधिक ऊंचाई वाले वातावरण के लिए, यूसुने इन्सुलेशन डिजाइन और घटक चयन को अनुकूलित करेगा। के लिए विशेष वातावरण जैसे संक्षारक, उच्च आर्द्रता और धूल भरे वातावरण, अनुकूलित समाधान जैसे संक्षारणरोधी कोटिंग्स, उन्नत सीलिंग और धूलरोधी बाधाएं प्रदान की जा सकती हैं। मानक के लिए उत्पादन चक्र अनुकूलन जटिलता और ऑर्डर मात्रा के आधार पर, अनुकूलित उत्पाद लगभग 15-20 दिनों का होता है।

Q3: एक निर्माता के रूप में, Usune कौन सी बिक्री उपरांत और तकनीकी सहायता सेवाएँ प्रदान करता है?

ए: स्रोत कारखाने के रूप में, यूसुने पूर्ण जीवनचक्र सेवाएं प्रदान करता है: पूर्व-बिक्री में समाधान डिजाइन, पैरामीटर शामिल हैं चयन, और तकनीकी परामर्श; बिक्री अनुवर्ती में उत्पादन प्रगति ट्रैकिंग और फ़ैक्टरी परीक्षण शामिल हैं सहयोग; बिक्री के बाद मुफ्त इंस्टालेशन और कमीशनिंग, ऑपरेटर प्रशिक्षण, 1 साल की उपकरण वारंटी शामिल है। आजीवन स्पेयर पार्ट्स की आपूर्ति और रखरखाव सेवाएं, और तकनीकी आवश्यकताओं के लिए 24 घंटे की वैश्विक प्रतिक्रिया सुनिश्चित करना स्थिर उपकरण संचालन।
