मध्यम वोल्टेज 11kv इनडोर वीसीबी पैनल

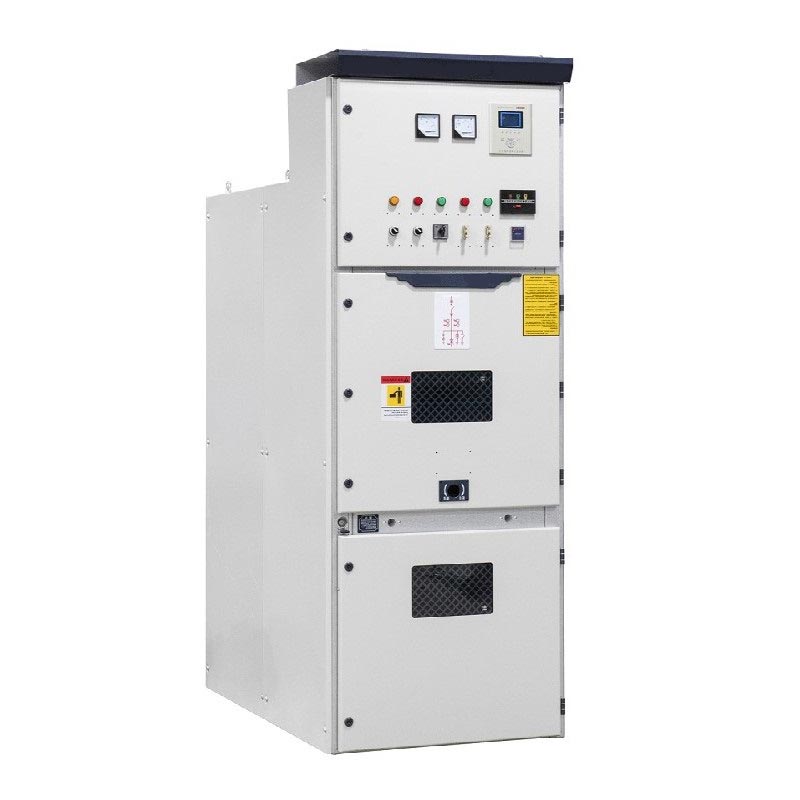

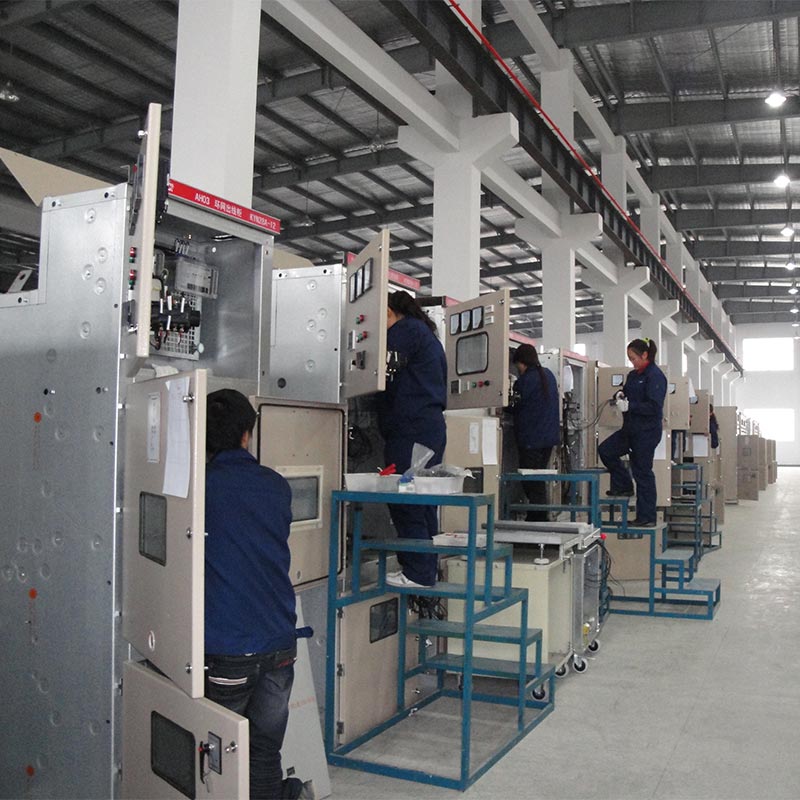

यूज़्यून मीडियम वोल्टेज 11kV इंडोर वीसीबी पैनल (KYN28 श्रृंखला) एक बख्तरबंद, निकासी योग्य, धातु-संलग्न स्विचगियर है मध्यम-वोल्टेज पावर ग्रिड के सुरक्षित और कुशल स्वागत, वितरण, नियंत्रण और सुरक्षा के लिए डिज़ाइन किया गया। यह बिजली प्रणाली में एक मुख्य वितरण इकाई है, जो सामान्य और खराबी दोनों के तहत स्थिर सिस्टम संचालन सुनिश्चित करती है शर्तें.

- लागू सिस्टम: 3.6 ~ 12 केवी / 24 केवी तीन चरण एसी 50/60 हर्ट्ज
- मानकों: आईईसी 62271-200, जीबी 3906, डीएल/टी 404
- मूल संरचना: बख्तरबंद धातु घेरा, हटाने योग्य ट्रॉली संरचना
- सुरक्षा रेटिंग: कैबिनेट IP4X, आंतरिक IP2X

कम वोल्टेज स्विचगियर

मध्यम वोल्टेज स्विचगियर

मॉडल और तकनीकी पैरामीटर

1. मॉडल श्रृंखला

2. मुख्य तकनीकी पैरामीटर

संरचना और कम्पार्टमेंट डिज़ाइन

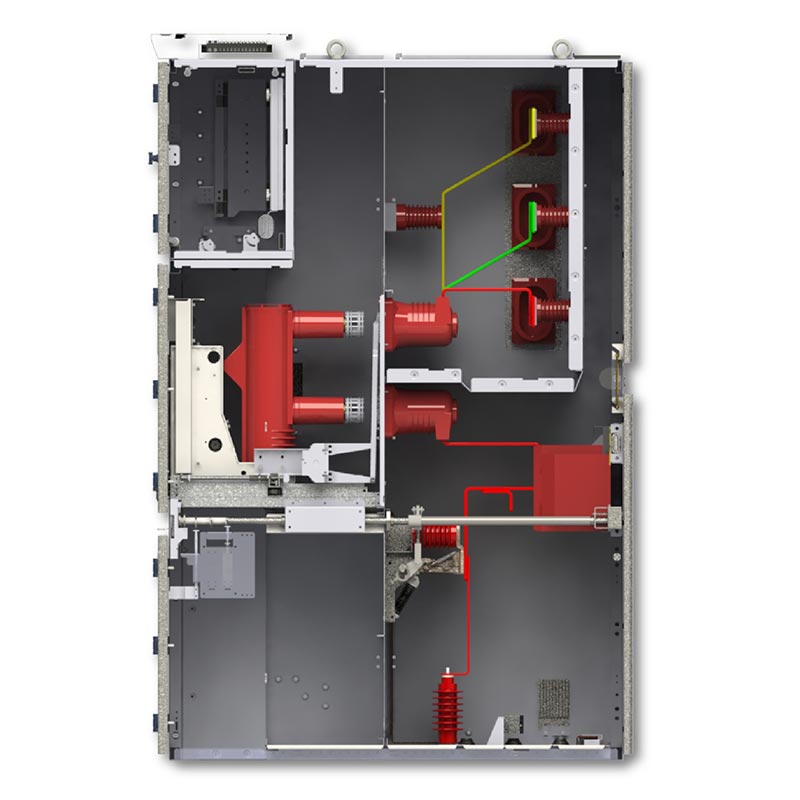

मीडियम वोल्टेज 11kV इंडोर वीसीबी पैनल पांच स्वतंत्र ग्राउंडेड धातु डिब्बों को अलग करने के लिए स्टील प्लेटों का उपयोग करता है, फॉल्ट आर्क के प्रसार को प्रभावी ढंग से रोकना और व्यक्तिगत सुरक्षा सुनिश्चित करना:

1. सर्किट ब्रेकर कम्पार्टमेंट: अंतर्निर्मित हटाने योग्य वैक्यूम सर्किट ब्रेकर ट्रॉली (VS1/ZN63A, VD4, आदि), सुसज्जित यांत्रिक इंटरलॉकिंग के साथ, ट्रॉली को कार्यशील, परीक्षण और डिस्कनेक्ट की गई स्थितियों के बीच स्विच करने की अनुमति मिलती है।

2. बसबार कम्पार्टमेंट: इसमें मुख्य बसबार और शाखा बसबार शामिल हैं, जो अन्य डिब्बों से पूरी तरह अलग हैं। दोष प्रसार को रोकें.

3. केबल कम्पार्टमेंट: वर्तमान ट्रांसफार्मर (सीटी), वोल्टेज ट्रांसफार्मर (पीटी), ग्राउंडिंग स्विच से सुसज्जित, केबल कनेक्शन और सुरक्षा के लिए केबल टर्मिनल और सर्ज अरेस्टर।

4. नियंत्रण उपकरण कम्पार्टमेंट: इसमें सुरक्षात्मक रिले, उपकरण, नियंत्रण स्विच, संकेतक लाइटें और निगरानी और संचालन के लिए द्वितीयक सर्किट।

5. दबाव राहत चैनल: चाप दबाव और गैस को सुरक्षित रूप से छोड़ने के लिए शीर्ष पर एक दबाव राहत उपकरण की सुविधा है आंतरिक दोषों के मामले में, कैबिनेट को नुकसान और कर्मियों की चोट को रोकना।

मुख्य विशेषताएं और लाभ

1. हटाने योग्य हैंडकार्ट डिज़ाइन: मध्यम वोल्टेज 11kV इंडोर वीसीबी पैनल हैंडकार्ट पूरी तरह से विनिमेय है, जिससे अनुमति मिलती है पूर्ण बसबार आउटेज की आवश्यकता के बिना तेजी से निरीक्षण और प्रतिस्थापन के लिए, डाउनटाइम को काफी कम करना।
2. व्यापक पांच-रोकथाम मैकेनिकल इंटरलॉकिंग:
- सर्किट ब्रेकरों को आकस्मिक रूप से खुलने और बंद होने से रोकता है
- लोड के तहत सर्किट ब्रेकर ट्रॉली को धक्का देने या खींचने से रोकता है
- सक्रिय होने पर ग्राउंडिंग स्विच को आकस्मिक रूप से बंद होने से रोकता है
- ग्राउंडिंग स्विच बंद स्थिति में होने पर उसे सक्रिय होने से रोकता है
- ऊर्जावान डिब्बे में आकस्मिक प्रवेश को रोकता है

3. पूरी तरह से संलग्न स्वतंत्र डिब्बे: धातु विभाजन कार्यात्मक क्षेत्रों को अलग करते हैं, प्रभावी ढंग से चाप को दबाते हैं प्रसार और आपसी हस्तक्षेप.

4. फ्रंट संचालन और रखरखाव: सभी संचालन और रखरखाव कैबिनेट के सामने से पूरा किया जा सकता है, स्थापना स्थान की बचत.

5. उच्च विश्वसनीयता और उच्च सुरक्षा: उच्च इन्सुलेशन स्तर के साथ अंतरराष्ट्रीय मुख्यधारा मानकों को पूरा करता है मजबूत दोष प्रतिरोध।

6. मॉड्यूलर डिज़ाइन: इनकमिंग लाइन कैबिनेट, आउटगोइंग लाइन कैबिनेट, मीटरिंग कैबिनेट के रूप में लचीले ढंग से कॉन्फ़िगर किया जा सकता है। बसबार अनुभाग कैबिनेट, आदि।

मुख्य अनुप्रयोग परिदृश्य

1. इनकमिंग लाइन कैबिनेट (पावर ग्रिड रिसेप्शन)

2. आउटगोइंग लाइन कैबिनेट (लोड, मोटर्स और ट्रांसफार्मर को बिजली वितरण)

3. मोटर नियंत्रण कैबिनेट (बड़ी मोटर स्टार्ट-अप, स्टॉपिंग और सुरक्षा)

4. ट्रांसफार्मर फीडर कैबिनेट (वितरण ट्रांसफार्मर संरक्षण)

5. बसबार सेक्शनिंग कैबिनेट (बसबार सेक्शनिंग और स्वचालित ट्रांसफर स्विचिंग)

वास्तविक अनुप्रयोग मामले

केस 1: जियांग्सू प्रांत में एक बड़ा पेट्रोकेमिकल औद्योगिक पार्क

परियोजना चुनौतियाँ: पेट्रोकेमिकल संयंत्र में बिजली आपूर्ति निरंतरता, सुरक्षा और की अत्यधिक आवश्यकताएं हैं दोष सहनशीलता, दीर्घकालिक स्थिर संचालन की आवश्यकता।

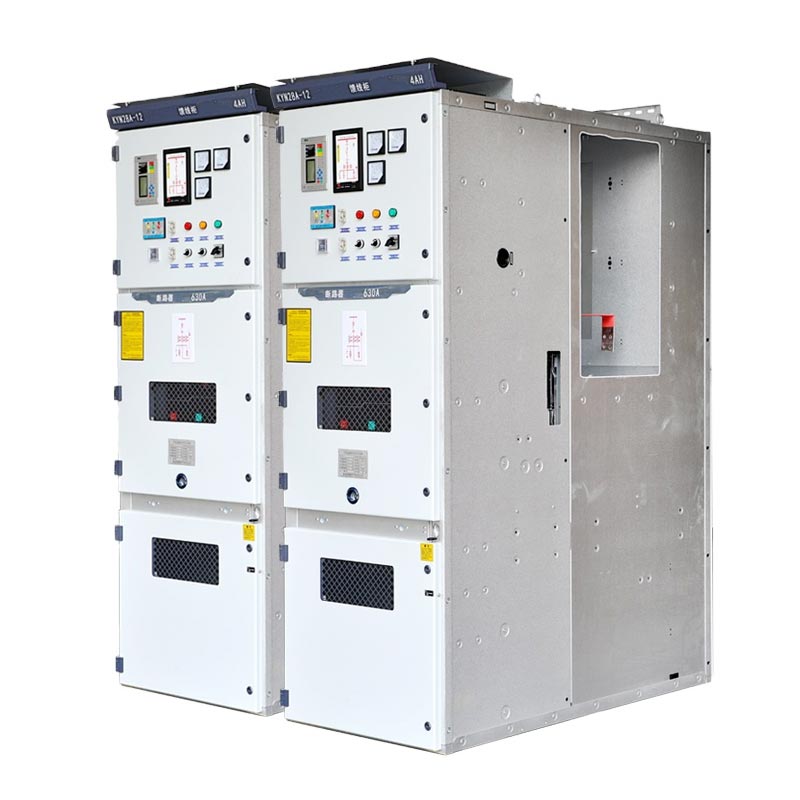

समाधान: 36 Usune KYN28A-12 वैक्यूम सर्किट ब्रेकर कैबिनेट का उपयोग सिस्टम इनकमिंग और आउटगोइंग लाइनों के लिए किया गया था और बड़ी मोटर नियंत्रण.
परिचालन परिणाम: बिना किसी बड़ी खराबी के 8 वर्षों से अधिक समय तक निरंतर और स्थिर संचालन, प्रभावी ढंग से उपलब्धि ओवरलोड और शॉर्ट-सर्किट सुरक्षा, निर्बाध उत्पादन सुनिश्चित करना।

केस 2: झेजियांग प्रांत में एक वाणिज्यिक परिसर

परियोजना की चुनौतियाँ: ऊँची इमारत के बिजली वितरण कक्ष में सीमित स्थान, जिसके लिए कॉम्पैक्ट, सुरक्षित और की आवश्यकता होती है रखरखाव में आसान उपकरण।
समाधान: 22 Usune KYN28A-12 स्विचगियर इकाइयों को फ्रंट-सुलभ संरचना के साथ कॉन्फ़िगर करें।
परिचालन परिणाम: उच्च स्थान उपयोग, सुविधाजनक रखरखाव, और महत्वपूर्ण भार के लिए विश्वसनीय सुरक्षा भवन की प्रकाश व्यवस्था, एयर कंडीशनिंग और अग्नि सुरक्षा के रूप में।

परियोजना के संबंध मे

कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट

जाँच रिपोर्ट

पूछे जाने वाले प्रश्न

Q1: KYN28A-12 और KYN28-24 के बीच क्या अंतर है?

ए: मुख्य अंतर रेटेड वोल्टेज स्तर है: KYN28A-12 12kV (10kV वर्ग) सिस्टम के लिए उपयुक्त है, जबकि KYN28-24 24kV (20kV वर्ग) सिस्टम के लिए उपयुक्त है। दोनों को उनके संबंधित वोल्टेज स्तर के अनुसार डिज़ाइन किया गया है इन्सुलेशन दूरी, इन्सुलेशन घटक चयन और आंतरिक घटक रेटेड मापदंडों के संदर्भ में।

Q2: क्या यूसुने इस वैक्यूम सर्किट ब्रेकर कैबिनेट को निर्यात परियोजनाओं के लिए अनुकूलित कर सकता है?

उत्तर: हाँ. एक पेशेवर निर्माता के रूप में, Usune परियोजना की आवश्यकताओं को पूरा करने के अनुसार मापदंडों को समायोजित कर सकता है आईईसी और एएनएसआई जैसे विभिन्न क्षेत्रीय मानक, और सर्किट ब्रेकर मॉडल, सुरक्षात्मक रिले और को अनुकूलित कर सकते हैं आयाम.

Q3: मीडियम वोल्टेज 11kV इंडोर Vcb पैनल का सेवा जीवन और रखरखाव चक्र क्या है?

ए: सामान्य रखरखाव स्थितियों के तहत, डिज़ाइन की गई सेवा का जीवन 20-30 वर्ष है। मुख्य रूप से नियमित रखरखाव इसमें इन्सुलेशन परीक्षण, सर्किट ब्रेकर विशेषता जांच और रिले अंशांकन शामिल है। वापस लेने योग्य ट्रॉली संरचना त्वरित प्रतिस्थापन की अनुमति देती है, जिससे रखरखाव डाउनटाइम काफी कम हो जाता है।
