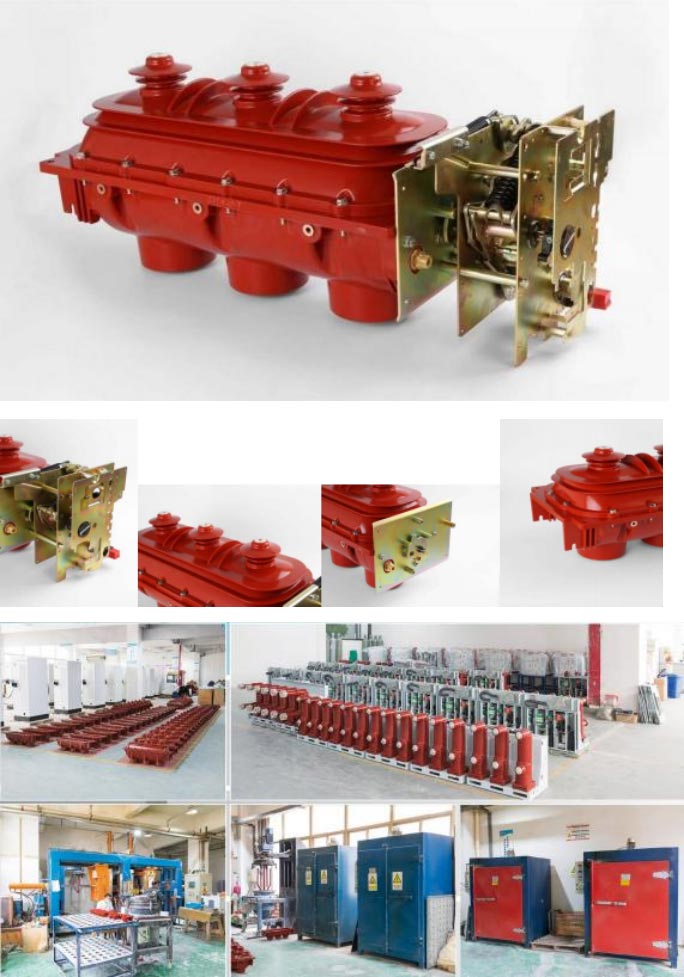

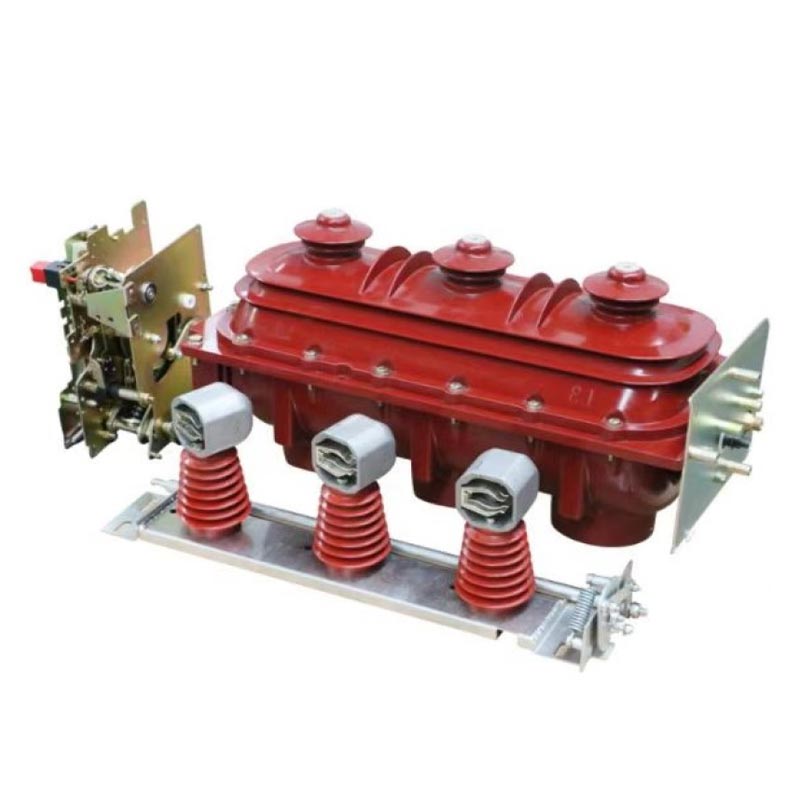

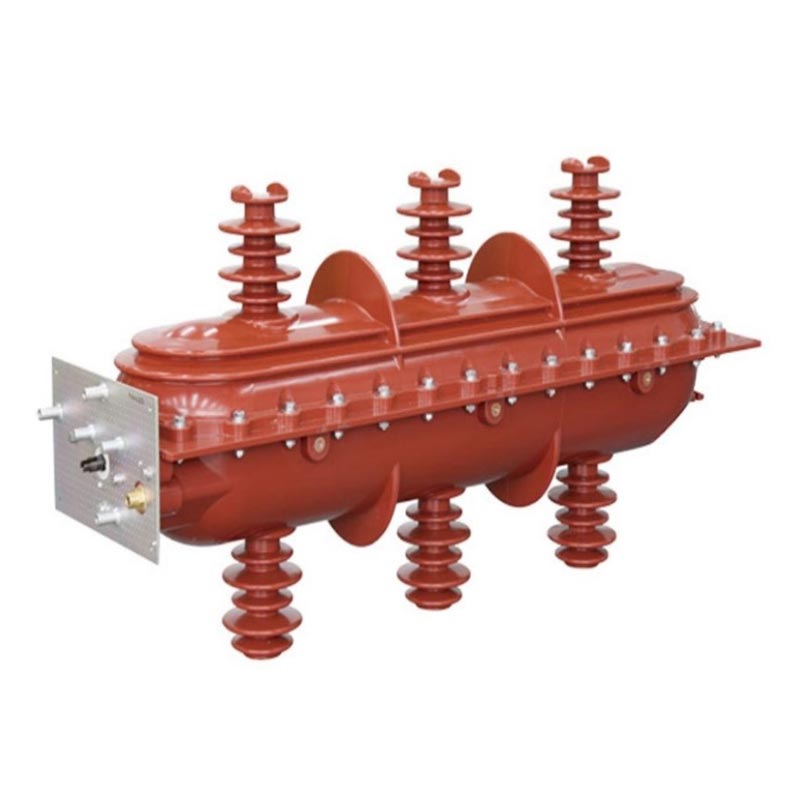

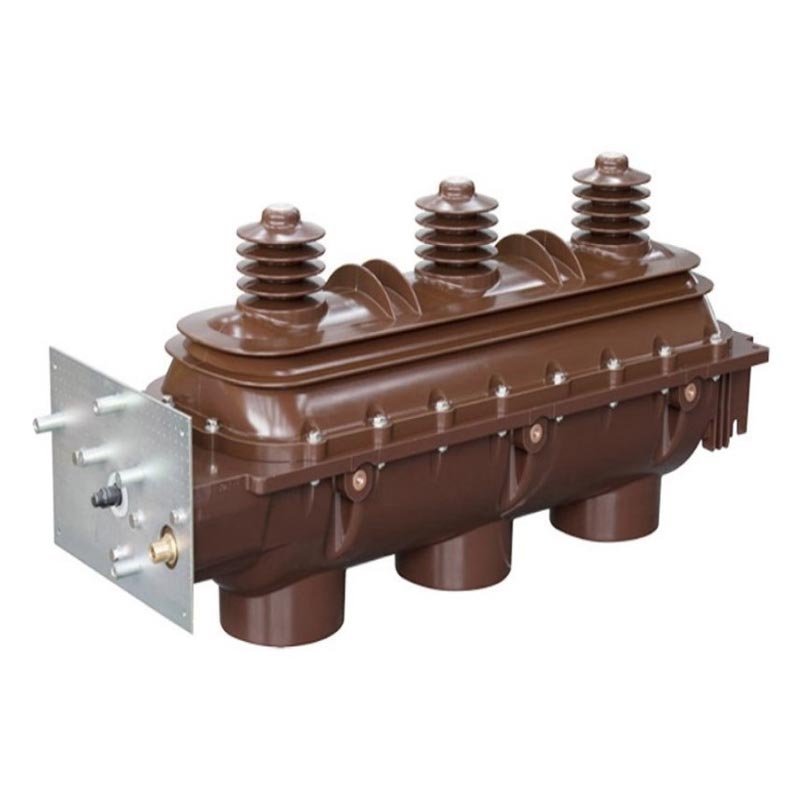

Sf6 लोड ब्रेकर स्विच

चीन में उच्च-वोल्टेज विद्युत उपकरणों के एक पेशेवर निर्माता के रूप में, यूसुने अनुसंधान एवं विकास और उत्पादन पर ध्यान केंद्रित करता है मध्यम और उच्च-वोल्टेज बिजली वितरण उपकरण, उन्नत से सुसज्जित एक मानकीकृत कारखाना उत्पादन लाइनें और सख्त गुणवत्ता निरीक्षण प्रक्रियाएं। FLN36-12D और FLRN36-12D इनडोर AC हाई-वोल्टेज Sf6 लोड कंपनी द्वारा लॉन्च किए गए ब्रेकर स्विच उन्नत विदेशी को अवशोषित करके स्वतंत्र रूप से विकसित किए गए मुख्य उत्पाद हैं प्रौद्योगिकी और इसे चीन की बिजली प्रणाली की वास्तविक परिचालन आवश्यकताओं के साथ जोड़ना।

सभी Usune Sf6 लोड ब्रेकर स्विच व्यापक प्रकार के परीक्षण से गुजर चुके हैं, और उनका प्रदर्शन पूरी तरह से अनुपालन करता है GB3804 "3~63kV AC उच्च वोल्टेज लोड स्विच", GB16926 "उच्च वोल्टेज लोड स्विच-फ्यूज संयोजन", और IEC60265 और IEC60420 अंतर्राष्ट्रीय मानक। ये उत्पाद "सुरक्षित बिजली उपयोग के लिए सब कुछ" की मूल अवधारणा का पालन करते हैं तीन-स्थिति वाले चाप-बुझाने वाले कक्ष ("क्लोजिंग-ओपनिंग-ग्राउंडिंग") से सुसज्जित, प्रभावी ढंग से सुरक्षित सुनिश्चित करना और स्थिर बिजली संचालन। हाई-वोल्टेज स्विचगियर के एक विश्वसनीय आपूर्तिकर्ता के रूप में, यूसुने व्यापक प्री-सेल प्रदान करता है विभिन्न अनुप्रयोग परिदृश्यों में उपकरणों के सुचारू संचालन को सुनिश्चित करने के लिए परामर्श और बिक्री के बाद की सेवा।

आवेदन का दायरा

Sf6 लोड ब्रेकर स्विच तीन-चरण AC 10kV, 24kV, 36kV, 50/60Hz पावर सिस्टम के लिए उपयुक्त है। यह व्यापक रूप से है औद्योगिक और खनन उद्यमों, ऊंची इमारतों, शहरी आवासीय क्षेत्रों, सबस्टेशनों, बड़ी खरीदारी में उपयोग किया जाता है मॉल, हवाई अड्डे, सबवे, अस्पताल और अन्य बिजली वितरण परिदृश्य। इसका मुख्य कार्य लोड स्विच करना है करंट और फॉल्ट करंट, लाइनों और वितरण ट्रांसफार्मर को नियंत्रित और संरक्षित करता है, सुरक्षित और स्थिर बिजली प्रदान करता है सामाजिक उत्पादन और जीवन के सभी क्षेत्रों के लिए सुरक्षा।

उपयोग की शर्तें

1. सामान्य परिचालन स्थितियाँ

- परिवेश का तापमान: -25℃ से +40℃, चीन और अन्य क्षेत्रों की अधिकांश जलवायु स्थितियों के लिए उपयुक्त।
- ऊंचाई: 2000 मीटर से अधिक नहीं, अधिकांश शहरों और औद्योगिक क्षेत्रों के लिए उपयुक्त।
- आर्द्रता: दैनिक औसत सापेक्ष आर्द्रता <95%, मासिक औसत सापेक्ष आर्द्रता <90%; दैनिक औसत वाष्प दबाव ≤2.2kPa, मासिक औसत वाष्प दबाव ≤1.8kPa, आर्द्र वातावरण में स्थिर संचालन सुनिश्चित करता है।

2. विशेष परिचालन स्थितियाँ

राष्ट्रीय मानक जीबी/टी11022-1999 के अनुसार "उच्च वोल्टेज स्विचगियर के लिए सामान्य तकनीकी आवश्यकताएँ और कंट्रोलगियर मानक", स्विचगियर को सामान्य परिचालन स्थितियों के तहत काम करना चाहिए। यदि उपयोगकर्ता संचालन कर रहा है स्थितियाँ सामान्य परिस्थितियों के अनुरूप नहीं हैं (जैसे कि स्थापना की ऊँचाई 2000 मीटर से अधिक, परिवेश का तापमान सामान्य सीमा से अधिक, उच्च आर्द्रता के कारण संक्षेपण, आदि), पेशेवर से परामर्श करना आवश्यक है निर्माता Usune अग्रिम रूप से आम सहमति तक पहुंचने और उपकरण के सुरक्षित और स्थिर संचालन को सुनिश्चित करने के लिए।

संरचनात्मक विशेषताएं

1. एकीकृत इन्सुलेशन संरचना: ऊपरी और निचले आवरणों को एपॉक्सी राल के साथ इंजेक्शन द्वारा ढाला जाता है, जिससे एक संरचना बनती है सीलबंद, गैस से भरी आंतरिक गुहा। यह प्रभावी ढंग से उत्कृष्ट इन्सुलेशन और संक्षारण प्रतिरोध प्रदान करता है आंतरिक घटकों को बाहरी वातावरण से अलग करना और स्थिर संचालन सुनिश्चित करना।

2. तीन-स्थिति ऑपरेटिंग मोड: सामान्य गतिशील संपर्क घूमता है, धीरे-धीरे तीन ऑपरेटिंग स्थितियों को पूरा करता है: "बंद करना," "उद्घाटन," और "ग्राउंडिंग।" स्थितियाँ स्पष्ट रूप से परिभाषित हैं, स्विचिंग विश्वसनीय है, और गलत संचालन है प्रभावी ढंग से रोका गया।

3. दोहरी ऑपरेटिंग तंत्र: एक वैकल्पिक के साथ एक बुनियादी मैनुअल स्प्रिंग-लोडेड ऑपरेटिंग तंत्र शामिल है रिमोट कंट्रोल के लिए इलेक्ट्रिक क्लोजिंग/ओपनिंग फंक्शन। यह उपयोगकर्ताओं को उनकी आवश्यकताओं के अनुसार चयन करने की अनुमति देता है, परिचालन दक्षता में सुधार.

4. इंटेलिजेंट मॉनिटरिंग: मैकेनिज्म बॉक्स का अगला भाग SF6 प्रेशर गेज और एक स्थिति से सुसज्जित है सूचक. दबाव नापने का यंत्र वास्तविक समय में SF6 दबाव परिवर्तन की निगरानी करता है, और स्थिति संकेतक सीधे होता है चलती संपर्क ड्राइव शाफ्ट से जुड़ा हुआ, चलती संपर्क के कामकाज का बिल्कुल विश्वसनीय संकेत सुनिश्चित करता है स्थिति.

5. सुरक्षा संरक्षण: एक दबाव राहत बचाव उपकरण शेल के पीछे स्थित है। जब कोई दुर्घटना घटती है चाप-बुझाने वाले कक्ष में और उच्च दबाव उत्पन्न होता है, अधिक दबाव वाली गैस रिलीज के माध्यम से टूट सकती है डिवाइस को पीछे की ओर डिस्चार्ज किया जाए, जिससे आगे की ओर निकलने से रोका जा सके और ऑपरेटरों की सुरक्षा सुनिश्चित की जा सके।

6. विश्वसनीय इंटरलॉकिंग: लोड स्विच और ग्राउंडिंग के बीच विश्वसनीय मैकेनिकल इंटरलॉक प्रदान किए जाते हैं स्विच, और ग्राउंडिंग स्विच और सामने के दरवाजे के बीच (कैबिनेट बिजली वितरण के लिए), सख्ती से रोकना गलत संचालन और उपकरण परिचालन सुरक्षा को और बढ़ाना।

7. सीलिंग प्रदर्शन: एक समर्पित गतिशील और स्थिर सीलिंग डिज़ाइन का उपयोग करके, विश्वसनीय सीलिंग सुनिश्चित की जाती है। यूसुने की कठोर सीलिंग प्रक्रिया उपकरण को रोकने, उद्योग मानकों से कहीं नीचे वार्षिक रिसाव दर सुनिश्चित करती है SF6 गैस रिसाव के कारण विफलता।

मुख्य तकनीकी पैरामीटर

व्यावहारिक अनुप्रयोग मामले

केस 1: चीनी शहरी आवासीय क्षेत्र में विद्युत वितरण परियोजना

पूर्वी चीन में एक बड़े आवासीय क्षेत्र में 2000 से अधिक घरों वाली 30 ऊंची इमारतें और एक चोटी शामिल है 800 किलोवाट की बिजली की मांग। प्रारंभ में, साधारण लोड स्विच का उपयोग किया जाता था, जिनमें अक्सर खराब होने जैसी समस्याओं का सामना करना पड़ता था सीलिंग, अस्थिर संचालन और ट्रिपिंग, जिससे निवासियों की सामान्य बिजली आपूर्ति प्रभावित हो रही है। बाद में, एकाधिक की तुलना करने के बाद आपूर्तिकर्ताओं, संपत्ति प्रबंधन कंपनी ने कोर पावर के रूप में Usune FLN36-12D Sf6 लोड ब्रेकर स्विच का चयन किया वितरण नियंत्रण उपकरण.

केस स्टडी 2: बड़े हवाई अड्डे की बिजली आपूर्ति सुरक्षा परियोजना दक्षिणी चीन में एक प्रमुख अंतरराष्ट्रीय हवाई अड्डा है बिजली आपूर्ति स्थिरता और सुरक्षा के लिए अत्यधिक उच्च आवश्यकताएं। गंभीर स्थिति में बिजली कटौती की अनुमति नहीं है टर्मिनल भवन और नेविगेशन नियंत्रण कक्ष जैसे क्षेत्र। हवाई अड्डे ने Usune FLRN36-12D Sf6 लोड का चयन किया सबस्टेशन में स्थापना के लिए ब्रेकर स्विच, महत्वपूर्ण लाइनों के नियंत्रण और सुरक्षा के लिए जिम्मेदार क्षेत्र.

ब्रांड प्रतिबद्धता

चीन में उच्च-वोल्टेज विद्युत उपकरणों के एक पेशेवर निर्माता के रूप में, यूसुने वैश्विक प्रदान करने के लिए प्रतिबद्ध है उच्च गुणवत्ता वाले, विश्वसनीय और सुरक्षित Sf6 लोड ब्रेकर स्विच उत्पादों वाले उपयोगकर्ता। हमारा कारखाना उन्नत उत्पादन का दावा करता है उपकरण और एक कठोर गुणवत्ता प्रबंधन प्रणाली। कच्चे माल की खरीद से लेकर उत्पाद वितरण तक, हर कदम उत्पाद की गुणवत्ता सुनिश्चित करने के लिए सख्त परीक्षण से गुजरना पड़ता है। एक भरोसेमंद आपूर्तिकर्ता के रूप में, हम न केवल उच्च-प्रदर्शन प्रदान करते हैं उत्पाद, लेकिन व्यापक पूर्व-बिक्री परामर्श, ऑन-साइट स्थापना, कमीशनिंग और बिक्री के बाद भी रखरखाव सेवाएं, संचालन के दौरान उपयोगकर्ताओं की किसी भी चिंता को दूर करना।
