मध्यम वोल्टेज दराज प्रकार पैनल बिजली प्राप्त करने, फीडर वितरण, वोल्टेज माप, मीटरिंग का समर्थन करता है। बस सेक्शनिंग, और अलगाव कार्य। यूसुने इंजीनियरिंग-उन्मुख कॉन्फ़िगरेशन के साथ उपकरण प्रदान करता है आईएसओ 9001, आईएसओ 14001 और आईएसओ 45001 प्रबंधन प्रणालियों के तहत दृष्टिकोण और संचालन, उत्पादों के अनुसार डिजाइन किया गया प्रासंगिक बाजारों के लिए लागू आईईसी और जीबी मानकों और सीई प्रमाणीकरण उपलब्ध है।
बड़ी विद्युत परियोजनाओं में अक्सर एकल वितरण लाइन के बजाय कई स्वतंत्र विद्युत सर्किट होते हैं। आने वाली बिजली, ट्रांसफार्मर फीडर, मोटर सर्किट, मीटरिंग सर्किट और सहायक भार सभी की आवश्यकता हो सकती है विभिन्न विद्युत कार्य।
KYN28 मध्यम वोल्टेज दराज प्रकार पैनल इन कार्यों को एक के भीतर अलग-अलग कैबिनेट के रूप में व्यवस्थित करने की अनुमति देता है समन्वित लाइनअप. इससे परियोजना के एकल-पंक्ति आरेख के आसपास एक वितरण प्रणाली बनाना संभव हो जाता है प्रत्येक सर्किट के लिए एक समान कैबिनेट कॉन्फ़िगरेशन का उपयोग करने के बजाय।
खरीद टीमों के लिए, यह मॉड्यूलर आर्किटेक्चर उपकरण विनिर्देश को सरल बना सकता है क्योंकि कैबिनेट कार्य कर सकते हैं वास्तविक विद्युत नेटवर्क के अनुसार परिभाषित किया जाना चाहिए। यह समग्र लाइनअप के अनुसार योजना बनाने की भी अनुमति देता है फीडरों की संख्या, वर्तमान आवश्यकताएं, सुरक्षा व्यवस्था और भविष्य की वितरण आवश्यकताएं।
मध्यम-वोल्टेज वितरण प्रणाली का विन्यास प्रत्येक सर्किट के कार्य पर काफी हद तक निर्भर करता है। एक इनकमिंग सर्किट एक अपस्ट्रीम स्रोत से विद्युत शक्ति प्राप्त करता है, जबकि आउटगोइंग सर्किट बिजली वितरित करता है ट्रांसफार्मर, मोटर, उत्पादन उपकरण, या अन्य भार।
Usune KYN28 श्रृंखला को इनकमिंग कैबिनेट, आउटगोइंग कैबिनेट, पीटी और वोल्टेज माप कैबिनेट के साथ कॉन्फ़िगर कर सकता है। मीटरिंग कैबिनेट, बस सेक्शनलाइज़र कैबिनेट, और आइसोलेशन कैबिनेट। प्रत्येक कैबिनेट प्रकार को इसमें एकीकृत किया जा सकता है परियोजना की विद्युत वास्तुकला के अनुसार समग्र स्विचगियर लाइनअप।
यह सर्किट-आधारित दृष्टिकोण ईपीसी परियोजनाओं के लिए विशेष रूप से उपयोगी है जहां स्विचगियर विनिर्देश आवश्यक है अनुमोदित विद्युत चित्रों के साथ निकटता से मेल खाते हैं।
जैसे-जैसे कारखानों का विस्तार होता है, उत्पादन लाइनें जुड़ती हैं, या बुनियादी ढाँचा बढ़ता है, विद्युत वितरण आवश्यकताएँ बदल सकती हैं क्षमता बढ़ती है. एक स्विचगियर लाइनअप जिसे केवल प्रारंभिक विद्युत भार के लिए नियोजित किया गया है, मुश्किल हो सकता है अतिरिक्त फीडरों की आवश्यकता होने पर संशोधित करें।
KYN28 श्रृंखला की मॉड्यूलर व्यवस्था विभिन्न सर्किटों को व्यवस्थित करने के लिए अधिक लचीलापन प्रदान करती है मध्यम-वोल्टेज वितरण प्रणाली। परियोजना नियोजन के दौरान, ग्राहक उपयुक्त पद आरक्षित कर सकते हैं या परिभाषित कर सकते हैं अपेक्षित भविष्य की आवश्यकताओं के अनुसार अतिरिक्त कार्यात्मक अलमारियाँ।
यह दृष्टिकोण स्विचगियर प्रणाली को परियोजना के दीर्घकालिक विद्युत के हिस्से के रूप में मानने की अनुमति देता है केवल उपकरण के एक व्यक्तिगत टुकड़े के बजाय वास्तुकला।
विद्युत कक्ष के डिज़ाइन के लिए मध्यम-वोल्टेज उपकरणों की भौतिक व्यवस्था एक महत्वपूर्ण विचार है। उपलब्ध स्थापना क्षेत्र के भीतर फिट होते समय उपकरण को पर्याप्त परिचालन पहुंच प्रदान करने की आवश्यकता होती है।

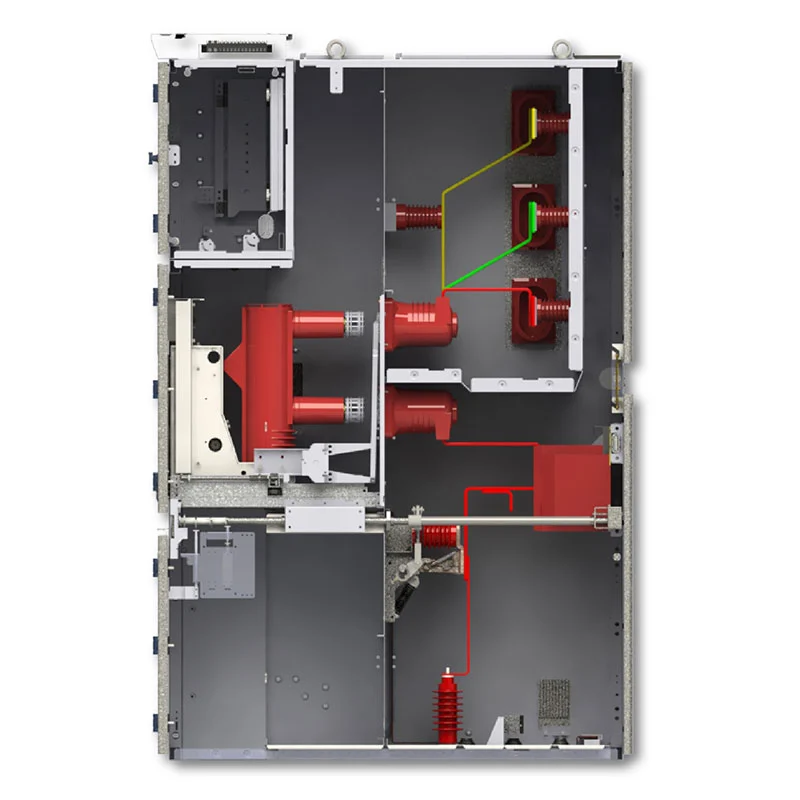

KYN28 मध्यम वोल्टेज दराज प्रकार पैनल फ्रंट-साइड संचालन और रखरखाव के साथ धातु-संलग्न संरचना का उपयोग करता है। ब्रेकर, बसबार, केबल और नियंत्रण अनुभागों को स्वतंत्र डिब्बों के रूप में व्यवस्थित किया गया है, जो स्पष्ट रूप से बनाते हैं संगठित कैबिनेट संरचना.
विद्युत कक्ष डिजाइनरों के लिए, यह कॉन्फ़िगरेशन अधिक पूर्वानुमानित उपकरण लेआउट स्थापित करने में मदद करता है और इसकी अनुमति देता है उपलब्ध कमरे के आयामों और केबल कनेक्शन आवश्यकताओं के आधार पर स्विचगियर लाइनअप की योजना बनाई जाएगी।
एकाधिक फीडर वाली वितरण प्रणाली में, रखरखाव की आवश्यकताएं अलग-अलग सर्किट के बीच भिन्न हो सकती हैं। एक सर्किट पर किसी खराबी या नियोजित निरीक्षण को विद्युत संचालन प्रक्रिया के अनुसार प्रबंधित किया जाना चाहिए असंबंधित अनुभागों को अनावश्यक रूप से परेशान किए बिना।

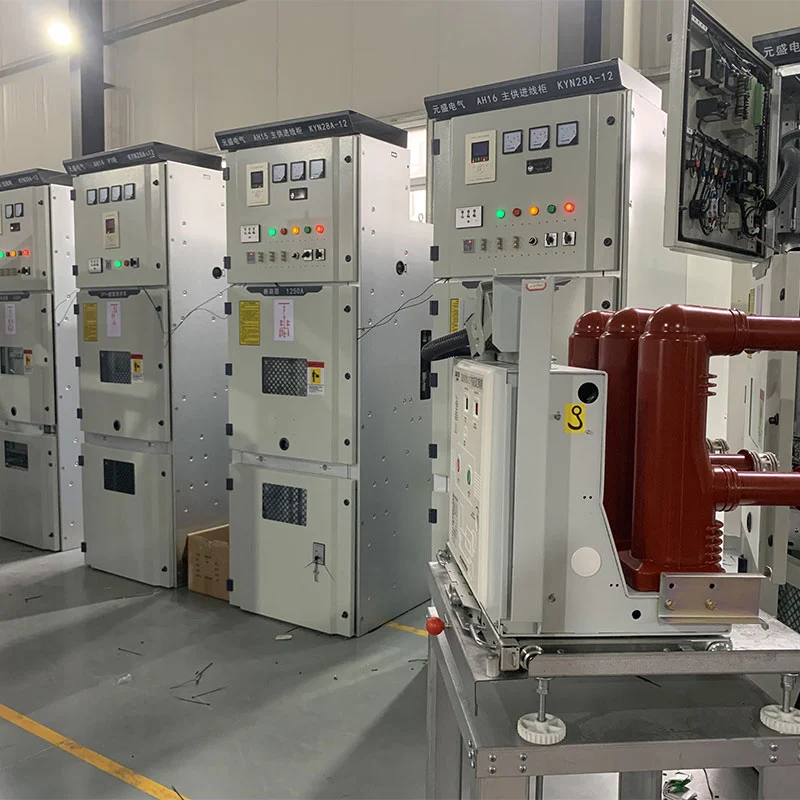

वापस लेने योग्य कार्यात्मक इकाई संबंधित उपकरण को निरीक्षण के लिए एक अलग स्थिति में ले जाने की अनुमति देती है, परीक्षण, या प्रतिस्थापन। मैकेनिकल इंटरलॉकिंग सिस्टम ऑपरेटिंग अनुक्रम को नियंत्रित करता है और रोकने में मदद करता है ग़लत स्विचिंग क्रियाएँ।
यह उपकरण को वितरण प्रणालियों के लिए उपयुक्त बनाता है जहां व्यक्तिगत सर्किट प्रबंधन एक महत्वपूर्ण हिस्सा है दैनिक विद्युत संचालन का.
इनकमिंग कैबिनेट का उपयोग अपस्ट्रीम पावर स्रोत से विद्युत शक्ति प्राप्त करने और इसे कनेक्ट करने के लिए किया जाता है मध्यम-वोल्टेज बसबार प्रणाली। इसका विन्यास आने वाले सर्किट के रेटेड करंट के अनुसार निर्धारित किया जा सकता है, सुरक्षा आवश्यकताएँ, माप आवश्यकताएँ और समग्र वितरण वास्तुकला।
आउटगोइंग कैबिनेट मध्यम-वोल्टेज बिजली को डाउनस्ट्रीम ट्रांसफार्मर, मोटर, फीडर या अन्य विद्युत में वितरित करते हैं भार. परियोजना के भार वितरण के अनुसार आउटगोइंग कैबिनेट की संख्या और विनिर्देश की योजना बनाई जा सकती है और फीडर व्यवस्था.
पीटी कैबिनेट का उपयोग वोल्टेज माप और संबंधित विद्युत निगरानी कार्यों के लिए किया जाता है। इसे इसमें एकीकृत किया जा सकता है स्विचगियर लाइनअप जहां परियोजना को मध्यम-वोल्टेज के भीतर वोल्टेज परिवर्तन और माप की आवश्यकता होती है वितरण प्रणाली.
मीटरिंग कैबिनेट समर्पित आवश्यकता वाले अनुप्रयोगों के लिए विद्युत ऊर्जा माप उपकरण को समायोजित कर सकता है बिजली मीटरिंग. इसके कॉन्फ़िगरेशन को परियोजना की माप और उपयोगिता आवश्यकताओं के साथ समन्वित किया जा सकता है।
बस सेक्शनलाइज़र कैबिनेट का उपयोग मध्यम-वोल्टेज बसबार के अनुभागों को विभाजित करने या जोड़ने के लिए किया जाता है सिस्टम डिज़ाइन. एकाधिक के साथ वितरण नेटवर्क डिज़ाइन करते समय यह व्यवस्था अधिक लचीलापन प्रदान कर सकती है बिजली स्रोत या बस अनुभाग।
आइसोलेशन कैबिनेट विद्युत अलगाव आवश्यकताओं के लिए एक समर्पित कॉन्फ़िगरेशन प्रदान करता है। इसकी व्यवस्था परियोजना के स्विचिंग अनुक्रम, ग्राउंडिंग योजना और विद्युत सुरक्षा के अनुसार निर्धारित किया जाना चाहिए प्रक्रियाएं.
विनिर्माण सुविधाओं में अक्सर उत्पादन लाइनें, मोटर, ट्रांसफार्मर, कंप्रेसर, पंप और सहायक उपकरण शामिल होते हैं विभिन्न बिजली आवश्यकताओं वाले सिस्टम। एक मॉड्यूलर स्विचगियर लाइनअप इन सर्किटों को उनके अनुसार व्यवस्थित कर सकता है कारखाने की विद्युत वितरण संरचना।
सबस्टेशनों को कई इनकमिंग, आउटगोइंग, माप और बस सेक्शन सर्किट की आवश्यकता हो सकती है। मॉड्यूलर कैबिनेट यह व्यवस्था इंजीनियरों को सबस्टेशन के सिंगल-लाइन आरेख के आधार पर एक संपूर्ण स्विचगियर लाइनअप विकसित करने की अनुमति देती है।
खनन कार्यों में आम तौर पर साइट के विभिन्न क्षेत्रों में वितरित कई विद्युत भार शामिल होते हैं। द मोटर, पंप, वेंटिलेशन के लिए फीडर वितरण और बिजली प्रबंधन का समर्थन करने के लिए उपकरण को कॉन्फ़िगर किया जा सकता है सिस्टम, और प्रसंस्करण उपकरण।
बड़ी व्यावसायिक और ऊंची इमारतों को व्यवस्थित मध्यम-वोल्टेज बिजली रिसेप्शन और वितरण की आवश्यकता होती है। अलग कैबिनेट कार्यों को भवन के ट्रांसफार्मर, फीडर, मीटरिंग और विद्युत कक्ष के अनुसार जोड़ा जा सकता है आवश्यकताएँ.
बुनियादी ढांचा परियोजनाएं जैसे परिवहन सुविधाएं और विशेष औद्योगिक प्रतिष्ठान शामिल हो सकते हैं विभिन्न परिचालन आवश्यकताओं के साथ एकाधिक विद्युत भार। मॉड्यूलर कॉन्फ़िगरेशन लचीलापन प्रदान करता है इन सर्किटों को एक समन्वित मध्यम-वोल्टेज वितरण प्रणाली में एकीकृत करना।
| वस्तु | विनिर्देश |
| रेटेड वोल्टेज | 3.6kV, 7.2kV, 12kV |
| रेटेड आवृत्ति | 50 हर्ट्ज / 60 हर्ट्ज |
| वर्तमान मूल्यांकित | 630ए, 1250ए, 1600ए, 2000ए, 2500ए, 3150ए |
| रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट | 25kA, 31.5kA, 40kA, 50kA |
| रेटेड शॉर्ट-टाइम करंट झेलें | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| सुरक्षा की डिग्री | IP4X बाहरी आवरण, IP2X आंतरिक डिब्बे |
| परिवेश का तापमान | -15°C से +40°C |
| ऊंचाई | ≤1000 मीटर, अधिक ऊंचाई के लिए व्युत्पन्न |
| इंस्टालेशन | इनडोर |
अंतिम रेटेड वोल्टेज, करंट, शॉर्ट-सर्किट क्षमता, कैबिनेट संयोजन और कार्यात्मक इकाई व्यवस्था होनी चाहिए परियोजना विद्युत आरेख और तकनीकी विशिष्टताओं के अनुसार पुष्टि की जानी चाहिए।
यह उपकरण -15°C और +40°C के बीच परिवेश के तापमान पर इनडोर स्थापना के लिए है। दैनिक औसत सापेक्षिक आर्द्रता 95% से अधिक नहीं होनी चाहिए, जबकि मासिक औसत सापेक्षिक आर्द्रता 90% से अधिक नहीं होनी चाहिए।
स्थापना वातावरण विस्फोटक या संक्षारक गैसों, प्रवाहकीय धूल और गंभीर कंपन से मुक्त होना चाहिए। यदि उपकरण को इन मानक स्थितियों के बाहर संचालित करने की आवश्यकता है, तो पर्यावरणीय आवश्यकताएं होनी चाहिए तकनीकी डिजाइन और उत्पादन से पहले यूसुने के साथ पुष्टि की गई।
उपकरण को कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट, एक विशेष बुनियादी ढांचा परियोजना के लिए संदर्भित किया गया है एक संगठित मध्यम-वोल्टेज विद्युत वितरण प्रणाली की आवश्यकता है।
एयरोस्पेस बुनियादी ढांचे के लिए, विद्युत नेटवर्क में विभिन्न सुविधाओं की सेवा के लिए कई प्रकार के भार हो सकते हैं और सहायक प्रणालियाँ। एक समान कैबिनेट व्यवस्था पर निर्भर रहने के बजाय, वितरण प्रणाली की आवश्यकता है आने वाली बिजली, फीडर सर्किट, माप कार्यों और अन्य विद्युत आवश्यकताओं को समायोजित करें समन्वित विन्यास.
KYN28 श्रृंखला की मॉड्यूलर संरचना विभिन्न कार्यात्मक अलमारियाँ को तदनुसार व्यवस्थित करने की अनुमति देती है परियोजना की विद्युत वितरण योजना। यह इंजीनियरों को समन्वय करते समय अधिक लचीलापन प्रदान करता है सुविधा के पावर नेटवर्क और इलेक्ट्रिकल रूम लेआउट के साथ स्विचगियर लाइनअप।
परियोजना संदर्भ दर्शाता है कि यूसुने के मॉड्यूलर मध्यम-वोल्टेज वितरण उपकरण को कैसे एकीकृत किया जा सकता है विशिष्ट बुनियादी ढाँचा जहाँ संगठित सर्किट कॉन्फ़िगरेशन और परियोजना-विशिष्ट विद्युत योजना होती है महत्वपूर्ण.
KYN28 श्रृंखला को मध्यम-वोल्टेज धातु-संलग्न के लिए लागू IEC और GB मानकों के अनुसार डिज़ाइन किया गया है स्विचगियर और विद्युत वितरण उपकरण।
यूसुने आईएसओ 9001 गुणवत्ता प्रबंधन प्रणाली, आईएसओ 14001 पर्यावरण प्रबंधन प्रणाली और आईएसओ 45001 के तहत काम करता है। व्यावसायिक स्वास्थ्य और सुरक्षा प्रबंधन प्रणाली। सीई प्रमाणीकरण लागू अंतरराष्ट्रीय के लिए भी उपलब्ध है बाज़ार की आवश्यकताएँ.
उत्पाद परीक्षण रिपोर्ट, तकनीकी विनिर्देश और प्रासंगिक गुणवत्ता दस्तावेज़ीकरण के अनुसार प्रदान किया जा सकता है ग्राहक और परियोजना आवश्यकताएँ।
Usune परियोजनाओं को सीमित करने के बजाय ग्राहक विद्युत आरेख के अनुसार स्विचगियर कॉन्फ़िगरेशन का समर्थन करता है एक मानक कैबिनेट व्यवस्था। यह दृष्टिकोण ईपीसी ठेकेदारों, विद्युत वितरकों, सिस्टम के लिए उपयुक्त है इंटीग्रेटर्स, और विभिन्न सर्किट आवश्यकताओं वाले औद्योगिक उपयोगकर्ता।
यूसुने के पास विद्युत उपकरण क्षेत्र में 14 वर्षों से अधिक का अनुभव है और वह एक अनुभवी अनुसंधान एवं विकास टीम रखता है परियोजना-विशिष्ट डिज़ाइन और तकनीकी कॉन्फ़िगरेशन का समर्थन करने में सक्षम।
गुणवत्ता निरीक्षण पूरी विनिर्माण प्रक्रिया में लागू किया जाता है, जिसमें घटकों, असेंबली, इलेक्ट्रिकल को शामिल किया जाता है परीक्षण, और तैयार उपकरण। उत्पाद के प्रदर्शन को सत्यापित करने के लिए शिपमेंट से पहले नियमित परीक्षण पूरे किए जाते हैं।
मानक कॉन्फ़िगरेशन के लिए, तकनीकी पुष्टि के बाद सामान्य उत्पादन अवधि लगभग 15-20 दिन होती है और भुगतान. वास्तविक लीड समय उत्पाद कॉन्फ़िगरेशन, ऑर्डर मात्रा और परियोजना आवश्यकताओं पर निर्भर करता है।
यूसुने ग्राहक निरीक्षण, आपूर्तिकर्ता का समर्थन करने के लिए उत्पाद परीक्षण रिपोर्ट और तकनीकी दस्तावेज प्रदान करता है योग्यता, परियोजना अनुमोदन, और कमीशनिंग प्रक्रियाएं।
एक दराज-प्रकार का मध्यम-वोल्टेज पैनल एक इनडोर धातु-संलग्न स्विचगियर प्रणाली है जो निकासी योग्य कार्यात्मक इकाइयों का उपयोग करता है मध्यम-वोल्टेज बिजली प्राप्त करने, वितरण, माप, नियंत्रण और सुरक्षा के लिए। इसका मॉड्यूलर विन्यास विद्युत प्रणाली के अनुसार विभिन्न कैबिनेट कार्यों को संयोजित करने की अनुमति देता है।
KYN28 श्रृंखला 3.6kV, 7.2kV और 12kV अनुप्रयोगों का समर्थन करती है। सटीक रेटेड वोल्टेज और इन्सुलेशन आवश्यकताएँ ग्राहक की विद्युत प्रणाली के अनुसार पुष्टि की जानी चाहिए।
हाँ। इनकमिंग, आउटगोइंग, पीटी, मीटरिंग, बस सेक्शनलाइज़र और आइसोलेशन कैबिनेट को एक स्विचगियर में जोड़ा जा सकता है प्रोजेक्ट की सिंगल-लाइन आरेख और वितरण आवश्यकताओं के अनुसार लाइनअप।
हाँ। मॉड्यूलर व्यवस्था कई फीडर, मोटर, ट्रांसफार्मर और उत्पादन वाले कारखानों के लिए उपयुक्त है ऐसे भार जिनके लिए संगठित मध्यम-वोल्टेज बिजली वितरण की आवश्यकता होती है।
मॉड्यूलर कैबिनेट अवधारणा परियोजना इंजीनियरों को वर्तमान और के अनुसार विभिन्न कार्यात्मक इकाइयों की योजना बनाने की अनुमति देती है प्रत्याशित वितरण आवश्यकताएँ। प्रारंभिक विद्युत कक्ष के दौरान भविष्य के विस्तार पर विचार किया जाना चाहिए स्विचगियर लाइनअप डिज़ाइन।
हाँ। Usune ग्राहक लोगो, कंपनी के नाम और प्रोजेक्ट-विशिष्ट कॉन्फ़िगरेशन सहित OEM आवश्यकताओं का समर्थन करता है, तकनीकी पुष्टि के अधीन।
मानक कॉन्फ़िगरेशन के लिए, तकनीकी पुष्टि के बाद सामान्य उत्पादन अवधि लगभग 15-20 दिन होती है और भुगतान. अंतिम शेड्यूल ऑर्डर मात्रा और कॉन्फ़िगरेशन पर निर्भर करता है।
Usune तकनीकी विशिष्टताएँ, उत्पाद परीक्षण रिपोर्ट, गुणवत्ता दस्तावेज़ीकरण और अन्य परियोजना-संबंधित प्रदान कर सकता है ग्राहकों की आवश्यकताओं के अनुसार दस्तावेज़।
सहमत तकनीकी और वाणिज्यिक के अधीन, मानक वारंटी अवधि शिपिंग तिथि से 12 महीने है शर्तें.
यदि आप किसी विनिर्माण संयंत्र, सबस्टेशन, खनन परियोजना के लिए मध्यम वोल्टेज दराज प्रकार के पैनल की सोर्सिंग कर रहे हैं, वाणिज्यिक भवन, बुनियादी ढांचा सुविधा, या विशेष विद्युत स्थापना, यूसुने प्रदान कर सकता है आपकी वास्तविक वितरण आवश्यकताओं के आधार पर कॉन्फ़िगरेशन।
अपना सिंगल-लाइन आरेख, रेटेड वोल्टेज, रेटेड करंट, शॉर्ट-सर्किट स्तर, इनकमिंग और आउटगोइंग की संख्या भेजें तकनीकी मूल्यांकन और उद्धरण के लिए सर्किट, कैबिनेट फ़ंक्शंस और स्थापना की स्थिति यूज़्यून को।
