मध्यम वोल्टेज वीसीबी पैनल

मीडियम वोल्टेज वीसीबी पैनल बिजली संयंत्रों, सबस्टेशनों, औद्योगिक सुविधाओं, खनन उद्यमों के लिए उपयुक्त है। वाणिज्यिक भवन, और अन्य इनडोर मध्यम-वोल्टेज वितरण परियोजनाएं। यूसुने उपकरण बनाती है लागू आईईसी और जीबी मानकों के अनुसार और आईएसओ 9001, आईएसओ 14001 और आईएसओ 45001 प्रबंधन के तहत संचालित होता है अंतरराष्ट्रीय बाजार की आवश्यकताओं के लिए CE प्रमाणीकरण के साथ सिस्टम उपलब्ध हैं।

निकासी योग्य वीसीबी संरचना

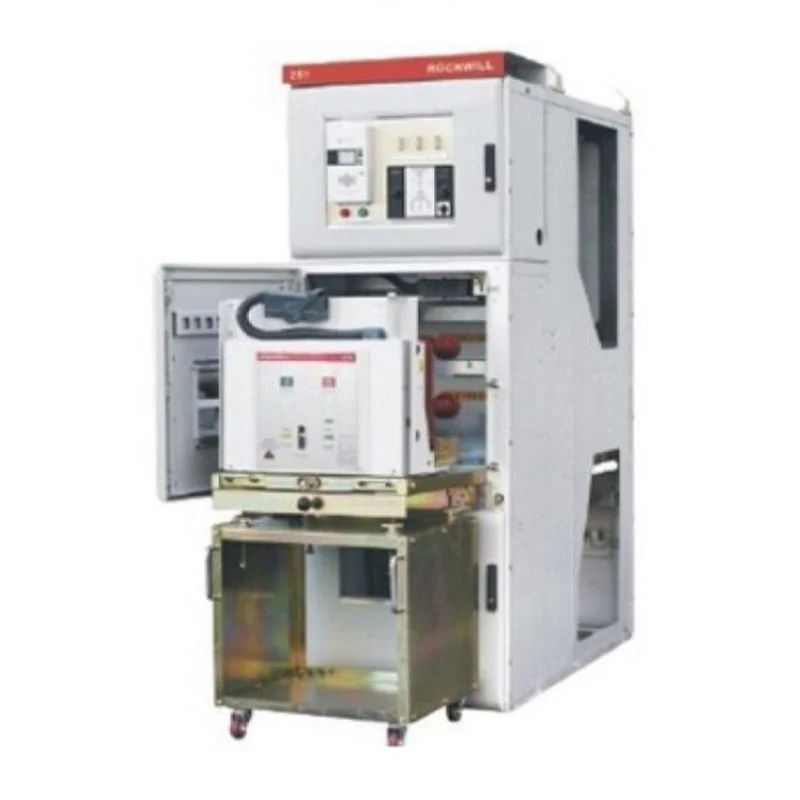

इस स्विचगियर की मुख्य विशेषता इसकी निकासी योग्य वैक्यूम सर्किट ब्रेकर व्यवस्था है। इसके बजाय स्थायी रूप से कैबिनेट के अंदर सर्किट ब्रेकर को ठीक करके, ब्रेकर को एक चल ट्रॉली पर स्थापित किया जाता है जिसे स्थानांतरित किया जा सकता है संचालन प्रक्रिया के अनुसार सेवा, परीक्षण और पृथक पदों के बीच।

यह डिज़ाइन निरीक्षण, प्रतिस्थापन और समस्या निवारण के दौरान व्यावहारिक लाभ प्रदान करता है। सर्किट ब्रेकर ट्रॉलियों, पीटी ट्रॉलियों और आइसोलेटर ट्रॉलियों को विद्युत योजना के अनुसार कॉन्फ़िगर किया जा सकता है, जबकि वापस लेने योग्य संरचना रखरखाव कर्मियों को बिना तोड़े संबंधित उपकरण तक पहुंचने की अनुमति देती है पूर्ण कैबिनेट.

सबस्टेशनों और औद्योगिक वितरण प्रणालियों के लिए जहां नियोजित रखरखाव और उपकरण प्रतिस्थापन की आवश्यकता है कुशलतापूर्वक पूरा होने पर, वापस लेने योग्य डिज़ाइन सेवा संचालन को सरल बना सकता है और इसके लिए आवश्यक समय को कम कर सकता है उपकरण हस्तक्षेप.

फाइव-प्रूफ सेफ्टी इंटरलॉक

गलत स्विचिंग अनुक्रम के कारण मध्यम-वोल्टेज स्विचगियर के लिए सुरक्षित संचालन एक महत्वपूर्ण खरीद विचार है गंभीर विद्युत खतरे पैदा कर सकता है। KYN28 श्रृंखला में एक यांत्रिक पांच-प्रूफ इंटरलॉक प्रणाली शामिल है गलत संचालन प्रक्रियाओं को प्रतिबंधित करने के लिए डिज़ाइन किया गया।

इंटरलॉक संरचना सर्किट ब्रेकर के गलत संचालन को रोकती है, ट्रॉली को खींचने या नीचे धकेलने से रोकती है लोड, सर्किट के सक्रिय होने पर अर्थिंग स्विच को बंद होने से रोकता है, सर्किट को बंद होने से रोकता है अर्थिंग स्विच बंद होने पर ऊर्जावान होता है, और कर्मियों को गलती से लाइव डिब्बों में प्रवेश करने से रोकता है।

यह यांत्रिक इंटरलॉकिंग व्यवस्था स्विचिंग के दौरान एक अतिरिक्त भौतिक सुरक्षा अवरोध प्रदान करती है रखरखाव संचालन, ऑपरेटरों को सही संचालन अनुक्रम का पालन करने में मदद करता है।

स्वतंत्र कैबिनेट विभाग

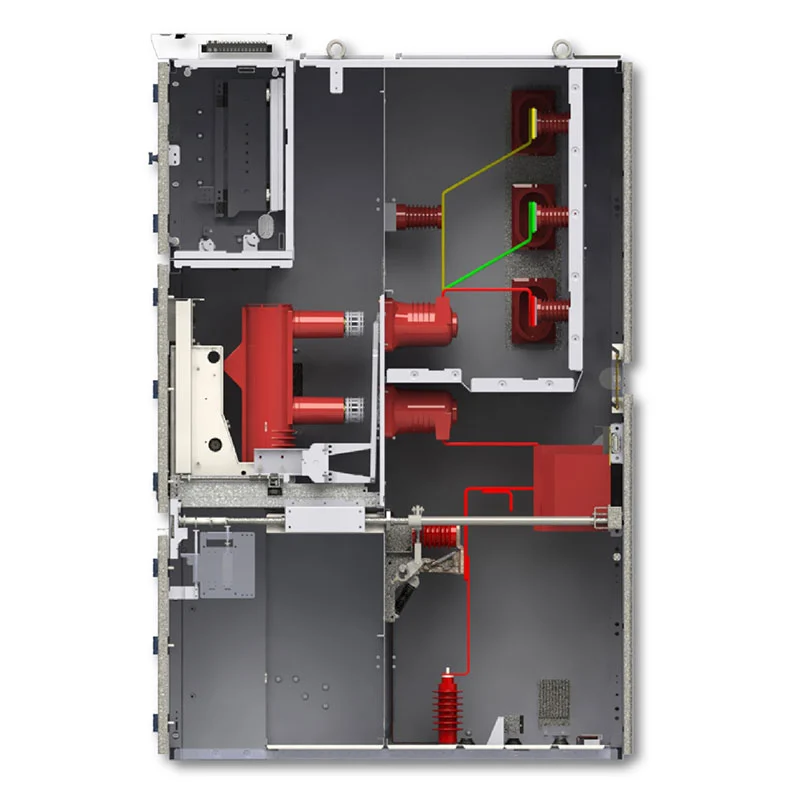

मीडियम वोल्टेज वीसीबी पैनल एक धातु-विभाजित आंतरिक संरचना को अपनाता है जो मुख्य विद्युत को अलग करता है अनुभाग. ब्रेकर कम्पार्टमेंट, बसबार कम्पार्टमेंट, केबल कम्पार्टमेंट, उपकरण और नियंत्रण कम्पार्टमेंट, और दबाव राहत अनुभाग को स्वतंत्र रूप से व्यवस्थित किया गया है।

यह विभाजित निर्माण आंतरिक दोष के प्रसार को सीमित करने और विभिन्न को अलग करने में मदद करता है निरीक्षण और रखरखाव के दौरान विद्युत घटक। यह आंतरिक विद्युत लेआउट को भी आसान बनाता है ऑपरेटरों और रखरखाव कर्मियों को समझने के लिए।

शीर्ष पर लगे दबाव राहत फ्लैप आंतरिक स्थिति में दबाव मुक्त करने के लिए एक नियंत्रित मार्ग प्रदान करते हैं आर्क फॉल्ट, कर्मियों और आसपास के उपकरणों पर फॉल्ट दबाव के संभावित प्रभाव को कम करने में मदद करता है।

फ्रंट संचालन और रखरखाव

कैबिनेट को फ्रंट-साइड संचालन और रखरखाव के लिए डिज़ाइन किया गया है, जो विद्युत कक्ष होने पर मूल्यवान हो सकता है पीछे तक सीमित पहुंच। ऑपरेटर सामने से नियमित स्विचिंग और रखरखाव प्रक्रियाएं निष्पादित कर सकते हैं अनुमोदित संचालन अनुक्रम के अनुसार उपकरण।

फ्रंट-एक्सेस व्यवस्था उपकरण कक्ष योजना को सरल बनाने में भी मदद करती है और पीछे की जगह की आवश्यकता को कम कर सकती है नियमित रखरखाव गतिविधियों के लिए कैबिनेट। आर्द्र वातावरण के लिए एक अंतर्निर्मित संघनन हीटर को कॉन्फ़िगर किया जा सकता है कैबिनेट के अंदर संक्षेपण-संबंधी जोखिमों को कम करने में मदद करने के लिए।

लचीले कैबिनेट विन्यास

विभिन्न मध्यम-वोल्टेज वितरण प्रणालियों को अलग-अलग कैबिनेट कार्यों की आवश्यकता होती है। उपकरण को इस प्रकार कॉन्फ़िगर किया जा सकता है अपस्ट्रीम नेटवर्क से बिजली प्राप्त करने के लिए एक इनकमिंग कैबिनेट, फीडरों की आपूर्ति के लिए एक आउटगोइंग कैबिनेट या मोटर्स, एक पीटी और वोल्टेज माप कैबिनेट, एक मीटरिंग कैबिनेट, एक बस सेक्शनलाइज़र कैबिनेट, या एक अलगाव कैबिनेट.

यह कॉन्फ़िगरेशन लचीलापन ईपीसी ठेकेदारों, विद्युत प्रणाली इंटीग्रेटर्स और औद्योगिक उपयोगकर्ताओं को विकसित करने की अनुमति देता है एक समान कैबिनेट को अपनाने के बजाय परियोजना के सिंगल-लाइन आरेख के अनुसार स्विचगियर लाइनअप प्रत्येक आवेदन के लिए व्यवस्था.

उत्पाद बाहरी आयाम

मुख्य अनुप्रयोग

बिजली संयंत्रों

बिजली संयंत्रों को विद्युत शक्ति प्राप्त करने, वितरित करने और नियंत्रित करने के लिए विश्वसनीय मध्यम-वोल्टेज उपकरण की आवश्यकता होती है सहायक और वितरण प्रणालियों के भीतर। निकासी योग्य वीसीबी व्यवस्था एक व्यावहारिक समाधान प्रदान करती है रखरखाव टीमों को ब्रेकर ट्रॉली को हटाने या बदलने की अनुमति देते समय सर्किट सुरक्षा और स्विचिंग आवश्यक.

उपकेंद्रों

सबस्टेशनों में, स्विचगियर को इनकमिंग फीडर, आउटगोइंग सर्किट, बस सेक्शनलाइज़िंग, वोल्टेज के लिए कॉन्फ़िगर किया जा सकता है माप, और अन्य वितरण कार्य। डिब्बे की संरचना और पांच-प्रूफ इंटरलॉकिंग सिस्टम मदद करते हैं सुरक्षित स्विचिंग और रखरखाव प्रक्रियाओं का समर्थन करें।

औद्योगिक सुविधाएं

फ़ैक्टरियाँ और औद्योगिक सुविधाएँ अक्सर कई मोटरें, ट्रांसफार्मर, उत्पादन लाइनें और सहायक उपकरण संचालित करती हैं विद्युत प्रणालियाँ. उपकरण को विभिन्न फीडर और मोटर सुरक्षा आवश्यकताओं के लिए कॉन्फ़िगर किया जा सकता है, संयंत्र के भीतर केंद्रीकृत मध्यम-वोल्टेज स्विचिंग और वितरण प्रदान करना।

खनन अनुप्रयोग

खनन सुविधाओं के लिए मोटर, पंप, वेंटिलेशन सिस्टम, प्रसंस्करण के लिए भरोसेमंद विद्युत वितरण की आवश्यकता होती है उपकरण, और सहायक भार। मेटल-क्लैड निर्माण और निकासी योग्य सर्किट ब्रेकर व्यवस्था प्रदान करती है इनडोर मध्यम-वोल्टेज वितरण प्रणालियों के लिए व्यावहारिक विन्यास।

वाणिज्यिक और ऊंची इमारतें

बड़ी व्यावसायिक इमारतों और ऊंची सुविधाओं के लिए मध्यम-वोल्टेज इनकमिंग और वितरण उपकरणों की आवश्यकता हो सकती है समर्पित विद्युत कक्षों के भीतर। फ्रंट-साइड संचालन और रखरखाव उपकरण-कक्ष योजना को सरल बनाने में मदद कर सकता है जहां स्थापना स्थान सीमित है.

तकनीकी निर्देश

मीडियम वोल्टेज वीसीबी पैनल विभिन्न मीडियम-वोल्टेज वितरण आवश्यकताओं के लिए उपलब्ध है। मुख्य तकनीकी मापदंडों में शामिल हैं:

वास्तविक रेटेड वोल्टेज, करंट, शॉर्ट-सर्किट क्षमता, कैबिनेट व्यवस्था और अन्य तकनीकी पैरामीटर होने चाहिए प्रोजेक्ट सिंगल-लाइन आरेख और ग्राहक विनिर्देश के अनुसार पुष्टि की जाए।

परिचालन की स्थिति

उपकरण -15°C से +40°C के परिवेश तापमान रेंज के साथ इनडोर स्थापना के लिए डिज़ाइन किया गया है। दैनिक औसत सापेक्ष आर्द्रता 95% से अधिक नहीं होनी चाहिए, जबकि मासिक औसत 90% से अधिक नहीं होनी चाहिए।

स्थापना वातावरण विस्फोटक या संक्षारक गैसों, प्रवाहकीय धूल और गंभीर कंपन से मुक्त होना चाहिए। मानक सेवा शर्तों के बाहर की स्थापनाओं के लिए, Usune के साथ तकनीकी आवश्यकताओं की पुष्टि की जानी चाहिए उत्पादन से पहले ताकि उचित कॉन्फ़िगरेशन का मूल्यांकन किया जा सके।

यूसुने क्यों?

14+ वर्षों का अनुभव

यूसुने के पास विद्युत उपकरण क्षेत्र में 14 वर्षों से अधिक का अनुभव है और वह एक अनुभवी अनुसंधान एवं विकास टीम रखता है परियोजना-विशिष्ट आवश्यकताओं के अनुसार उपकरण विन्यास विकसित करने में सक्षम।

सख्त गुणवत्ता निरीक्षण

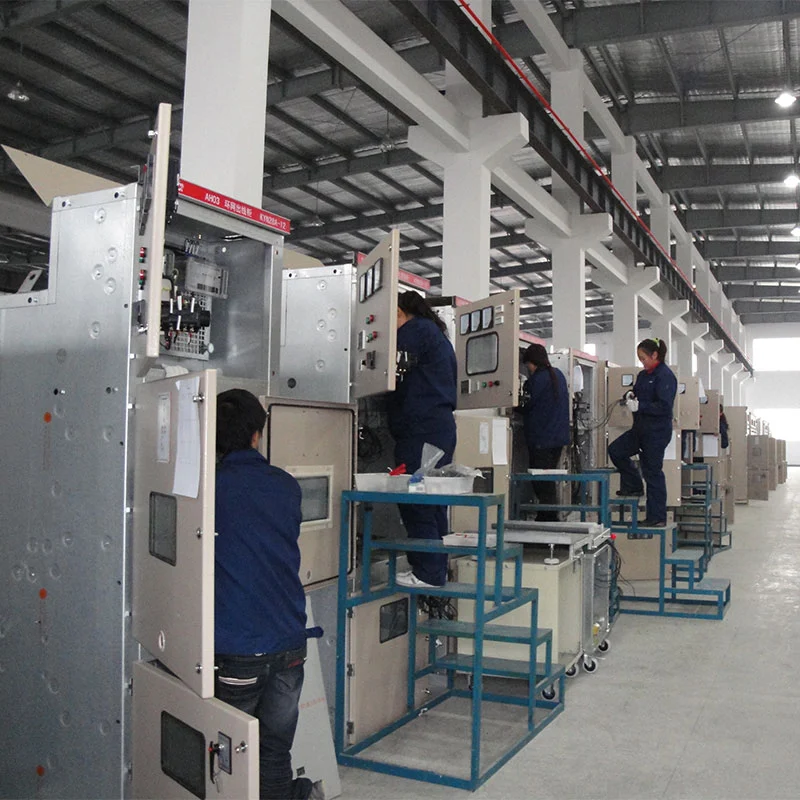

गुणवत्ता नियंत्रण में घटक, असेंबली, विद्युत प्रदर्शन और तैयार उत्पाद शामिल हैं। नियमित परीक्षण हैं उत्पाद के प्रदर्शन को सत्यापित करने और वितरित स्विचगियर सुनिश्चित करने के लिए उपकरण के कारखाने छोड़ने से पहले आयोजित किया जाता है सहमत तकनीकी आवश्यकताओं को पूरा करता है।

प्रोजेक्ट-आधारित डिज़ाइन

विभिन्न परियोजनाओं के लिए अलग-अलग वर्तमान रेटिंग, कैबिनेट संयोजन, सुरक्षा व्यवस्था और नियंत्रण की आवश्यकता हो सकती है कार्य. यूज़्यून ग्राहक सिंगल-लाइन आरेखों के आधार पर इंजीनियरिंग संचार और कॉन्फ़िगरेशन सहायता प्रदान करता है और तकनीकी विशिष्टताएँ।

स्थिर उत्पादन

मानक कॉन्फ़िगरेशन के लिए, Usune पुष्टि के बाद लगभग 15-20 दिनों की उत्पादन अवधि प्रदान कर सकता है भुगतान, कॉन्फ़िगरेशन और ऑर्डर मात्रा के आधार पर वास्तविक लीड समय के साथ।

संपूर्ण परीक्षण दस्तावेज़ीकरण

यूज़्यून ग्राहक निरीक्षण, परियोजना का समर्थन करने के लिए उत्पाद परीक्षण रिपोर्ट और प्रासंगिक तकनीकी दस्तावेज़ीकरण बनाए रखता है अनुमोदन, और आपूर्तिकर्ता योग्यता प्रक्रियाएं।

कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट

उपकरण को कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट के लिए संदर्भित किया गया है, जहां मध्यम-वोल्टेज विद्युत विशिष्ट एयरोस्पेस बुनियादी ढांचे के लिए वितरण उपकरण की आवश्यकता थी।

रॉकेट प्रक्षेपण सुविधाओं में महत्वपूर्ण विद्युत भार और सहायक प्रणालियाँ होती हैं जिनके लिए भरोसेमंद शक्ति की आवश्यकता होती है वितरण और नियंत्रित स्विचिंग प्रक्रियाएँ। इस प्रकार की परियोजना में, स्विचगियर कॉन्फ़िगरेशन की आवश्यकता होती है न केवल विद्युत क्षमता बल्कि परिचालन सुरक्षा, दोष अलगाव, रखरखाव पहुंच आदि पर भी विचार करें समग्र बिजली वितरण प्रणाली के भीतर उपकरण एकीकरण।

निकासी योग्य वैक्यूम सर्किट ब्रेकर संरचना और पांच-प्रूफ मैकेनिकल इंटरलॉकिंग सिस्टम एक उपयुक्त प्रदान करते हैं नियंत्रित स्विचिंग और रखरखाव कार्यों के लिए कॉन्फ़िगरेशन। आगे विभाजित कैबिनेट संरचना ब्रेकर, बसबार, केबल और नियंत्रण अनुभागों के बीच अलगाव का समर्थन करता है।

परियोजना संदर्भ यूसुने की मध्यम-वोल्टेज स्विचगियर तकनीक की विशिष्टताओं के लिए प्रयोज्यता को प्रदर्शित करता है बुनियादी ढांचा जहां विद्युत वितरण विश्वसनीयता और परिचालन सुरक्षा महत्वपूर्ण इंजीनियरिंग हैं विचार.

मानक और प्रमाणपत्र

उत्पाद का निर्माण मध्यम-वोल्टेज स्विचगियर के लिए लागू आईईसी और जीबी आवश्यकताओं के संदर्भ में किया जाता है विद्युत उपकरण. Usune ISO 9001 गुणवत्ता प्रबंधन प्रणाली, ISO 14001 पर्यावरण के अनुसार संचालित होता है प्रबंधन प्रणाली, और ISO 45001 व्यावसायिक स्वास्थ्य और सुरक्षा प्रबंधन प्रणाली।

यह उत्पाद लागू अंतर्राष्ट्रीय बाज़ारों के लिए CE प्रमाणीकरण के साथ भी उपलब्ध है। परीक्षण रिपोर्ट और तकनीकी परियोजना और ग्राहक की आवश्यकताओं के अनुसार दस्तावेज़ीकरण प्रदान किया जा सकता है।

अक्सर पूछे जाने वाले प्रश्न

उपकरण किस वोल्टेज रेंज का समर्थन करता है?

मानक कॉन्फ़िगरेशन में 3.6kV, 7.2kV और 12kV अनुप्रयोग शामिल हैं। एक विशिष्ट परियोजना के लिए, रेटेड वोल्टेज और विद्युत प्रणाली की आवश्यकताओं के अनुसार इन्सुलेशन मापदंडों की पुष्टि की जानी चाहिए।

निकासी योग्य ट्रॉली का उद्देश्य क्या है?

निकासी योग्य ट्रॉली वैक्यूम सर्किट ब्रेकर को ऑपरेटिंग और पृथक स्थितियों के बीच ले जाने की अनुमति देती है। यह स्थायी रूप से तय किए गए ब्रेकर की तुलना में निरीक्षण, परीक्षण, प्रतिस्थापन और रखरखाव को अधिक सुविधाजनक बनाता है व्यवस्था.

फाइव-प्रूफ इंटरलॉक क्या है?

फाइव-प्रूफ सिस्टम एक यांत्रिक सुरक्षा इंटरलॉक है जिसे गलत ऑपरेटिंग अनुक्रमों को रोकने के लिए डिज़ाइन किया गया है। इससे मदद मिलती है ब्रेकर के अनुचित संचालन, लोड के तहत ट्रॉली की गति, गलत अर्थिंग स्विच संचालन, ऊर्जा उत्पन्न करने से रोकें अर्थयुक्त सर्किट, और ऊर्जावान डिब्बों तक आकस्मिक पहुंच।

क्या कैबिनेट कॉन्फ़िगरेशन को अनुकूलित किया जा सकता है?

हाँ। स्विचगियर को इनकमिंग, आउटगोइंग, पीटी, मीटरिंग, बस सेक्शनलाइज़र, या आइसोलेशन कैबिनेट के रूप में व्यवस्थित किया जा सकता है परियोजना के विद्युत विन्यास के अनुसार।

क्या आप OEM सेवा प्रदान कर सकते हैं?

हाँ। Usune ग्राहक लोगो, कंपनी के नाम और प्रोजेक्ट-विशिष्ट कॉन्फ़िगरेशन जैसी OEM आवश्यकताओं का समर्थन करता है। तकनीकी और उत्पादन पुष्टि के अधीन।

सामान्य लीड टाइम क्या है?

मानक कॉन्फ़िगरेशन के लिए, सामान्य उत्पादन अवधि भुगतान और तकनीकी के बाद लगभग 15-20 दिन होती है पुष्टि. वास्तविक लीड समय उत्पाद कॉन्फ़िगरेशन, मात्रा और परियोजना आवश्यकताओं पर निर्भर करता है।

गुणवत्ता कैसे नियंत्रित की जाती है?

यूज़्यून अंतिम असेंबली के माध्यम से घटकों से गुणवत्ता निरीक्षण करता है और शिपमेंट से पहले नियमित परीक्षण करता है। प्रासंगिक परीक्षण रिपोर्ट ग्राहक और परियोजना आवश्यकताओं के अनुसार प्रदान की जा सकती हैं।

वारंटी अवधि क्या है?

सहमत बिक्री और तकनीकी के अधीन, मानक वारंटी अवधि शिपिंग तिथि से 12 महीने है शर्तें.

एक प्रोजेक्ट कोटेशन प्राप्त करें

यदि आप बिजली संयंत्र, सबस्टेशन, औद्योगिक सुविधा, खनन परियोजना के लिए मध्यम वोल्टेज वीसीबी पैनल की सोर्सिंग कर रहे हैं, वाणिज्यिक भवन, या विशेष बुनियादी ढांचा परियोजना, यूसुने आपके आधार पर कॉन्फ़िगरेशन सहायता प्रदान कर सकता है विद्युत आवश्यकताएँ.

अपना सिंगल-लाइन आरेख, रेटेड वोल्टेज, रेटेड करंट, शॉर्ट-सर्किट स्तर, कैबिनेट मात्रा और आवश्यक भेजें तकनीकी मूल्यांकन और उद्धरण के लिए यूसुने को कार्य करता है।
