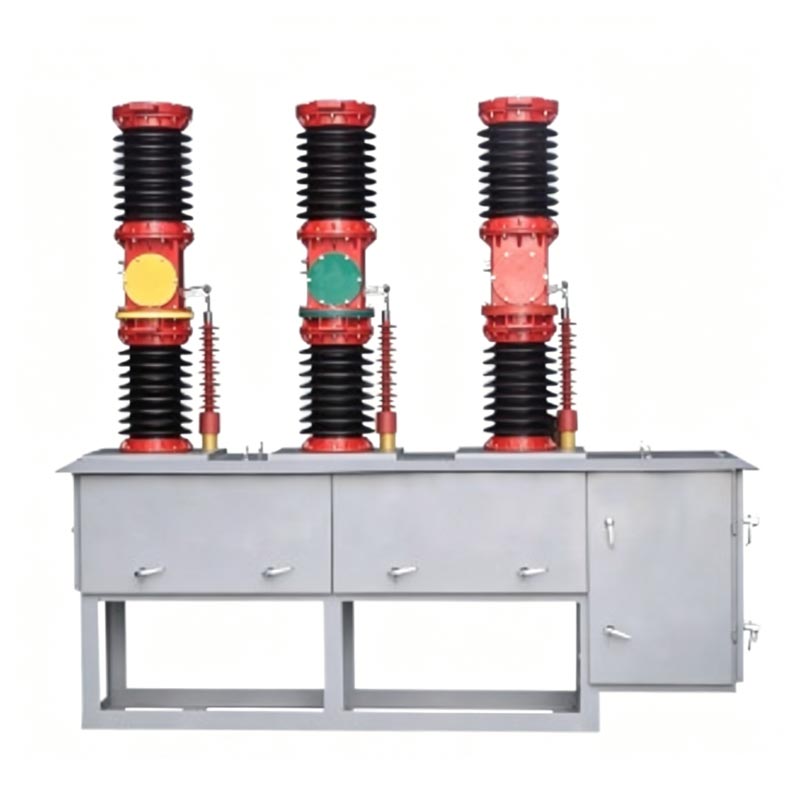

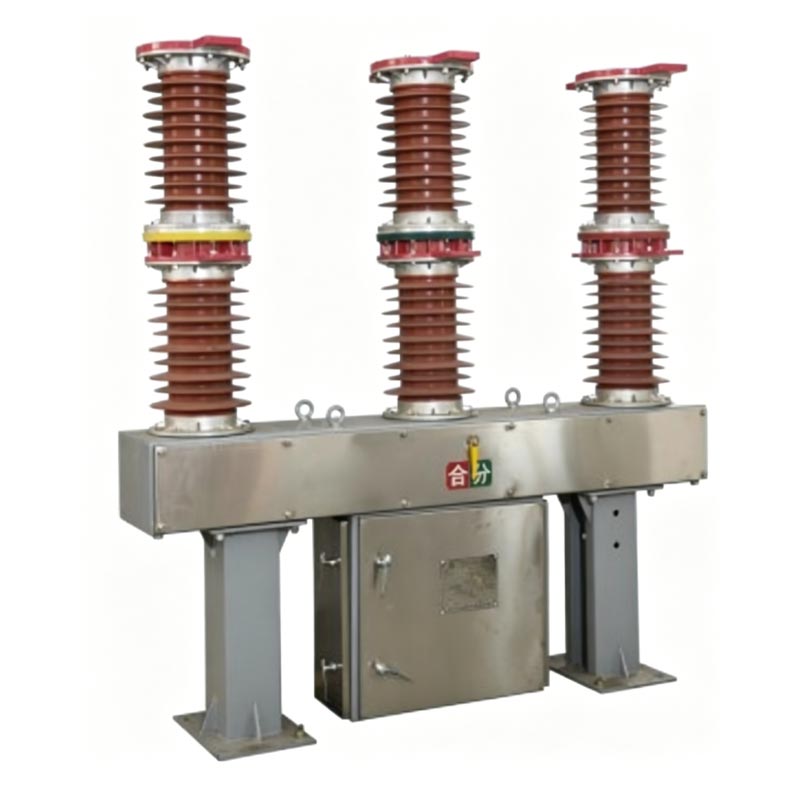

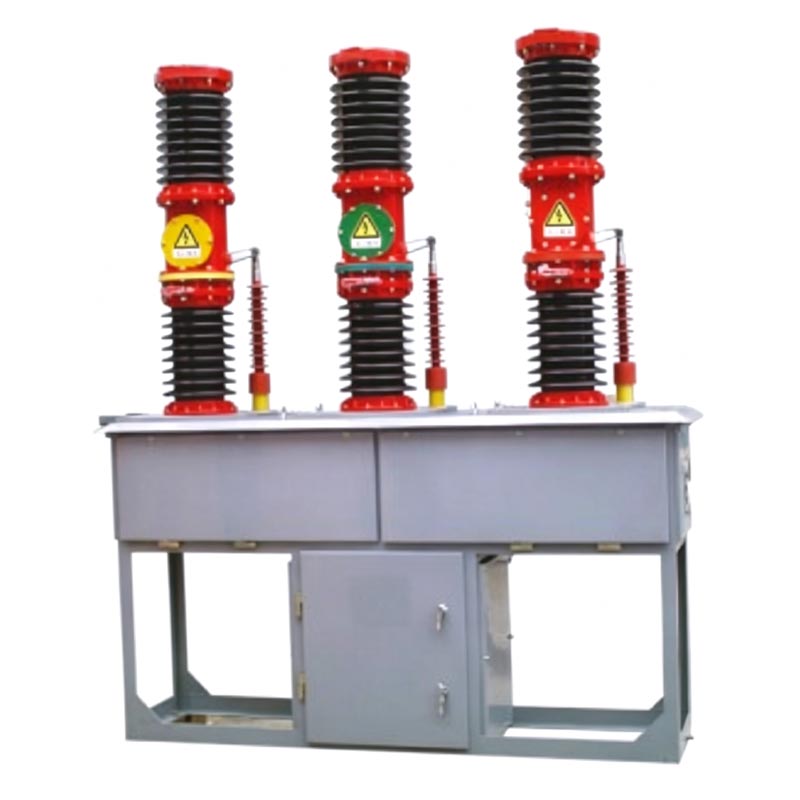

Usune Zw7-40.5 आउटडोर वैक्यूम सर्किट ब्रेकर एक आउटडोर हाई-वोल्टेज वैक्यूम सर्किट ब्रेकर है जो 50Hz के लिए उपयुक्त है। तीन चरण एसी, 24-40.5 केवी बिजली पारेषण और वितरण प्रणाली, मुख्य रूप से सिस्टम नियंत्रण, सुरक्षा के लिए उपयोग किया जाता है। अनुभागीयकरण, और कैपेसिटर बैंक स्विचिंग। जब एक रिक्लोजर के साथ संयोजन में उपयोग किया जाता है, तो यह बुद्धिमान खंडित सक्षम बनाता है बिजली व्यवस्था का नियंत्रण पुनः बंद करना; यह स्प्रिंग या इलेक्ट्रोमैग्नेटिक ऑपरेटिंग तंत्र का समर्थन करता है, इसमें स्थिर यांत्रिक है प्रदर्शन, और आग या विस्फोट का कोई खतरा नहीं है; यह GB1984-1989 "एसी हाई वोल्टेज सर्किट ब्रेकर" और का अनुपालन करता है IEC56, IEC62271-100 "हाई वोल्टेज एसी सर्किट ब्रेकर" मानक।
1. उत्कृष्ट ब्रेकिंग प्रदर्शन: वैक्यूम आर्क-बुझाने वाली तकनीक का उपयोग करता है, जिसके परिणामस्वरूप मजबूत ब्रेकिंग होती है
क्षमता, लंबा विद्युत जीवन और 10,000 चक्र तक का यांत्रिक जीवन।
2. रखरखाव-मुक्त और विश्वसनीय: सरल संरचना, नियमित रखरखाव की आवश्यकता नहीं, और लंबी सेवा जीवन।
3. उत्कृष्ट इन्सुलेशन और प्रदूषण-विरोधी प्रदर्शन: मजबूत आउटडोर इन्सुलेशन प्रदर्शन और उत्कृष्ट
प्रदूषण विरोधी क्षमता.
4. लचीला इंटेलिजेंट कॉन्फ़िगरेशन: एक अंतर्निर्मित वर्तमान ट्रांसफार्मर (0.2S तक सटीकता) से सुसज्जित किया जा सकता है
वर्ग) पैमाइश और तीन-चरण लिंकेज सुरक्षा के लिए।
5. ऑपरेटिंग तंत्र की व्यापक अनुकूलता: स्प्रिंग या इलेक्ट्रोमैग्नेटिक ऑपरेटिंग तंत्र के अनुकूल, सक्षम बनाना
लगातार और विश्वसनीय संचालन।

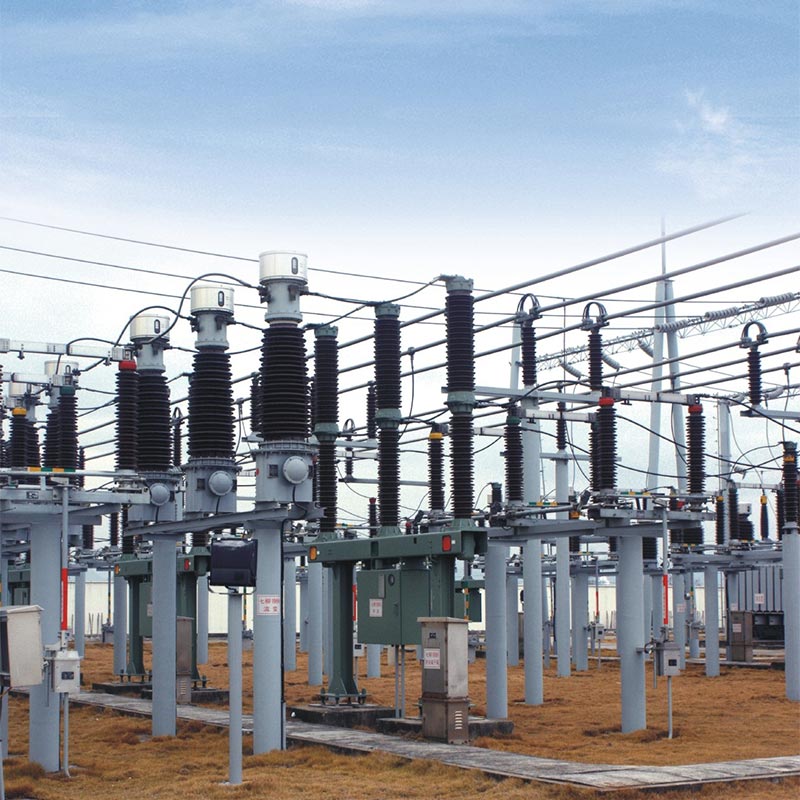

1. 24-40.5kV पारेषण और वितरण लाइनें और सबस्टेशन
2. शहरी और ग्रामीण पावर ग्रिड नवीकरण और विस्तार परियोजनाएं
3. पवन फार्म, सौर ऊर्जा संयंत्र, और औद्योगिक बिजली प्रणालियाँ
4. कैपेसिटर बैंक स्विचिंग और टाई सर्किट ब्रेकर अनुप्रयोग
5. तटीय, ऊंचाई वाले और अत्यधिक प्रदूषित क्षेत्र
1. परियोजना का नाम: उत्तरी चीन में 35kV पवन फार्म ग्रिड कनेक्शन परियोजना
2. ग्राहक: स्टेट ग्रिड हेबेई इलेक्ट्रिक पावर कंपनी लिमिटेड
3. परियोजना पृष्ठभूमि: यह पवन फार्म उच्च आर्द्रता, भारी नमक स्प्रे और तटीय क्षेत्र में स्थित है बार-बार तूफान आना। इसके 35kV आउटगोइंग लाइन सिस्टम को नियंत्रण, फॉल्ट के लिए विश्वसनीय सर्किट ब्रेकर की आवश्यकता होती है अलगाव, और स्वचालित पुनः समापन संचालन।
4. समाधान: Uxin Electric ने Zw7-40.5 आउटडोर वैक्यूम सर्किट ब्रेकर के 12 सेट प्रदान किए, जो सुसज्जित हैं स्प्रिंग-संचालित तंत्र और 0.2S-क्लास अंतर्निर्मित वर्तमान ट्रांसफार्मर।
5. अनुप्रयोग उपलब्धियाँ
- उच्च आर्द्रता और उच्च नमक स्प्रे वातावरण में 5 वर्षों से अधिक समय तक स्थिर संचालन
- 187 शॉर्ट-सर्किट ब्रेकिंग ऑपरेशनों में 100% सफलता दर
- इंटेलिजेंट रिक्लोजिंग फ़ंक्शन बिजली आउटेज समय को 85% तक कम कर देता है
- रखरखाव-मुक्त डिज़ाइन वार्षिक संचालन और रखरखाव लागत को 60% तक कम कर देता है
6. ग्राहक प्रतिक्रिया
"Usune Zw7-40.5 आउटडोर वैक्यूम सर्किट ब्रेकर ने हमारे तटीय क्षेत्र में बेहद विश्वसनीय प्रदर्शन का प्रदर्शन किया है पवन फार्म. इसके प्रदूषण निवारण प्रदर्शन और बुद्धिमान सुरक्षा कार्यों में काफी सुधार हुआ है ग्रिड स्थिरता।” - प्रोजेक्ट मैनेजर, स्टेट ग्रिड हेबेई इलेक्ट्रिक पावर कंपनी लिमिटेड।
| वस्तु | इकाई | पैरामीटर | |
| रेटेड वोल्टेज | के.वी | 40.5 | |
| रेटेड इन्सुलेशन स्तर | 1 मिनट पावर फ्रीक्वेंसी वोल्टेज का सामना करती है | के.वी | 95 |
| बिजली का आवेग वोल्टेज का सामना करता है (पीक वैल्यू) | के.वी | 185 | |
| वर्तमान मूल्यांकित | A | 630/1000/1250/1600/2000 | |
| रेटेड शॉर्ट सर्किट ड्रॉप आउट करंट | के.ए | 12.5/16/20/25/31.5 | |
| रेटेड संचालन अनुक्रम | 0-0.3s-C0-180s-0 | ||
| रेटेड शॉर्ट ब्रेक करंट के लिए ब्रेक टाइम | टाइम्स | 12 | |
| रेटेड शॉर्ट सर्किट ब्रेक और क्लोज करंट (पीक) | के.ए | 50/63/80 | |
| रेटेड शिखर धारा का सामना करता है | के.ए | 50/63/80 | |
| रेटेड कम समय करंट झेलने के लिए | के.ए | 20/25/31.5 | |
| रेटेड शॉर्ट सर्किट अवधि का समय | s | 4 | |
| औसत स्विच ऑफ गति | एमएस | 1.5 ± 0.20 | |
| औसत स्विचिंग गति | एमएस | 0.7 ± 0.2 | |
| अनुबंध स्विच-ऑन बाउंस समय | एमएस | ≤ 2 | |
| तीन-चरण स्विच-ऑन/ऑफ सिंक्रोनिटी समय अंतर | एमएस | ≤ 2 | |
| स्विच-ऑन समय | एमएस | ≤ 150 | |
| स्विच-ऑफ समय | एमएस | ≤ 70 | |
| यांत्रिक जीवन | टाइम्स | 10000 | |
| रेटेड ऑपरेटिंग वोल्टेज और सहायक सर्किट रेटेड वोल्टेज | V | डीसी/एसी110,220 | |
| प्रत्येक चरण लूप डीसी प्रतिरोध (उपकरण ट्रांसफार्मर शामिल नहीं) | μΩ | ≤ 50 | |
| प्रत्येक चरण लूप डीसी प्रतिरोधी | मिमी | 3 | |
ए: स्प्रिंग-संचालित या विद्युत-चुंबकीय-संचालित तंत्र का उपयोग किया जा सकता है। स्प्रिंग-संचालित तंत्र उच्च पेशकश करते हैं विश्वसनीयता और कम रखरखाव लागत, जो उन्हें अधिकांश बाहरी अनुप्रयोगों के लिए उपयुक्त बनाती है।
उत्तर: हाँ. ऑर्डर करते समय वर्तमान अनुपात और सटीकता वर्ग (0.2S/0.5/10P10) निर्दिष्ट किया जाना चाहिए।
उत्तर: सामान्य उपयोग के तहत, रखरखाव-मुक्त अवधि 10-15 वर्ष है। हर 2 साल में एक दृश्य निरीक्षण की सिफारिश की जाती है, और हर 5 साल में एक छोटा यांत्रिक निरीक्षण।
Usune Zw7-40.5 आउटडोर वैक्यूम सर्किट ब्रेकर उन्नत वैक्यूम तकनीक, मजबूत संरचनात्मक डिजाइन और को जोड़ती है बुद्धिमान विशेषताएं. एक विश्वसनीय चीनी आपूर्तिकर्ता के रूप में, यूसुने इलेक्ट्रिक लगातार उच्च गुणवत्ता सुनिश्चित करता है उच्च प्रदर्शन वाले उत्पाद, जो उन्हें आधुनिक बिजली प्रणालियों के लिए एक आदर्श विकल्प बनाते हैं जो विश्वसनीयता, सुरक्षा और मांग करते हैं कम जीवन-चक्र लागत.
