11 केवी पोल माउंटेड वैक्यूम सर्किट ब्रेकर

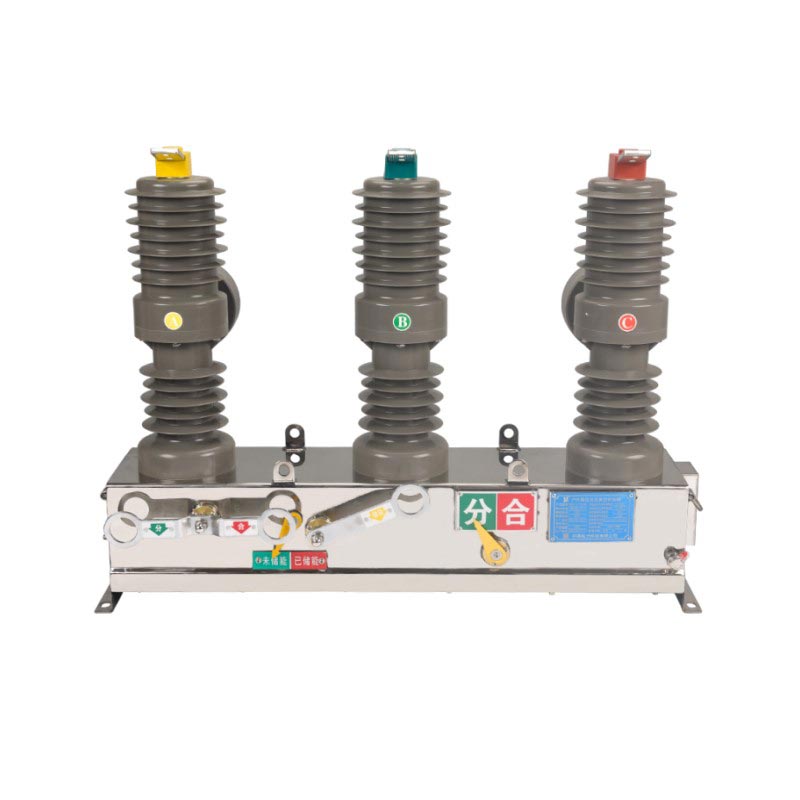

Usune ZW32-12 11 kV पोल माउंटेड वैक्यूम सर्किट ब्रेकर एक आउटडोर पोल-माउंटेड वैक्यूम सर्किट ब्रेकर है विशेष रूप से 10kV-12kV बिजली वितरण प्रणालियों के लिए डिज़ाइन किया गया। इसके लिए उच्च-विश्वसनीयता वाले वैक्यूम इंटरप्टर का उपयोग किया जाता है चाप विभिन्न धाराओं को बुझाने, सटीक और सुरक्षित रूप से चालू और बंद करना। इसकी मजबूत यांत्रिक संरचना समर्थन करती है बारंबार संचालन और बार-बार स्विचिंग की आवश्यकता वाले परिदृश्यों के लिए उपयुक्त है।

- रेटेड वोल्टेज: 12kV (10kV/11kV सिस्टम के साथ संगत)
- आवृत्ति: 50/60 हर्ट्ज
- चरणों की संख्या: तीन चरण एसी
- इन्सुलेशन: आउटडोर-ग्रेड एंटी-एजिंग और संक्षारण प्रतिरोधी सामग्री
- संचालन विधि: मैनुअल/इलेक्ट्रिक, बुद्धिमान नियंत्रकों के साथ संगत

मुख्य विशेषताएं और लाभ

1. सुपीरियर ब्रेकिंग परफॉर्मेंस

- तेज़ वैक्यूम आर्क बुझाने की गति, कम ब्रेकिंग समय और उच्च परिचालन स्थिरता;
- उत्कृष्ट शॉर्ट-सर्किट तोड़ने की क्षमता, प्रभावी ढंग से लाइनों और उपकरणों की सुरक्षा;
- लंबे यांत्रिक और विद्युत जीवन, लगातार ऑपरेशन परिदृश्यों के लिए उपयुक्त।

2. बुद्धिमान "चार रिमोट" कार्य

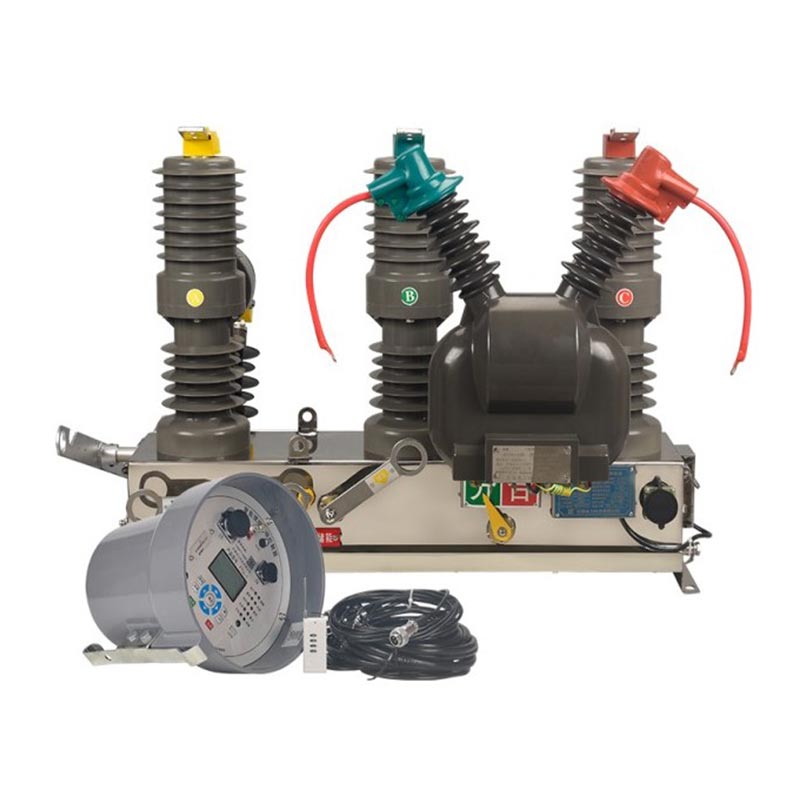

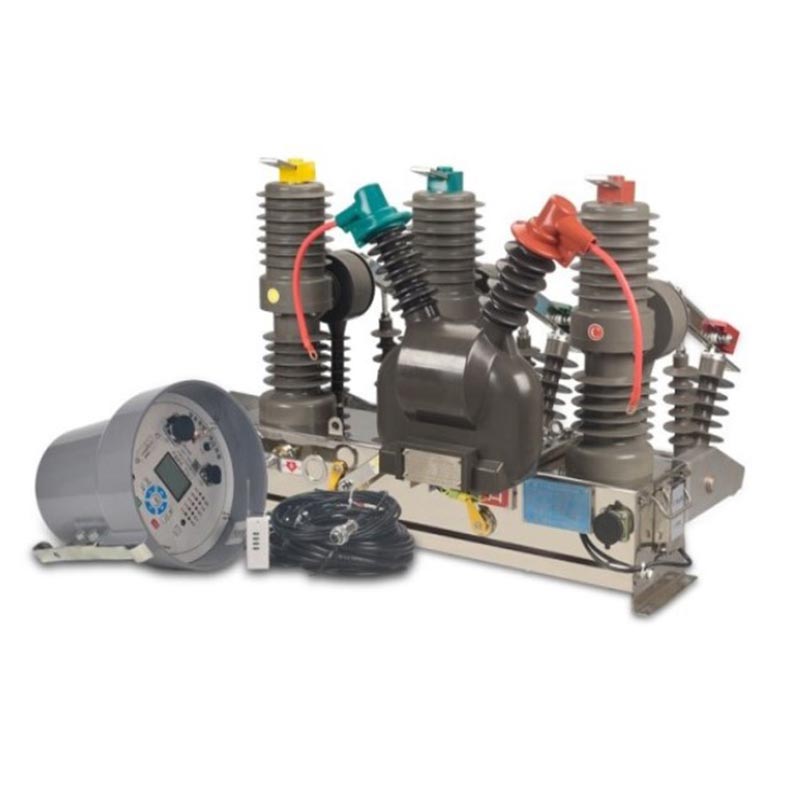

जब यूज़्यून बुद्धिमान नियंत्रक के साथ जोड़ा जाता है, तो यह एक स्वचालित रिक्लोज़र बना सकता है, यह महसूस करते हुए:
- रिमोट कंट्रोल: डिस्पैच सेंटर द्वारा रिमोट खोलने और बंद करने का संचालन;
- टेलीमेट्री: वर्तमान, वोल्टेज, बिजली और ऊर्जा डेटा की वास्तविक समय की निगरानी;
- रिमोट सिग्नलिंग: सक्रिय रूप से उपकरण की स्थिति, अलार्म और गलती की जानकारी देना;
- रिमोट समायोजन: सुरक्षा मापदंडों की ऑनलाइन सेटिंग और संशोधन।

3. टिकाऊ आउटडोर डिज़ाइन

- पूरी तरह से संलग्न IP54+ सुरक्षा रेटिंग, डस्टप्रूफ, रेनप्रूफ और संक्षेपण-प्रूफ;
- -40℃ से +70℃ तक के वातावरण में स्थिर संचालन, नमक स्प्रे, नमी और प्रदूषण के प्रति प्रतिरोधी;
- कॉम्पैक्ट संरचना, पोल-माउंटेबल, स्थापित करने में आसान और न्यूनतम रखरखाव की आवश्यकता होती है।

वास्तविक दुनिया का अनुप्रयोग मामला

1. परियोजना

अनहुई प्रांत, चीन में ग्रामीण पावर ग्रिड स्वचालन उन्नयन परियोजना

2। पृष्ठभूमि

ग्रामीण विद्युत ग्रिडों में बारंबार क्षणिक दोष (बिजली का गिरना, पेड़ से संपर्क), धीमी दोष अलगाव गति, और बड़े पैमाने पर बिजली कटौती का उच्च जोखिम।

3. समाधान

10kV ओवरहेड लाइनों के लिए पोल-माउंटेड रिक्लोजर के रूप में बुद्धिमान नियंत्रकों के साथ 120 Usune ZW32-12 रिक्लोजर तैनात करें।

4. आवेदन परिणाम:

- दोष अलगाव: शॉर्ट-सर्किट दोषों के लिए 50 एमएस के भीतर स्वचालित ट्रिपिंग, 1 मिनट के भीतर बिजली बहाली गैर-दोषपूर्ण क्षेत्र;
- क्षणिक दोष उन्मूलन: स्वचालित पुन: बंद करने से 85% अस्थायी बिजली कटौती समाप्त हो जाती है;
- रिमोट प्रबंधन: "चार रिमोट" फ़ंक्शन ऑन-साइट निरीक्षण कार्यभार को 60% तक कम करते हैं और प्रेषण में सुधार करते हैं दक्षता 70%;

- विश्वसनीयता: दो साल से अधिक के संचालन के बाद, विफलताओं (एमटीबीएफ) के बीच का औसत समय >85,000 घंटे है बिना किसी बड़ी खराबी के, 30,000 से अधिक ग्रामीण उपयोगकर्ताओं के लिए बिजली आपूर्ति की विश्वसनीयता में सुधार हुआ।

मुख्य तकनीकी पैरामीटर

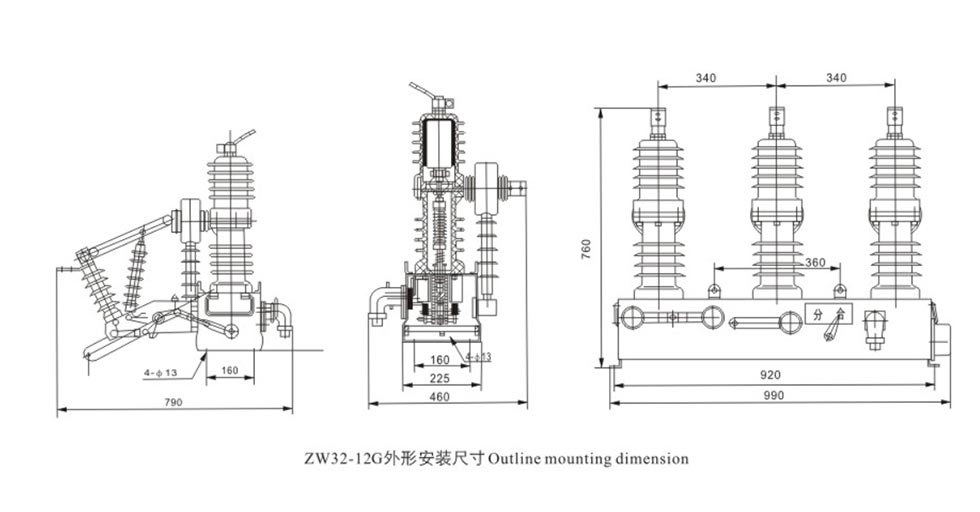

बाहरी आयाम

परियोजना के संबंध मे

कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट

जाँच रिपोर्ट

अक्सर पूछे जाने वाले प्रश्न

Q1: ZW32-12 11 kV पोल माउंटेड वैक्यूम सर्किट ब्रेकर लगातार ऑपरेशन परिदृश्यों के लिए उपयुक्त क्यों है?

ए: इसके वैक्यूम इंटरप्रेटर में कम संपर्क घिसाव और लंबा विद्युत जीवन है; इसका सटीक स्प्रिंग ऑपरेटिंग तंत्र उच्च यांत्रिक स्थिरता है (यांत्रिक संचालन गिनती ≥10,000 बार); इसकी सामग्री और संरचना हैं थकान-प्रतिरोधी, बार-बार ऑपरेशन के दौरान स्थिर प्रदर्शन बनाए रखना, इसे बार-बार के लिए उपयुक्त बनाना कैपेसिटर बैंक और औद्योगिक लाइनों जैसे स्विचिंग परिदृश्य।

Q2: "चार रिमोट" फ़ंक्शन कैसे कार्यान्वित किए जाते हैं?

उत्तर: ZW32-12 को RS-485 या वायरलेस (4G/LoRa) के माध्यम से Usune FTU नियंत्रक से कनेक्ट करें। नियंत्रक उपकरण एकत्रित करता है डेटा, मास्टर स्टेशन के साथ संचार करता है, और रिमोट कमांड निष्पादित करता है, जिससे रिमोट कंट्रोल प्राप्त होता है, वास्तविक समय टेलीमेट्री, स्थिति रिमोट सिग्नलिंग, और ऑनलाइन रिमोट समायोजन कार्य।

Q3: बाहरी उपयोग के लिए किस रखरखाव की आवश्यकता है?

उत्तर: यह उत्पाद वस्तुतः रखरखाव-मुक्त है। नियमित जांच की अनुशंसा की जाती है:
- हर 1-2 साल में: सील, फास्टनरों और इन्सुलेशन प्रदर्शन की जाँच करें;
- हर 2-3 साल में: वैक्यूम इंटरप्रेटर की अखंडता की जांच करें और संपर्क प्रतिरोध को मापें;
- हर 5 साल में: मैकेनिकल और इलेक्ट्रिकल प्रदर्शन का व्यापक अंशांकन करें। यूसुने प्रदान करता है आजीवन तकनीकी सहायता और प्रशिक्षण सेवाएँ।

निष्कर्ष

Usune ZW32-12 11 KV पोल माउंटेड वैक्यूम सर्किट ब्रेकर उत्कृष्ट प्रदर्शन, बुद्धिमान संचालन को जोड़ता है। और स्थायित्व. चीन में एक अग्रणी निर्माता के रूप में, यूसुने शहरी और शहरी परिवेश को अपनाते हुए विश्वसनीय उत्पाद गुणवत्ता सुनिश्चित करता है ग्रामीण बिजली ग्रिड, औद्योगिक पार्क और नई ऊर्जा प्रणालियाँ, जो इसे आधुनिक बिजली में पसंदीदा उपकरण बनाती हैं वितरण क्षेत्र. अपने परिपक्व क्षेत्र अनुप्रयोग अनुभव और व्यापक तकनीकी सहायता के साथ, यूसुने के पास है वैश्विक विद्युत अवसंरचना क्षेत्र में एक विश्वसनीय आपूर्तिकर्ता और निर्माता बनें।
