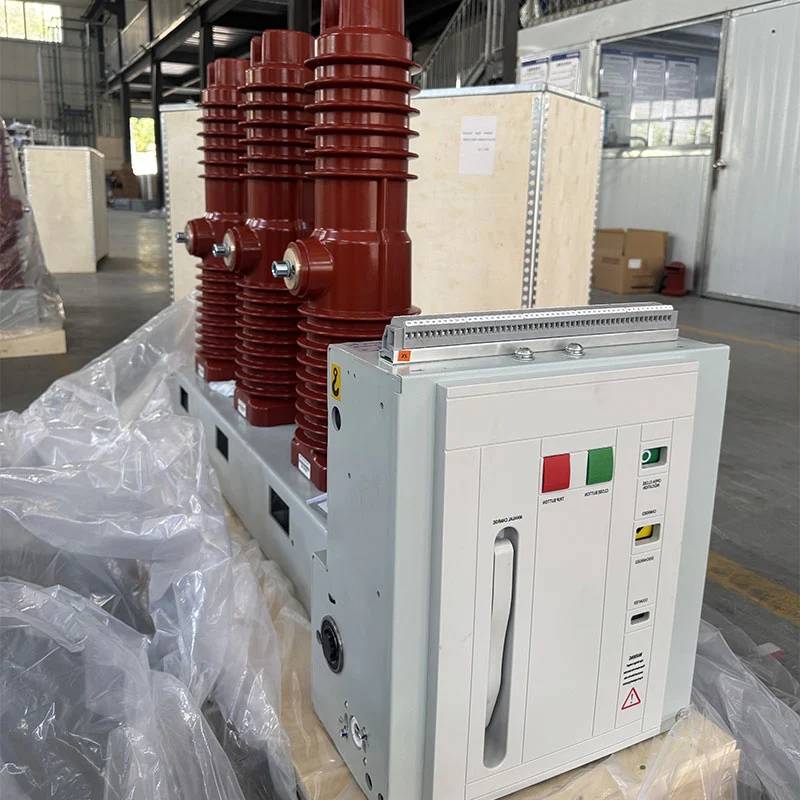

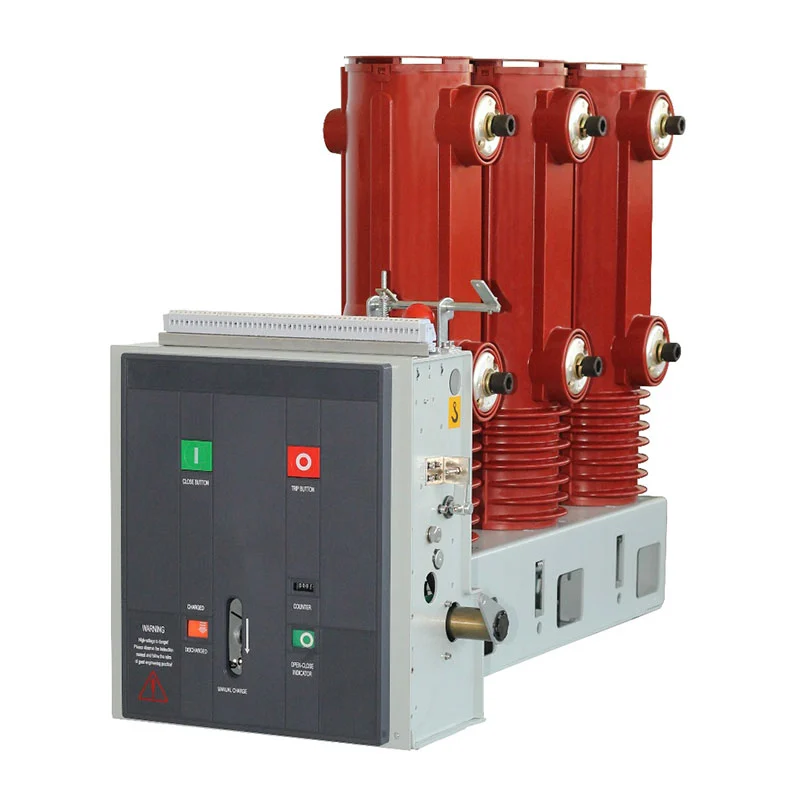

ZN85C-40.5 40.5kV इंडोर वैक्यूम सर्किट ब्रेकर

पूर्ण स्विचगियर कैबिनेट के विपरीत, यह ZN85C-40.5 40.5kV इंडोर वैक्यूम सर्किट ब्रेकर कोर पर केंद्रित है पावर सर्किट का स्विचिंग फ़ंक्शन। इसकी निश्चित साइड-माउंटेड संरचना, मॉड्यूलर स्प्रिंग ऑपरेटिंग तंत्र और वैक्यूम रुकावट तकनीक सिस्टम सहित 40.5kV श्रेणी के इनडोर अनुप्रयोगों के लिए एक व्यावहारिक समाधान प्रदान करती है जहां बार-बार स्विचिंग ऑपरेशन की आवश्यकता होती है।

लगातार स्विचिंग के लिए मैकेनिकल डिज़ाइन

मॉड्यूलर स्प्रिंग ऑपरेटिंग तंत्र

ऑपरेटिंग तंत्र विशेष रूप से 40.5kV वैक्यूम सर्किट ब्रेकर की विशेषताओं के लिए डिज़ाइन किया गया है। यह ब्रेकर फ्रेम के भीतर स्थापित एक मॉड्यूलर स्प्रिंग तंत्र को अपनाता है, जो यांत्रिक आउटपुट विशेषताओं की अनुमति देता है वैक्यूम इंटरप्रेटर की परिचालन आवश्यकताओं से मेल खाने के लिए।

तंत्र को ब्रेकर की ऊपरी और निचली व्यवस्था के आसपास डिज़ाइन किया गया है और इसका एक एकीकृत हिस्सा बनता है समग्र संरचना. यह कॉन्फ़िगरेशन स्थिर आधार प्रदान करते हुए यांत्रिक ट्रांसमिशन पथ को सरल बनाता है बंद करने और खोलने का कार्य।

फिक्स्ड साइड-माउंटेड संरचना

फिक्स्ड साइड-माउंटेड कॉन्फ़िगरेशन इनडोर विद्युत उपकरणों के लिए है जहां ब्रेकर स्थापित किया गया है समर्पित स्विचिंग घटक। प्रोजेक्ट डिज़ाइन के आधार पर, दाएँ आउटगोइंग लाइन, टॉप जैसे कॉन्फ़िगरेशन आने वाली और एम्बेडेड व्यवस्था का चयन किया जा सकता है।

पूर्ण निकासी योग्य स्विचगियर कैबिनेट की तुलना में, यह संरचना प्रोजेक्ट डिजाइनर को ध्यान केंद्रित करने की अनुमति देती है विशिष्ट के अनुसार ब्रेकर को आवश्यक प्राथमिक और माध्यमिक विद्युत उपकरण के साथ एकीकृत करना सिस्टम व्यवस्था.

ऊर्जा भंडारण और संचालन प्रक्रिया

स्प्रिंग ऊर्जा भंडारण

समापन ऊर्जा स्प्रिंग तंत्र में यांत्रिक रूप से संग्रहीत होती है। मोटर के माध्यम से ऊर्जा भंडारण का कार्य पूरा किया जा सकता है या मैन्युअल रूप से ऊर्जा भंडारण हैंडल के साथ। मोटर चालित संचालन के दौरान, ट्रांसमिशन गियर सिस्टम ड्राइव करता है ऊर्जा भंडारण शाफ्ट और समापन स्प्रिंग को तब तक तनाव देता है जब तक निर्दिष्ट संग्रहीत-ऊर्जा स्थिति तक नहीं पहुंच जाता।

ऊर्जा भंडारण पूरा होने के बाद, रिटेनिंग तंत्र स्प्रिंग को स्थिति में रखता है और ऊर्जा-भंडारण करता है संकेतक संबंधित स्थिति में बदल जाता है। जब सहायक स्विच मोटर बिजली की आपूर्ति को भी डिस्कनेक्ट कर देता है संग्रहीत-ऊर्जा स्थिति पर पहुँच जाता है, जिससे ब्रेकर समापन आदेश के लिए तैयार हो जाता है।

समापन कार्य

समापन ऑपरेशन को मैन्युअल रूप से समापन बटन के माध्यम से या विद्युत रूप से नियंत्रण के माध्यम से शुरू किया जा सकता है सर्किट. जब क्लोजिंग इलेक्ट्रोमैग्नेट संचालित होता है, तो संग्रहीत स्प्रिंग ऊर्जा कैम के माध्यम से जारी होती है संचरण तंत्र.

कनेक्टिंग तंत्र तब इंसुलेटेड ऑपरेटिंग रॉड को चलाता है और संपर्क को समापन स्थिति की ओर ले जाता है संपर्क स्प्रिंग को संपीड़ित करना। समापन स्ट्रोक पूरा होने के बाद, रिटेनिंग तंत्र बंद को बनाए रखता है स्थिति और सहायक स्विच तदनुसार बदलते हैं।

ओपनिंग ऑपरेशन

उद्घाटन मैन्युअल रूप से या विद्युत उद्घाटन कमांड के माध्यम से शुरू किया जा सकता है। ओपनिंग रिलीज मैकेनिज्म अनलॉक करता है क्लोजिंग रिटेनर, संपर्क और ब्रेकिंग स्प्रिंग्स की संग्रहीत ऊर्जा को वैक्यूम इंटरप्रेटर को अलग करने की अनुमति देता है संपर्क.

उद्घाटन आंदोलन के अंतिम चरण के दौरान, हाइड्रोलिक बफर शेष यांत्रिक ऊर्जा को अवशोषित करता है पृथक्करण स्थिति को नियंत्रित करता है। यह समन्वित तंत्र नियंत्रित उद्घाटन प्रक्रिया को बनाए रखने में मदद करता है।

विद्युत नियंत्रण विन्यास

कॉइल्स को बंद करना और खोलना

प्रोजेक्ट आवश्यकताओं के अनुसार ब्रेकर को एसी या डीसी ऑपरेटिंग पावर के साथ कॉन्फ़िगर किया जा सकता है। आपूर्ति की गई कॉन्फ़िगरेशन में कॉइल को बंद करने और खोलने के लिए AC110/220V और DC110/220V विकल्प शामिल हैं, जो लचीलापन प्रदान करते हैं विभिन्न सबस्टेशन और औद्योगिक नियंत्रण प्रणालियों के लिए।

क्लोजिंग कॉइल की रेटेड पावर 288W है, जबकि ओपनिंग कॉइल भी 288W पर निर्दिष्ट है। सामान्य संचालन क्लोजिंग कॉइल के लिए वोल्टेज रेंज रेटेड वोल्टेज का 85%-110% और ओपनिंग कॉइल के लिए रेटेड वोल्टेज का 65%-120% है।

ऊर्जा भंडारण मोटर

ऊर्जा भंडारण मोटर अगले समापन ऑपरेशन के लिए स्वचालित तैयारी प्रदान करती है। आपूर्ति की गई ZYJ220 कॉन्फ़िगरेशन 90W की रेटेड इनपुट पावर के साथ DC220V पावर का उपयोग करता है। रेटेड ऑपरेटिंग वोल्टेज पर, ऊर्जा भंडारण समय 15 सेकंड से अधिक नहीं निर्दिष्ट किया गया है।

यह व्यवस्था ब्रेकर को बिना किसी आवश्यकता के ऑपरेशन के बाद अपनी संग्रहीत-ऊर्जा स्थिति को बहाल करने की अनुमति देती है निरंतर मैन्युअल हस्तक्षेप.

40.5kV अनुप्रयोगों के लिए वैक्यूम व्यवधान

वैक्यूम आर्क-बुझाने की तकनीक

वैक्यूम इंटरप्रेटर एक उद्घाटन ऑपरेशन के दौरान विद्युत सर्किट को बाधित करने के लिए जिम्मेदार है। जब संपर्क अलग हो जाते हैं, रुकावट की प्रक्रिया वैक्यूम इंटरप्रेटर के बजाय अंदर होती है वायु-अछूता स्विचिंग कक्ष।

वैक्यूम रुकावट और स्प्रिंग-संचालित मैकेनिकल ट्रांसमिशन का संयोजन ब्रेकर को उपयुक्त बनाता है इनडोर मध्यम-वोल्टेज अनुप्रयोग जहां भरोसेमंद स्विचिंग प्रदर्शन और बार-बार संचालन की आवश्यकता होती है।

बारंबार ऑपरेशन के लिए उपयुक्त

ZN85C-40.5 श्रृंखला का मूल डिज़ाइन बार-बार स्विचिंग की आवश्यकता वाले अनुप्रयोगों पर विचार करता है। इसका संचालन हो रहा है तंत्र 40.5kV वैक्यूम इंटरप्रेटर की विशेषताओं से मेल खाता है, जबकि मोटर चालित ऊर्जा भंडारण सिस्टम बार-बार मैन्युअल चार्जिंग की आवश्यकता को कम करता है।

यह उपकरण को औद्योगिक सुविधाओं, सबस्टेशनों और बिजली संयंत्रों के लिए उपयुक्त बनाता है जहां स्विचिंग संचालन होता है सामान्य विद्युत प्रणाली प्रबंधन का हिस्सा बनें।

विशिष्ट अनुप्रयोग क्षेत्र

बिजली संयंत्रों

ब्रेकर को बिजली उत्पादन में इनडोर बिजली वितरण और विद्युत नियंत्रण प्रणालियों में शामिल किया जा सकता है सुविधाएं, जहां विश्वसनीय स्विचिंग और विद्युत सर्किट की सुरक्षा की आवश्यकता होती है।

उपकेंद्रों

सबस्टेशनों में, निश्चित इनडोर कॉन्फ़िगरेशन को संबंधित उच्च-वोल्टेज विद्युत में एकीकृत किया जा सकता है प्राथमिक सर्किट व्यवस्था, नियंत्रण योजना और सुरक्षा आवश्यकताओं के अनुसार प्रणाली।

औद्योगिक और खनन उद्यम

पर्याप्त विद्युत भार वाले औद्योगिक और खनन सुविधाओं के लिए, ब्रेकर स्विचिंग और प्रदान कर सकता है इनडोर बिजली वितरण प्रणालियों में सुरक्षा कार्य करता है और नियमित आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है स्विचिंग ऑपरेशन.

रिमोट कंट्रोल के साथ विद्युत प्रणाली

चूँकि समापन और उद्घाटन संचालन को विद्युत रूप से नियंत्रित किया जा सकता है, इसलिए ब्रेकर को एक के साथ एकीकृत किया जा सकता है परियोजना डिज़ाइन के अनुसार स्थानीय या दूरस्थ संचालन के लिए उपयुक्त माध्यमिक नियंत्रण प्रणाली।

मुख्य तकनीकी विन्यास

परिचालन लागत वातावरण

इनडोर सेवा शर्तें

उपकरण इनडोर स्थापना के लिए है और इसका उपयोग उच्च-वोल्टेज के लिए उपयुक्त वातावरण में किया जाना चाहिए विद्युत उपकरण. अंतिम परियोजना में परिवेश के तापमान, आर्द्रता, ऊंचाई, वेंटिलेशन आदि पर विचार किया जाना चाहिए संपूर्ण विद्युत विन्यास का निर्धारण करते समय अन्य पर्यावरणीय स्थितियाँ।

स्थापना आवश्यकताएं

ब्रेकर को ऐसे स्थान पर स्थापित किया जाना चाहिए जहां गंभीर कंपन, प्रभाव या संक्षारक पर्यावरणीय स्थिति न हो। स्थापना व्यवस्था को उपकरण के आसपास पर्याप्त संचालन और रखरखाव स्थान भी सुनिश्चित करना चाहिए ब्रेकर और संबंधित विद्युत घटकों के आवश्यक यांत्रिक संरेखण को बनाए रखें।

मानक और गुणवत्ता आश्वासन

विनिर्माण प्रबंधन

झेजियांग यूसुने इलेक्ट्रिक कंपनी लिमिटेड उत्पाद की गुणवत्ता, पर्यावरण को कवर करते हुए एक एकीकृत प्रबंधन प्रणाली लागू करती है प्रबंधन और व्यावसायिक स्वास्थ्य और सुरक्षा। कंपनी के पास आईएसओ 9001, आईएसओ 14001 और आईएसओ 45001 प्रमाणन हैं। असेंबली और निरीक्षण के माध्यम से घटक चयन से नियंत्रित विनिर्माण प्रक्रियाओं का समर्थन करना।

आईईसी, जीबी और सीई अनुपालन

उत्पाद को विद्युत मापदंडों और कॉन्फ़िगरेशन के साथ लागू आईईसी और जीबी मानकों के अनुसार विकसित किया गया है विशिष्ट परियोजना आवश्यकताओं के अनुसार निर्धारित किया गया। लागू के लिए CE प्रमाणीकरण भी उपलब्ध है उत्पाद विन्यास, अंतर्राष्ट्रीय परियोजनाओं के लिए अतिरिक्त दस्तावेज़ीकरण सहायता प्रदान करना।

इंजीनियरिंग परियोजना संदर्भ

कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट

ZN85C-40.5 40.5kV इंडोर वैक्यूम सर्किट ब्रेकर को कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट में संदर्भित किया गया है, मांग में यूसुने के उच्च-वोल्टेज विद्युत उपकरण के लिए एक व्यावहारिक इंजीनियरिंग अनुप्रयोग उदाहरण प्रदान करना औद्योगिक वातावरण.

उत्पाद तुलना

सर्किट ब्रेकर बनाम पूर्ण स्विचगियर

ZN85C-40.5 40.5kV इंडोर वैक्यूम सर्किट ब्रेकर मुख्य रूप से एक स्विचिंग और सुरक्षा घटक है, जबकि एक पूर्ण निकासी योग्य स्विचगियर पैनल ब्रेकर को बसबार, केबल डिब्बों, नियंत्रण उपकरण के साथ एकीकृत करता है। सुरक्षा उपकरण और अन्य कैबिनेट घटक। इसलिए, ब्रेकर तब अधिक उपयुक्त होता है जब प्रोजेक्ट को इसकी आवश्यकता होती है एक बड़ी विद्युत प्रणाली में एकीकरण के लिए समर्पित 40.5kV स्विचिंग डिवाइस।

यूसुने परियोजना सहायता

विद्युत रेखाचित्रों के आधार पर विन्यास

Usune ग्राहक के सिंगल-लाइन आरेख, रेटेड वोल्टेज के अनुसार उचित कॉन्फ़िगरेशन निर्धारित कर सकता है, नियंत्रण शक्ति, स्थापना व्यवस्था और परिचालन आवश्यकताएँ। यह दृष्टिकोण यह सुनिश्चित करने में मदद करता है कि चयनित ब्रेकर आसपास के प्राथमिक और माध्यमिक विद्युत उपकरणों के साथ संगत है।

अनुकूलित विद्युत पैरामीटर

विशेष नियंत्रण वोल्टेज, स्थापना व्यवस्था या परिचालन आवश्यकताओं वाली परियोजनाओं के लिए, तकनीकी उत्पादन से पहले कॉन्फ़िगरेशन पर चर्चा की जा सकती है। यह ZN85C-40.5 40.5kV इंडोर वैक्यूम सर्किट ब्रेकर को अनुमति देता है किसी निश्चित मानक विन्यास पर निर्भर रहने के बजाय वास्तविक विद्युत प्रणाली के अनुकूल बनाया जाए।

अक्सर पूछे जाने वाले प्रश्न

इस उत्पाद का मुख्य अनुप्रयोग क्या है?

यह एक इनडोर 40.5kV वैक्यूम सर्किट ब्रेकर है जिसे बिजली संयंत्रों में विद्युत नियंत्रण और सुरक्षा के लिए डिज़ाइन किया गया है। सबस्टेशन, औद्योगिक सुविधाएं और खनन उद्यम।

क्या ब्रेकर ठीक हो गया है या वापस लेने योग्य है?

ZN85C-40.5 एक निकासी योग्य ट्रॉली संरचना के बजाय एक निश्चित साइड-माउंटेड कॉन्फ़िगरेशन का उपयोग करता है।

क्या इसे मैन्युअल रूप से संचालित किया जा सकता है?

हाँ। स्प्रिंग तंत्र मैनुअल ऊर्जा भंडारण और मैनुअल संचालन का समर्थन करता है, जबकि विद्युत संचालन भी है उपलब्ध.

कौन से नियंत्रण वोल्टेज उपलब्ध हैं?

परियोजना की आवश्यकताओं के अनुसार समापन और उद्घाटन कॉइल्स को AC110/220V या DC110/220V के लिए कॉन्फ़िगर किया जा सकता है।

ऊर्जा भंडारण प्रक्रिया में कितना समय लगता है?

ZYJ220 मोटर कॉन्फ़िगरेशन का निर्दिष्ट ऊर्जा भंडारण समय रेटेड वोल्टेज पर ≤15 सेकंड है।

क्या यह बार-बार स्विच करने के लिए उपयुक्त है?

हाँ। उत्पाद को उन अनुप्रयोगों के लिए डिज़ाइन किया गया है, जिन्हें लागू संचालन के अधीन बार-बार संचालन की आवश्यकता होती है शर्तें और तकनीकी विन्यास।

क्या यूसुने ब्रेकर को अनुकूलित कर सकता है?

हाँ। Usune परियोजना चित्र, विद्युत पैरामीटर, नियंत्रण आवश्यकताओं आदि के अनुसार उत्पाद को कॉन्फ़िगर कर सकता है स्थापना की शर्तें.
