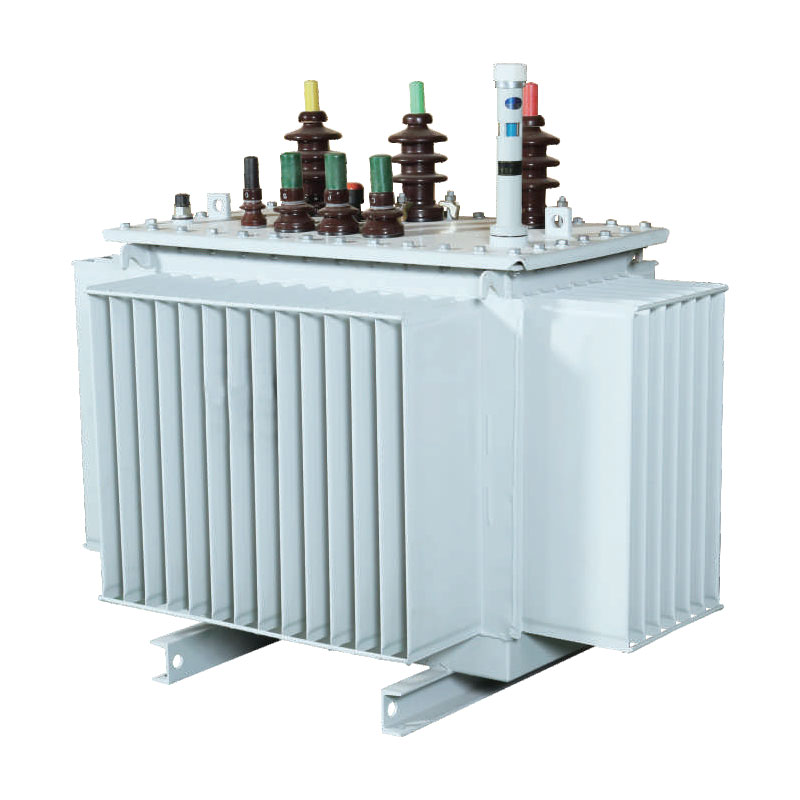

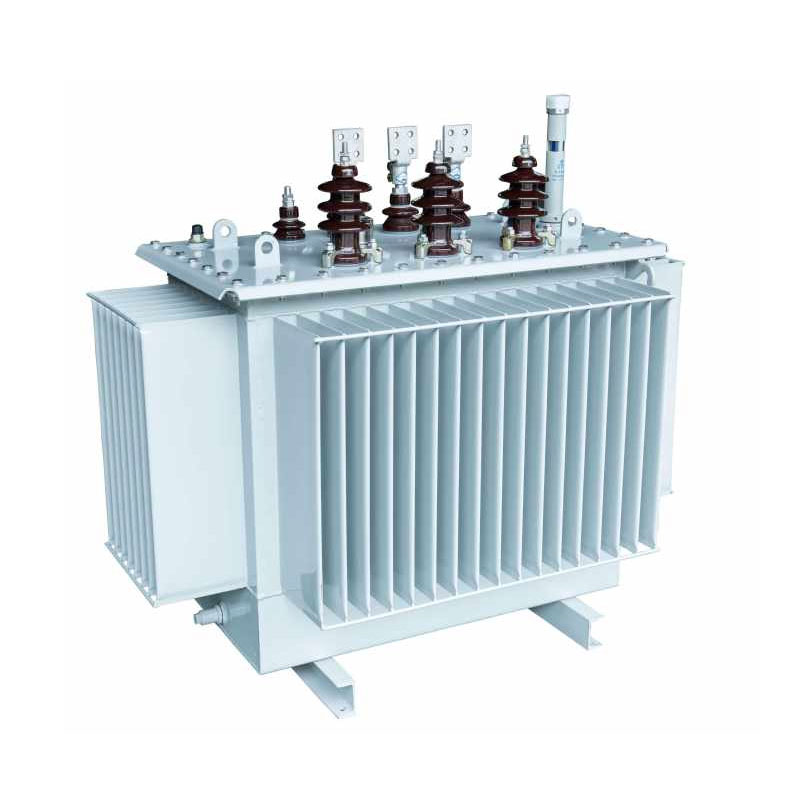

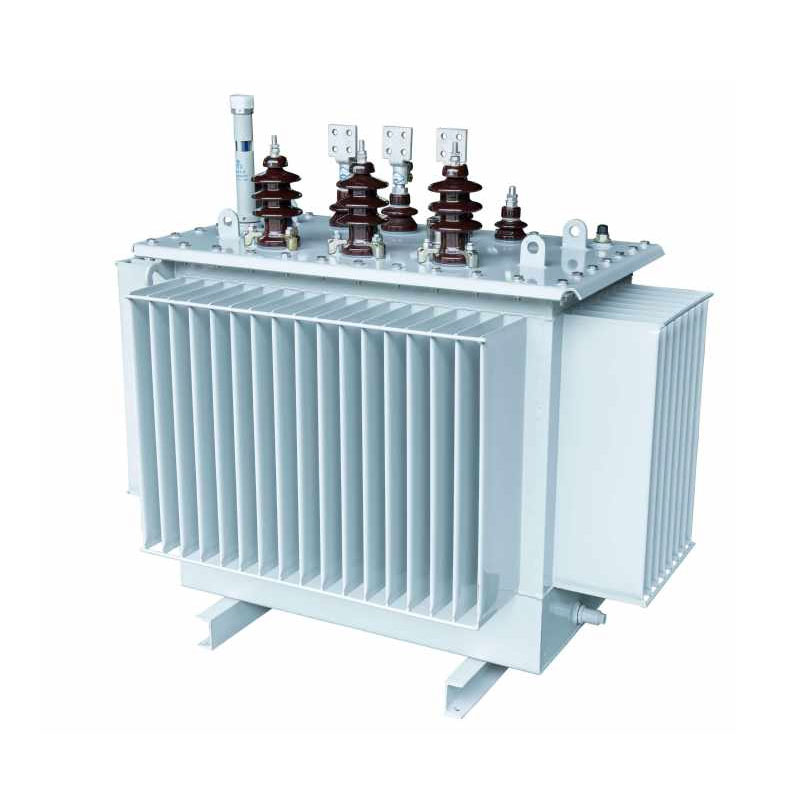

Usune 1600kVA तेल डूबे हुए वितरण ट्रांसफार्मर को पारंपरिक में पाए जाने वाले सामान्य मुद्दों के समाधान के लिए अनुकूलित किया गया है ट्रांसफार्मर, जैसे उच्च हानि, अत्यधिक शोर, तीन-चरण असंतुलन, और खराब पर्यावरणीय अनुकूलनशीलता। कोर एक समबाहु त्रिभुज बनाने वाले 3डी घाव लेआउट का उपयोग करता है; चुंबकीय सर्किट अंतराल रहित है, तीन समान लंबाई के साथ चुंबकीय पथ जिनकी दूरी न्यूनतम हो जाती है। मुख्य स्तंभ का क्रॉस-सेक्शन महत्वपूर्ण रूप से गोलाकार आकार में पहुंचता है चुंबकीय पारगम्यता दक्षता को बढ़ाना, मूल रूप से नो-लोड हानियों और परिचालन शोर को कम करना, सटीक प्राप्त करना तीन-चरण संतुलन, और हार्मोनिक हस्तक्षेप को कम करना।
10kV, 20kV और 36kV वोल्टेज अनुप्रयोगों के लिए उपयुक्त, उत्पाद मानकीकृत सुविधाओं में सटीक रूप से निर्मित है और कठोर, व्यापक परीक्षण से गुजरता है। इसमें स्थिर प्रदर्शन, मजबूत अधिभार प्रतिरोध और उच्च विशेषताएं हैं परिचालन सुरक्षा, इसे पूर्वनिर्मित या मॉड्यूलर सबस्टेशनों और पसंदीदा के साथ एकीकरण के लिए एक आदर्श विकल्प बनाती है आधुनिक स्मार्ट ग्रिड उन्नयन के लिए समाधान।
कोर उच्च-पारगम्यता, कम-नुकसान वाले अनाज-उन्मुख सिलिकॉन स्टील शीट का उपयोग करता है, जिसे आयातित पश्चिम का उपयोग करके संसाधित किया जाता है जर्मन जॉर्ज ट्रांसवर्स कटिंग उपकरण और 45° सीमलेस स्प्लिसिंग तकनीक। सिलिकॉन स्टील शीट बनती हैं एक बहु-चरणीय गोलाकार क्रॉस-सेक्शन संरचना में, चुंबकीय सर्किट वायु अंतराल को पूरी तरह से समाप्त करना और कम करना रिसाव फ्लक्स हानि, जिससे प्रभावी रूप से परिचालन शोर और नो-लोड बिजली की खपत कम हो जाती है। समग्र मूल संरचना उच्च चुंबकीय संतृप्ति प्रतिरोध के साथ कॉम्पैक्ट और स्थिर है, जो दीर्घकालिक, सुचारू उपकरण सुनिश्चित करती है ऑपरेशन.
1600kVA तेल में डूबा हुआ वितरण ट्रांसफार्मर एक विभेदित वाइंडिंग डिज़ाइन का उपयोग करता है: उच्च-वोल्टेज वाइंडिंग इसमें एक बेलनाकार संरचना होती है, जबकि लो-वोल्टेज वाइंडिंग बेलनाकार और फ़ॉइल-प्रकार दोनों का समर्थन करती है विन्यास. यह डिज़ाइन शॉर्ट सर्किट और बिजली के प्रति उपकरण के प्रतिरोध को महत्वपूर्ण रूप से बढ़ाता है प्रहार, कुंडल विरूपण या वर्तमान उछाल से होने वाली क्षति को रोकना। उच्च- और की संकेंद्रित व्यवस्था लो-वोल्टेज कॉइल्स चुंबकीय सर्किट वितरण को अनुकूलित करते हैं, और अधिक समान विद्युत संचरण सुनिश्चित करते हैं समग्र परिचालन दक्षता में व्यापक सुधार।
टैंक को एक विशेष नालीदार टैंक उत्पादन लाइन का उपयोग करके उच्च परिशुद्धता वाले कोल्ड-रोल्ड स्टील से निर्मित किया गया है। इसकी सतह पेट्रोकेमिकल-ग्रेड एंटी-जंग कोटिंग के साथ तैयार की गई है, जो तेल आदि के लिए दीर्घकालिक प्रतिरोध प्रदान करती है रासायनिक क्षरण, इसे विभिन्न कठोर औद्योगिक वातावरणों के लिए उपयुक्त बनाता है। नालीदार संरचना एक कार्य करती है दोहरा उद्देश्य: यह फुल-लोड ऑपरेशन के दौरान तापमान वृद्धि को स्थिर करने के लिए कुशल गर्मी अपव्यय की सुविधा प्रदान करता है ट्रांसफार्मर तेल के थर्मल विस्तार और संकुचन को भी समायोजित करते हुए। पूरी तरह से सीलबंद संरचना यूनिट को हवा से अलग करता है, इंसुलेटिंग तेल की उम्र बढ़ने को धीमा करता है और उपकरण की उम्र को काफी बढ़ाता है सेवा जीवन.
इकाई में क्लास ए इंसुलेशन प्रणाली का उपयोग किया गया है, जो उच्च ढांकता हुआ ताकत और उत्कृष्ट है उच्च तापमान प्रतिरोध. उच्च और निम्न-वोल्टेज कॉइल्स को संकेंद्रित रूप से व्यवस्थित करने के साथ, अंतर-कॉइल अंतर आंतरिक को अनुकूलित करने के लिए एक समग्र संरचना का उपयोग करता है - छोटे तेल अंतराल के साथ पेपर ट्यूब शीथिंग का संयोजन इन्सुलेशन लेआउट और इन्सुलेशन "मृत क्षेत्रों" को खत्म करें। यह प्रभावी रूप से वोल्टेज झेलने की क्षमता को बढ़ाता है इन्सुलेशन स्थिरता, ढांकता हुआ टूटने और डिस्चार्ज दोषों को रोकना, जिससे सुरक्षित और विश्वसनीय सुनिश्चित होता है दीर्घकालिक संचालन.
Usune 1600kVA तेल डूबे हुए वितरण ट्रांसफार्मर उत्कृष्ट ऊर्जा-बचत प्रदर्शन प्रदान करता है, जो उपयोगकर्ताओं के लिए वार्षिक बिजली लागत और कार्बन उत्सर्जन को काफी कम करता है। निम्नलिखित मूल सूत्र उपकरण के परिचालन मूल्य की सटीक मात्रा निर्धारित करने की अनुमति देते हैं:
1. वार्षिक बिजली लागत फॉर्मूला: वार्षिक लागत (सीएनवाई/वर्ष) = [नो-लोड लॉस (किलोवाट) + लोड लॉस (किलोवाट) × (औसत लोड फैक्टर)²] × 365 दिन × 24 घंटे × बिजली की कीमत
2. कार्बन उत्सर्जन फॉर्मूला: वार्षिक CO₂ उत्सर्जन = [नो-लोड लॉस (kW) + लोड लॉस (kW) × (औसत लोड फैक्टर)²] × 365 दिन × 24 घंटे × कार्बन उत्सर्जन फैक्टर (kg-CO₂/kWh)
समान विशिष्टताओं वाले पारंपरिक ट्रांसफार्मर की तुलना में, इस उत्पाद में कम नो-लोड और लोड हानि होती है। 60% औसत लोड फैक्टर के साथ विशिष्ट औद्योगिक परिचालन स्थितियों के तहत, यह इकाई महत्वपूर्ण बिजली बचत हासिल करती है, सीधे कॉर्पोरेट ऊर्जा लागत को कम करती है और कार्बन उत्सर्जन को कम करती है। यह "डुअल कार्बन" नीति आवश्यकताओं के अनुरूप है, जो उपयोगकर्ताओं के लिए आर्थिक और पर्यावरणीय मूल्य दोनों बनाता है।
| नाममात्र क्षमता (केवीए) | एचवी (केवी) | उच्च वोल्टेज टैपिंग रेंज | एलवी (केवी) | सदिश समूह | नो-लोड हानि (किलोवाट) | भार हानि (किलोवाट) | नो-लोड करंट (%) | प्रतिबाधा (%) | कुल वजन (किलो) | एल×डब्ल्यू×एच (मिमी) | स्थापना केंद्र / स्थापना छेद (मिमी) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | यिन0 Dyn11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
नोट: 500 केवीए और उससे कम की रेटेड क्षमता वाले ट्रांसफॉर्मर के लिए, तालिका में रैंप के ऊपर लोड हानि है पर लागू Dyn11 कनेक्शन समूह, और रैंप के नीचे लोड हानि Yyn0 कनेक्शन समूह पर लागू होती है।
| नाममात्र क्षमता (केवीए) | एचवी (केवी) | उच्च वोल्टेज टैपिंग रेंज | एलवी (केवी) | सदिश समूह | नो-लोड हानि (किलोवाट) | भार हानि (किलोवाट) | नो-लोड करंट (%) | प्रतिबाधा (%) | कुल वजन (किलो) | एल×डब्ल्यू×एच (मिमी) | स्थापना केंद्र / स्थापना छेद (मिमी) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | यिन0 Dyn11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| नाममात्र क्षमता (केवीए) | एचवी (केवी) | उच्च वोल्टेज टैपिंग रेंज | एलवी (केवी) | सदिश समूह | नो-लोड हानि (किलोवाट) | भार हानि (किलोवाट) | नो-लोड करंट (%) | प्रतिबाधा (%) | कुल वजन (किलो) | एल×डब्ल्यू×एच (मिमी) | स्थापना केंद्र / स्थापना छेद (मिमी) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | यिन0 Dyn11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
एक पेशेवर और विश्वसनीय बिजली उपकरण आपूर्तिकर्ता के रूप में, यूसुने का 1600kVA 10kV तेल-डूबे हुए वितरण ट्रांसफार्मर था डोंगहाई टाउन, लुफेंग, ग्वांगडोंग में एक शहरी-ग्रामीण ग्रिड नवीनीकरण परियोजना में सफलतापूर्वक तैनात किया गया। स्थापना अपर्याप्त बिजली क्षमता और अस्थिर आपूर्ति से संबंधित स्थानीय मुद्दों को प्रभावी ढंग से हल किया गया।
उन्नयन से पहले, क्षेत्र के पारंपरिक वितरण उपकरणों में पर्याप्त क्षमता का अभाव था; चरम गर्मी के दौरान मांग, वोल्टेज में गिरावट और ओवरलोड-प्रेरित ट्रिप जैसी समस्याएं आम थीं, जिससे आवासीय बिजली बुरी तरह प्रभावित हुई छोटे और सूक्ष्म उद्यमों का उपयोग और संचालन। 2026 में, स्थानीय बिजली आपूर्ति ब्यूरो ने ग्रिड अपग्रेड शुरू किया प्रोजेक्ट. उत्पाद प्रदर्शन, ऊर्जा-बचत क्षमताओं और परिचालन की बहु-आयामी तुलना के बाद स्थिरता, उन्होंने यूसुने के उच्च दक्षता वाले तेल-डूबे हुए वितरण ट्रांसफार्मर का चयन किया।
परियोजना में पूर्वनिर्मित सबस्टेशन स्थापना मॉडल का उपयोग किया गया। एक बार चालू होने के बाद, उपकरण-विशेषताएँ कम नुकसान, कम शोर और उत्कृष्ट तीन-चरण संतुलन-ने क्षेत्र की बिजली आपूर्ति बाधाओं को प्रभावी ढंग से समाप्त कर दिया। इकाई असामान्य शोर या हार्मोनिक के बिना उच्च तापमान, उच्च भार वाली गर्मियों की परिस्थितियों में स्थिर रूप से काम करती है हस्तक्षेप. मापे गए आंकड़ों से पता चलता है कि उपकरणों का नुकसान मानक ट्रांसफार्मरों की तुलना में बहुत कम है राष्ट्रीय मानक; वार्षिक ग्रिड बिजली लागत में 18% से अधिक की गिरावट आई, साथ ही कार्बन उत्सर्जन में भी कमी आई। यह स्थिर बिजली आपूर्ति निवासियों के लिए विश्वसनीय बिजली और स्थानीय प्रसंस्करण के लिए निरंतर उत्पादन सुनिश्चित करती है उद्यम, परियोजना को पूर्वी गुआंग्डोंग में ऊर्जा-बचत ग्रिड नवीनीकरण के लिए एक बेंचमार्क के रूप में स्थापित कर रहे हैं।
उत्पाद श्रृंखला 10kV, 20kV और 36kV के वोल्टेज स्तर को कवर करती है, जो असाधारण अनुकूलन क्षमता प्रदान करती है। यह मुख्य रूप से है शहरी-ग्रामीण ग्रिड उन्नयन, औद्योगिक और खनन उद्यमों के लिए बिजली वितरण और तैनाती के लिए उपयोग किया जाता है कठोर औद्योगिक वातावरण जैसे रासायनिक और खाद्य प्रसंस्करण संयंत्र। यह पूर्वनिर्मित के साथ संगत है बाड़े और संयुक्त सबस्टेशन, और सुरंग इंजीनियरिंग जैसे परिदृश्यों की उच्च-शक्ति आपूर्ति मांगों को पूरा करते हैं परियोजनाएं और बड़े वाणिज्यिक परिसर।
समान क्षमता के पारंपरिक ट्रांसफार्मर की तुलना में, यह उत्पाद चार प्रमुख लाभ प्रदान करता है: पहला, 3डी गैपलेस चुंबकीय सर्किट के साथ घाव कोर डिजाइन के परिणामस्वरूप कम नुकसान और कम शोर होता है; दूसरा, अनुकूलित कुंडल और इन्सुलेशन संरचना बेहतर शॉर्ट-सर्किट प्रतिरोध और बढ़ी हुई परिचालन सुरक्षा प्रदान करती है; तीसरा, औद्योगिक ग्रेड, संक्षारण प्रतिरोधी नालीदार तेल टैंक कठोर परिचालन स्थितियों के लिए उपयुक्त है और यह सुनिश्चित करता है लंबी सेवा जीवन; और चौथा, सटीक तीन-चरण संतुलन तीसरे क्रम के हार्मोनिक्स को दबा देता है, और अधिक सुनिश्चित करता है स्थिर बिजली आपूर्ति गुणवत्ता।
उपकरण में पूरी तरह से सीलबंद तेल टैंक संरचना होती है जो इकाई को हवा से अलग करती है, जिससे उम्र बढ़ने में देरी होती है इन्सुलेट तेल और 20 वर्षों से अधिक की सेवा जीवन को सक्षम करना। एक परिपक्व, विश्वसनीय डिज़ाइन और अत्यंत के साथ कम विफलता दर, यूनिट को लगातार रखरखाव की आवश्यकता नहीं होती है - केवल तेल स्तर और संचालन की आवधिक जांच होती है शोर की जरूरत है. पारंपरिक ट्रांसफार्मर की तुलना में, यह श्रम और सामग्री से जुड़ी लागत को काफी कम कर देता है संचालन और रखरखाव के साथ, अपने संपूर्ण जीवनचक्र में बेहतर लागत-प्रभावशीलता प्रदान करता है।
