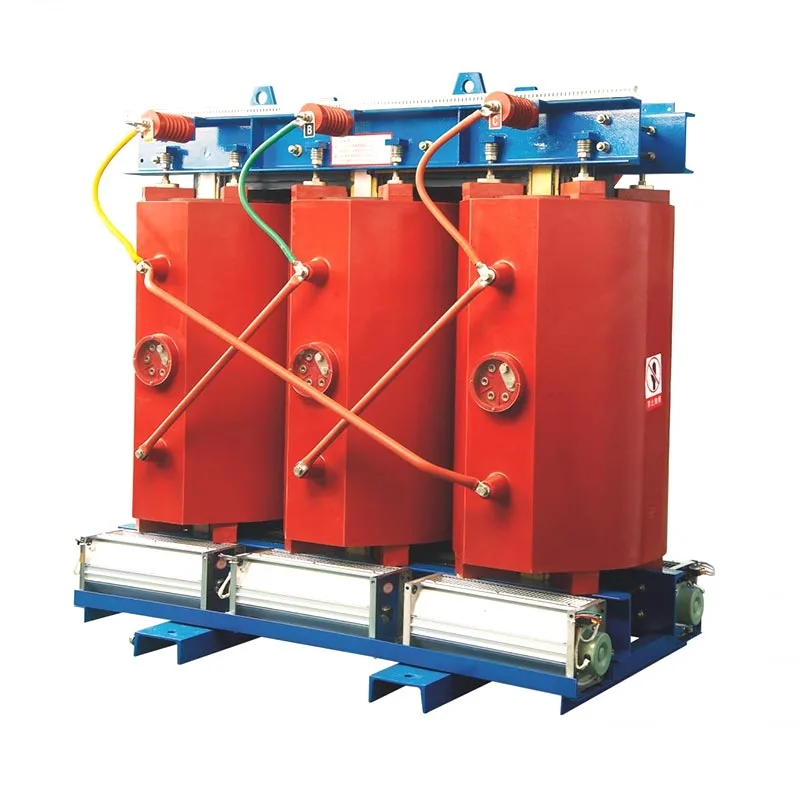

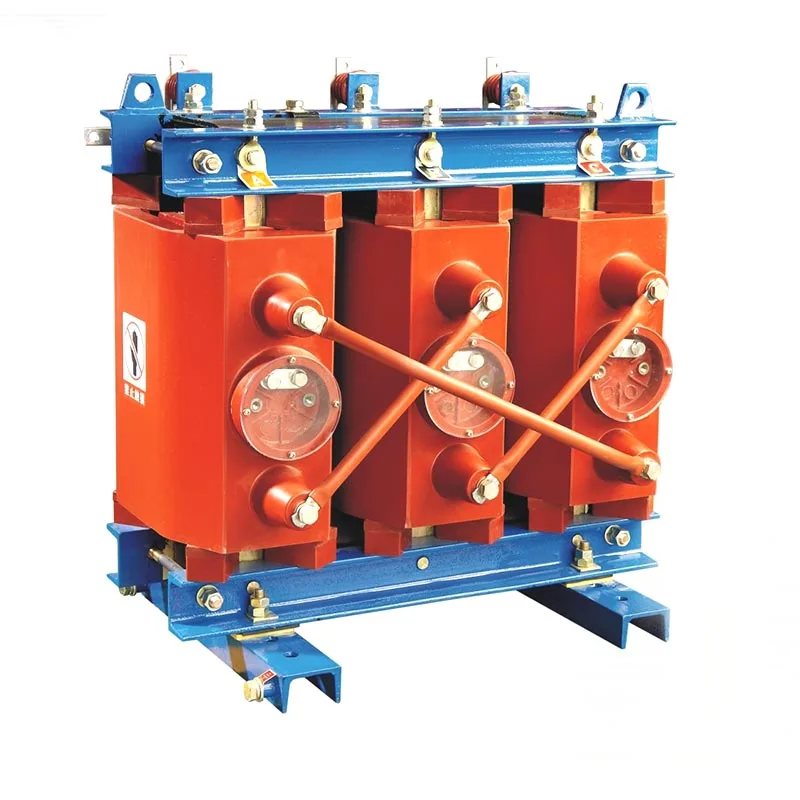

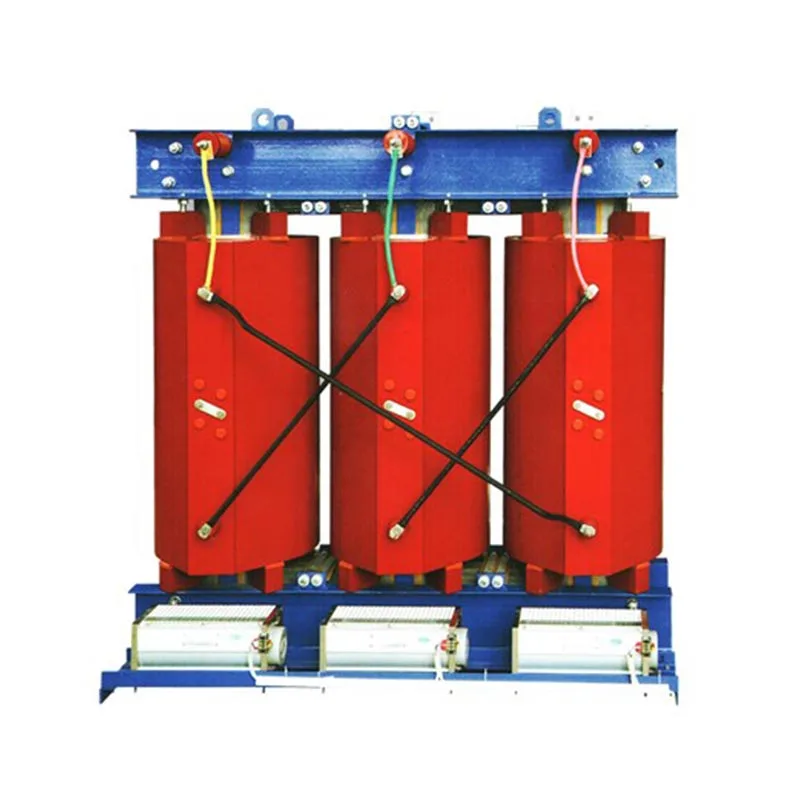

630kVA एपॉक्सी रेज़िन ड्राई टाइप ट्रांसफार्मर

Usune 630kVA एपॉक्सी रेज़िन ड्राई टाइप ट्रांसफार्मर एक तेल मुक्त वितरण ट्रांसफार्मर है जिसे इनडोर बिजली के लिए डिज़ाइन किया गया है उच्च सुरक्षा मानकों की आवश्यकता वाले आपूर्ति परिदृश्य। इसमें उच्च और निम्न-वोल्टेज वाइंडिंग समाहित हैं उच्च तापमान प्रतिरोधी एपॉक्सी राल और इन्सुलेशन और गर्मी अपव्यय के लिए हवा पर निर्भर करता है। यह डिज़ाइन तेल में डूबे ट्रांसफार्मर से जुड़े सुरक्षा खतरों को मूल रूप से समाप्त कर देता है - जैसे कि तेल रिसाव, आग, आदि विस्फोट-और ऑपरेशन के दौरान हानिकारक गैसों का शून्य उत्सर्जन सुनिश्चित करता है।

यह उपकरण उच्च आर्द्रता, धूल या उच्च ऊंचाई वाले जटिल इनडोर वातावरण के लिए उपयुक्त है अस्पतालों, स्कूलों, सबवे स्टेशनों, वाणिज्यिक परिसरों और औद्योगिक संयंत्रों में व्यापक रूप से उपयोग किया जाता है। 630kVA रेटिंग छोटे से मध्यम बिजली अनुप्रयोगों, बिजली आपूर्ति क्षमता, स्थापना को संतुलित करने के लिए एक मुख्यधारा विनिर्देश है स्थान की आवश्यकताएं, और ऊर्जा दक्षता; यह नई स्थापनाओं और रेट्रोफिटिंग दोनों के लिए एक पसंदीदा विकल्प है इनडोर बिजली वितरण प्रणालियों की.

मुख्य उत्पाद विशेषताएँ

1. आग और विस्फोट प्रतिरोध; उच्च सुरक्षा

यह क्लास एफ उच्च तापमान-प्रतिरोधी एपॉक्सी राल इन्सुलेशन सामग्री का उपयोग करता है और इसमें कोई इन्सुलेट तेल नहीं होता है। यहां तक कि ओवरलोड या शॉर्ट सर्किट जैसी चरम स्थितियों में, यूनिट में आग नहीं लगेगी, विस्फोट नहीं होगा, या रिसाव नहीं होगा। यह उच्च सुरक्षा रेटिंग पूरी तरह से सार्वजनिक भवनों और भूमिगत के लिए कड़े अग्नि सुरक्षा नियमों का अनुपालन करती है रिक्त स्थान

2. पर्यावरण के अनुकूल; शून्य प्रदूषण

ऑपरेशन में कोई तेल संदूषण या जहरीली/हानिकारक गैसों का उत्सर्जन शामिल नहीं है। इसके लिए किसी समर्पित तेल गड्ढे की आवश्यकता नहीं है अग्नि-अलगाव अवरोधों को सीधे घर के अंदर स्थापित किया जा सकता है, जिससे सिविल इंजीनियरिंग लागत प्रभावी ढंग से कम हो जाती है कम कार्बन, पर्यावरण के अनुकूल विकास की दिशा में उद्योग के रुझान के साथ तालमेल बिठाना।

3. कम शोर और कम आंशिक निर्वहन; स्थिर संचालन

अनुकूलित कोर और फ़ॉइल वाइंडिंग संरचनाएं चुंबकीय कंपन शोर और आंतरिक आंशिक को काफी कम करती हैं निर्वहन स्तर. यह विद्युत क्षरण के कारण इन्सुलेशन की उम्र बढ़ने को रोकता है, स्थिर, निरंतर संचालन सुनिश्चित करता है 20 से अधिक वर्षों से।

4. कम ऊर्जा खपत और उच्च दक्षता

लौह कोर का निर्माण उच्च श्रेणी के अनाज-उन्मुख सिलिकॉन स्टील शीट से किया गया है, जो प्रभावी रूप से नो-लोड दोनों को कम करता है और भार हानि। दीर्घकालिक संचालन वाली वाणिज्यिक और औद्योगिक परियोजनाओं के लिए, यह काफी कम हो जाता है ऊर्जा की खपत और विद्युत ऊर्जा उपयोग दरों में सुधार।

5. एयर-कूल्ड और रखरखाव-मुक्त

630kVA एपॉक्सी रेज़िन ड्राई टाइप ट्रांसफार्मर वायु इन्सुलेशन और एक प्राकृतिक या मजबूर-वायु शीतलन संरचना का उपयोग करता है। यह इन्सुलेट तेल के आवधिक प्रतिस्थापन, परीक्षण या निस्पंदन की आवश्यकता को समाप्त करता है; नियमित रखरखाव केवल साधारण धूल हटाने और सफाई की आवश्यकता होती है, जिससे श्रम और सामग्री की लागत काफी कम हो जाती है परिचालन.

6. उच्च अनुकूलनशीलता और बहुमुखी अनुप्रयोग

यह -20°C से +40°C तक के परिवेश के तापमान में, 1,000 मीटर तक की ऊंचाई पर और में स्थिर रूप से काम करता है। सापेक्षिक आर्द्रता ≤95% (गैर-संघनक)। यह भूमिगत जैसे जटिल परिचालन वातावरण के लिए उपयुक्त है सुरंगें, धूल भरे औद्योगिक संयंत्र और उच्च आर्द्रता वाले चिकित्सा वार्ड।

7. कॉम्पैक्ट संरचना और आसान स्थापना

यह इकाई कॉम्पैक्ट और हल्की है, जो बिजली वितरण कक्ष में न्यूनतम जगह घेरती है। यह मॉड्यूलर है, मानकीकृत संरचना परिवहन और उठाने की सुविधा प्रदान करती है, जबकि ऑन-साइट असेंबली प्रक्रिया सीधी है, सिविल इंजीनियरिंग बुनियादी ढांचे का समर्थन करने वाले किसी जटिल की आवश्यकता नहीं है।

काम के सिद्धांत

Usune 630kVA एपॉक्सी रेजिन ड्राई टाइप ट्रांसफार्मर विद्युत चुम्बकीय प्रेरण के सिद्धांत के आधार पर संचालित होता है। एक तेल-मुक्त इन्सुलेशन और गर्मी अपव्यय संरचना की विशेषता - पारंपरिक तेल-डूबे हुए से बिल्कुल अलग ट्रांसफार्मर-इसका संचालन इस प्रकार होता है:

1. प्रत्यावर्ती धारा (एसी) प्राथमिक वाइंडिंग में प्रवेश करती है, जिससे लगातार बदलते प्रत्यावर्ती चुंबकीय प्रवाह उत्पन्न होता है लेमिनेटेड लौह कोर के भीतर;

2. प्रत्यावर्ती चुंबकीय प्रवाह द्वितीयक वाइंडिंग में प्रवेश करता है, जिससे एक प्रत्यावर्ती इलेक्ट्रोमोटिव बल (ईएमएफ) उत्पन्न होता है। विद्युत चुम्बकीय प्रेरण के माध्यम से द्वितीयक कुंडल में;

3. प्राथमिक और द्वितीयक वाइंडिंग के बीच घुमाव अनुपात के आधार पर, एसी वोल्टेज को ऊपर या नीचे बढ़ाया जाता है स्थिर विद्युत पारेषण प्राप्त करना;

4. इन्सुलेशन और गर्मी अपव्यय के लिए माध्यम के रूप में हवा का उपयोग करते हुए, वाइंडिंग्स और कोर प्राकृतिक माध्यम से गर्मी को नष्ट करते हैं संवहन या फ़ोर्स्ड-एयर पंखे, वोल्टेज रूपांतरण और पावर ट्रांसमिशन को सुरक्षित रूप से क्रियान्वित करते हैं।

तकनीकी विशिष्टता तालिका

1. विद्युत प्रदर्शन पैरामीटर

2.संचालन पर्यावरणीय स्थितियाँ

परियोजना के संबंध मे

कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट

जाँच रिपोर्ट

वास्तविक-विश्व परियोजना अनुप्रयोग मामला

केस 1: शहरी ग्रेड-ए तृतीयक अस्पताल के लिए इनडोर विद्युत वितरण परियोजना

झेजियांग में एक ग्रेड-ए तृतीयक अस्पताल ने बिजली की आपूर्ति के लिए दो यूसुने 630 केवीए एपॉक्सी राल शुष्क प्रकार के ट्रांसफार्मर खरीदे। रोगी वार्डों और सटीक चिकित्सा उपकरणों के लिए। उत्पाद के तेल-मुक्त, आग-प्रतिरोधी, कम-शोर और का लाभ उठाना कम-आंशिक-निर्वहन विशेषताओं के कारण, समाधान चिकित्सा सुविधाओं में आग के खतरों को समाप्त करता है और शोर को रोकता है सीटी और एमआरआई स्कैनर जैसे सटीक उपकरणों के लिए स्थिर बिजली आपूर्ति सुनिश्चित करते हुए, रोगियों को परेशान करने से। उपकरण रखरखाव के लिए किसी डाउनटाइम की आवश्यकता के बिना तीन वर्षों तक सुचारू रूप से और लगातार काम करता रहा है।

केस स्टडी 2: शहरी सबवे स्टेशन के लिए सहायक विद्युत आपूर्ति प्रणाली

एक चीनी शहर में एक सबवे लाइन ने बिजली वितरण कक्ष में चार यूसुने 630kVA ड्राई-टाइप ट्रांसफार्मर तैनात किए एक भूमिगत स्टेशन. भूमिगत स्थानों की चुनौतियों का समाधान करना - जैसे उच्च आर्द्रता, खराब वेंटिलेशन, सख्त अग्नि सुरक्षा आवश्यकताएँ, और सीमित स्थापना स्थान - उत्पाद सुरंग के लिए बिल्कुल उपयुक्त है परिचालन मानक. इसके फायदों में नमी और धूल प्रतिरोध, विस्फोट-प्रूफ और लौ-मंदक शामिल हैं क्षमताएं, और एक कॉम्पैक्ट पदचिह्न, जो सबवे की सहायक प्रणालियों के लिए एक सुरक्षित बिजली आपूर्ति सुनिश्चित करता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: इनडोर इंस्टॉलेशन के लिए Usune 630kVA एपॉक्सी रेज़िन ड्राई टाइप ट्रांसफार्मर के प्रमुख लाभ क्या हैं? तेल में डूबे ट्रांसफार्मर की तुलना में?

A1: सबसे पहले, यह पूरी तरह से तेल मुक्त है, आग, विस्फोट और तेल रिसाव के जोखिम को समाप्त करता है; इसके लिए किसी तेल के गड्ढे की आवश्यकता नहीं है या अग्नि-अलगाव सुविधाएं, जो इसे विभिन्न बंद इनडोर वातावरणों के लिए उपयुक्त बनाती हैं। दूसरा, यह शून्य पैदा करता है ऑपरेशन के दौरान हानिकारक उत्सर्जन और किसी तेल परिवर्तन या संबंधित रखरखाव की आवश्यकता नहीं होती है, जिससे काफी हद तक कमी आती है दीर्घकालिक ओ एंड एम लागत। तीसरा, इसका कम-शोर और कम-आंशिक-निर्वहन प्रदर्शन संवेदनशील चिकित्सा और की रक्षा करता है वोल्टेज उतार-चढ़ाव के हस्तक्षेप से स्वचालित सटीक उपकरण, इसे एक सुरक्षित, पसंदीदा विकल्प बनाता है स्कूल, अस्पताल और सबवे जैसे उच्च यातायात वाले क्षेत्र।

Q2: क्या यह ट्रांसफार्मर उच्च आर्द्रता, धूल भरे कारखाने के वातावरण में विश्वसनीय रूप से काम कर सकता है?

ए2: हाँ. यूसुने एक अनुकूलित इंटीग्रल एपॉक्सी रेजिन एनकैप्सुलेशन प्रक्रिया का उपयोग करता है जो वाइंडिंग को पूरी तरह से घेरता है, नमी और धूल के प्रवेश को प्रभावी ढंग से रोकना। उत्पाद धूल भरे इनडोर वातावरण में स्थिर रूप से काम करता है आर्द्रता का स्तर 95% (गैर-संघनक) तक। अत्यधिक धूल के स्तर वाले वातावरण के लिए, एक कस्टम सुरक्षात्मक घेरा ताप अपव्यय से समझौता किए बिना पर्यावरणीय लचीलापन बढ़ाने के लिए इसे जोड़ा जा सकता है।

Q3: क्या मानक Usune 630kVA मॉडल अंतरराष्ट्रीय ग्रिड मानकों के अनुकूल है?

ए3: मानक मॉडल दोहरे-आवृत्ति संचालन (50/60 हर्ट्ज) का समर्थन करता है और अधिकांश में ग्रिड विनिर्देशों का अनुपालन करता है दुनिया भर के देश। इसमें 10kV/10.5kV हाई-वोल्टेज इनपुट और 0.4kV लो-वोल्टेज आउटपुट की सुविधा है, यह Dyn11 का उपयोग करता है कनेक्शन समूह, और इसका मानक प्रतिबाधा वोल्टेज 6% है। विशिष्ट वोल्टेज से संबंधित आवश्यकताओं के लिए, प्रतिबाधा, या क्षमता पैरामीटर, हमारा कारखाना विशिष्ट ग्रिड के अनुरूप अनुकूलित उत्पादन प्रदान करता है आपके प्रोजेक्ट की विशिष्टताएँ.

ब्रांड प्रोफ़ाइल और निष्कर्ष चीन में निहित और बिजली उपकरणों में एक दशक से अधिक के गहरे अनुभव के साथ उद्योग, झेजियांग यूसुने इलेक्ट्रिक कं, लिमिटेड एपॉक्सी राल ड्राई-टाइप ट्रांसफार्मर का एक विश्वसनीय आपूर्तिकर्ता है। हम लागू करते हैं आने वाले सिलिकॉन स्टील कच्चे के निरीक्षण से लेकर पूरी प्रक्रिया के दौरान व्यापक गुणवत्ता नियंत्रण तैयार उत्पादों के आंशिक निर्वहन परीक्षण के लिए सामग्री - यह सुनिश्चित करना कि सभी 630kVA श्रृंखला के उत्पाद मिलते हैं अंतर्राष्ट्रीय बिजली उद्योग मानक। फ़ैक्टरी-प्रत्यक्ष बिक्री, अनुकूलित डिज़ाइन और वन-स्टॉप का लाभ उठाना बिक्री के बाद तकनीकी सहायता, हम सुरक्षित, ऊर्जा-कुशल और टिकाऊ इनडोर सबस्टेशन समाधान प्रदान करते हैं दुनिया भर में वाणिज्यिक, चिकित्सा, परिवहन और औद्योगिक परियोजनाएं।
