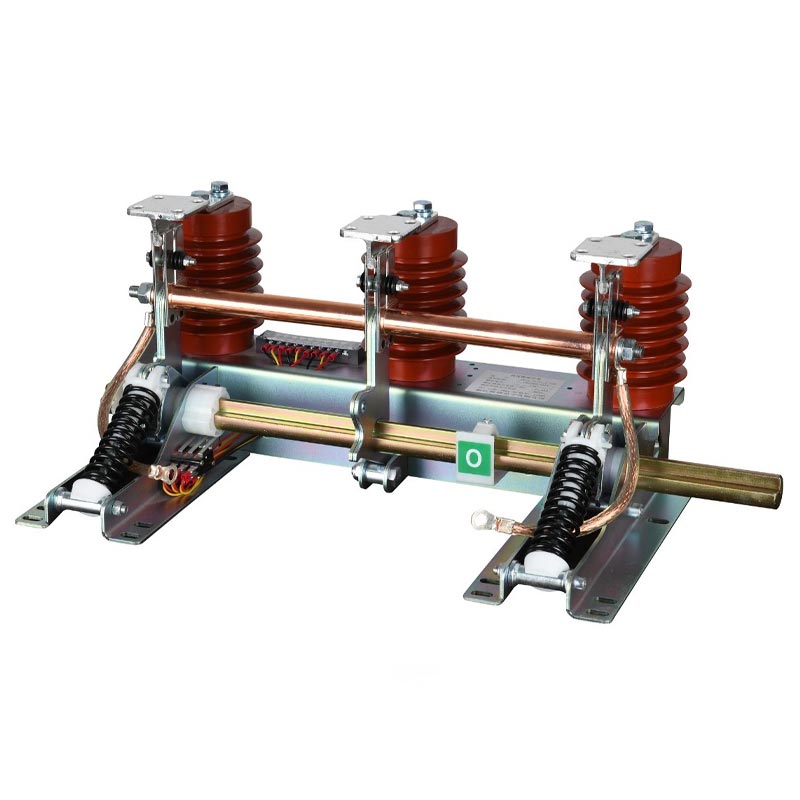

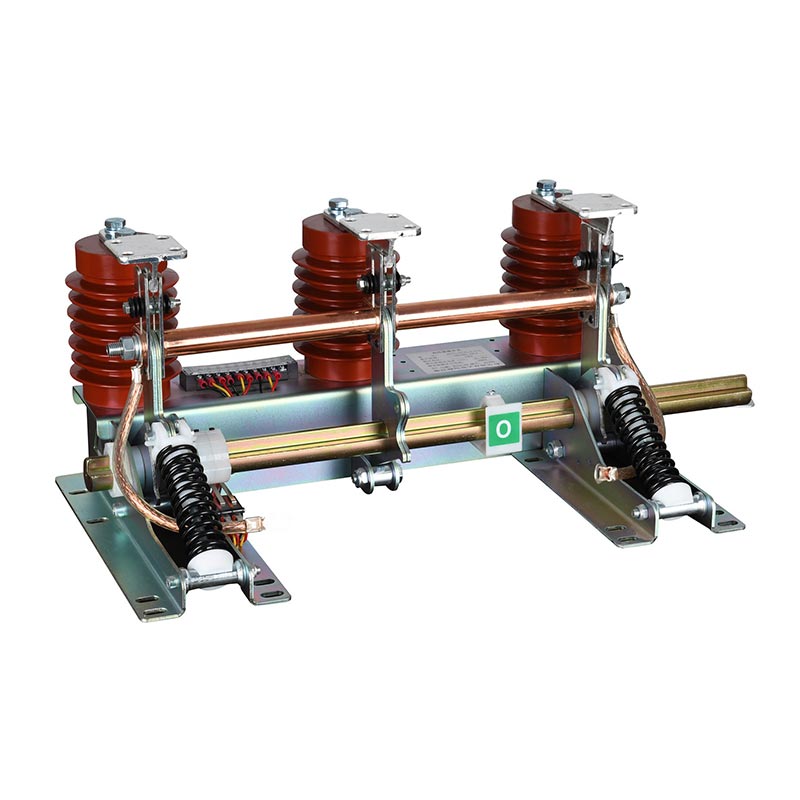

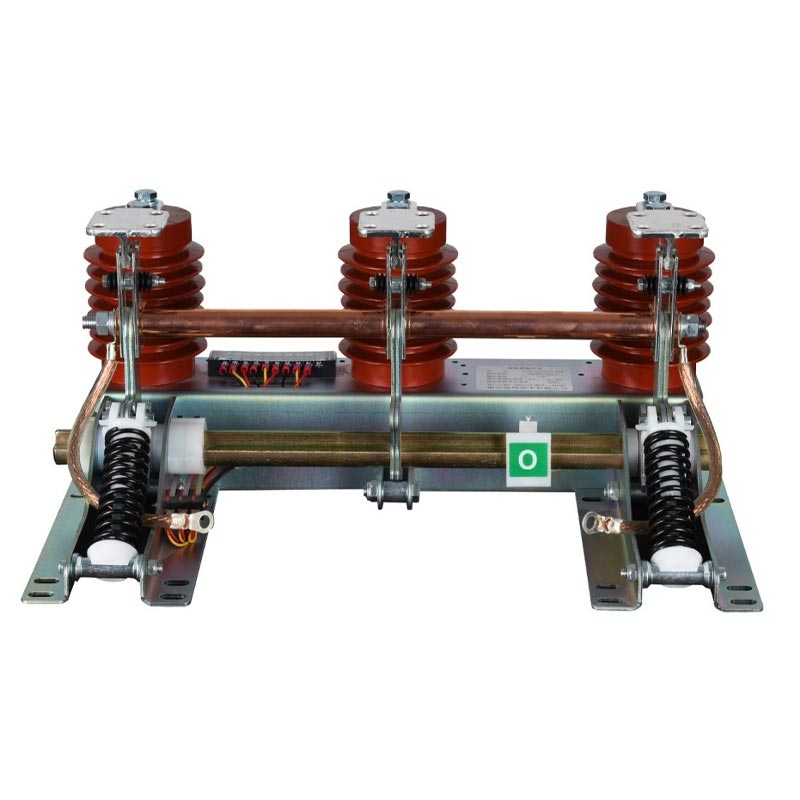

ग्राउंडिंग स्विच JN15

यूज़्यून ग्राउंडिंग स्विच JN15 12kV और 50Hz AC पावर सिस्टम से नीचे के लिए उपयुक्त है। विशेष रूप से सर्किट के लिए डिज़ाइन किया गया सुरक्षा ग्राउंडिंग के दौरान महत्वपूर्ण ग्राउंडिंग सुरक्षा प्रदान करने के लिए इसका उपयोग विभिन्न हाई-वोल्टेज स्विचगियर के साथ किया जा सकता है उपकरण रखरखाव या बिजली कटौती। अवशिष्ट वोल्टेज को विश्वसनीय रूप से जारी करके और शॉर्ट-सर्किट धाराओं का सामना करके, यह रखरखाव कर्मियों और विद्युत उपकरणों की सुरक्षा सुनिश्चित करता है।

एक पेशेवर निर्माता के रूप में, यूसुने की उत्पाद श्रृंखला एक कॉम्पैक्ट और मजबूत संरचना का दावा करती है, जो स्थिर संचालन को सक्षम बनाती है उच्च आर्द्रता, उच्च धूल स्तर और मध्यम प्रदूषण वाले कठोर इनडोर वातावरण में। यह पूरी तरह से अनुपालन करता है GB1985-89 और अंतर्राष्ट्रीय IEC129 मानक, उत्पाद स्थिरता और वैश्विक प्रयोज्यता सुनिश्चित करते हैं।

मुख्य तकनीकी पैरामीटर

मुख्य उत्पाद लाभ

1. सुरक्षित और विश्वसनीय

ग्राउंडिंग स्विच JN15 गलत संचालन को रोकने के लिए एक सटीक यांत्रिक इंटरलॉकिंग तंत्र से सुसज्जित है (जैसे कि ऊर्जावान परिस्थितियों में बंद करना); इसमें उत्कृष्ट शॉर्ट-सर्किट झेलने की क्षमता है, सक्षम है 31.5kA/4s की अल्पावधि धारा और 80kA की चरम धारा को सहन करते हुए, संरचनात्मक अखंडता बनाए रखना किसी गलती की घटना; उच्च गुणवत्ता वाले इन्सुलेशन घटक उच्च इन्सुलेशन शक्ति प्रदान करते हैं, नमी प्रतिरोधी होते हैं और प्रदूषण-प्रतिरोधी, और स्थिर दीर्घकालिक संचालन सुनिश्चित करता है।

2. कॉम्पैक्ट और उपयोग में आसान

अनुकूलित कॉम्पैक्ट संरचना विभिन्न उच्च-वोल्टेज स्विचगियर (जैसे कि KYN28) में लचीली स्थापना की अनुमति देती है और HXGN प्रकार); स्पष्ट स्थिति संकेतक और टूल-मुक्त एक्सेस पोर्ट सुविधाजनक संचालन और रखरखाव की सुविधा प्रदान करते हैं; चलने वाले हिस्से संक्षारण प्रतिरोधी सामग्री से बने होते हैं और सटीक चिकनाई वाले होते हैं, जिससे ओवर के लिए सुचारू संचालन सुनिश्चित होता है 2000 चक्र.

3. व्यापक प्रयोज्यता और मानक अनुपालन

ग्राउंडिंग स्विच JN15 6.6-12kV सिस्टम के साथ संगत है और इसे सभी मुख्यधारा के उच्च-वोल्टेज के साथ मिलान किया जा सकता है स्विचगियर. यह पूरी तरह से GB1985-89 और IEC129 मानकों का अनुपालन करता है, जो इसे विभिन्न परियोजनाओं के लिए उपयुक्त बनाता है घरेलू और अंतरराष्ट्रीय स्तर पर. यह -10℃ तक के तापमान वाले इनडोर वातावरण में विश्वसनीय रूप से काम कर सकता है से +40℃, ऊंचाई ≤1000 मीटर, आर्द्रता 95%, और कक्षा II का प्रदूषण स्तर।

4. फ़ैक्टरी गुणवत्ता आश्वासन

ग्राउंडिंग स्विच JN15 स्वचालित उत्पादन लाइनों और कठोर का उपयोग करके यूसुने के उन्नत कारखाने में निर्मित किया जाता है गुणवत्ता परीक्षण. फैक्ट्री छोड़ने से पहले प्रत्येक उत्पाद गतिशील, स्थैतिक और इन्सुलेशन परीक्षणों से गुजरता है। ए पेशेवर आर एंड डी टीम विशिष्ट वोल्टेज, करंट या इंस्टॉलेशन के आधार पर अनुकूलित कॉन्फ़िगरेशन प्रदान कर सकती है आवश्यकताएँ.

वास्तविक दुनिया में अनुप्रयोग का मामला: शहरी वाणिज्यिक परिसर विद्युत वितरण परियोजना

1. परियोजना पृष्ठभूमि

पूर्वी चीन में 320,000㎡ वाणिज्यिक परिसर को एक सुरक्षित और विश्वसनीय 10kV बिजली वितरण प्रणाली की आवश्यकता होती है, जिसमें शामिल है आठ KYN28A-12 प्रकार के हाई-वोल्टेज स्विच रूम। रखरखाव सुरक्षा सुनिश्चित करने के लिए स्थिर ग्राउंडिंग स्विच की आवश्यकता होती है और सिस्टम सुरक्षा.

2. समाधान एवं कार्यान्वयन

ठेकेदार ने सभी आने वाली और बाहर जाने वाली लाइनों से मेल खाते हुए, यूसुने ग्राउंडिंग स्विच JN15 (कुल 64 इकाइयाँ) का चयन किया और पीटी अलमारियाँ। मैकेनिकल और इलेक्ट्रिकल को ध्यान में रखते हुए, मानक प्रक्रियाओं के अनुसार स्थापना की गई स्विचगियर के साथ इंटरलॉकिंग। कमीशनिंग, ऑपरेशन, इंटरलॉकिंग और शॉर्ट-सर्किट के दौरान परीक्षण का सामना करना पड़ता है सभी डिज़ाइन और राष्ट्रीय मानकों को पूरा करते हैं।

3. परियोजना उपलब्धियाँ

- परिचालन सुरक्षा: 3 वर्षों से अधिक समय तक बिना किसी विफलता के संचालित, बिना किसी विफलता के 18 रखरखाव चक्र पूरे किए विद्युत सुरक्षा खतरे.
- सिस्टम स्थिरता: उपकरण क्षति के बिना 3 शॉर्ट-सर्किट दोषों का सफलतापूर्वक सामना किया, बिजली कटौती को कम किया पुनर्प्राप्ति समय.
- कुशल रखरखाव: स्पष्ट स्थिति संकेतक और सुविधाजनक संचालन, रखरखाव ग्राउंडिंग समय को कम करता है लगभग 40%.
- ग्राहक प्रतिक्रिया: "Usune JN15-12 स्विच विश्वसनीय और उपयोग में आसान है, जो समग्र बिजली सुरक्षा के लिए महत्वपूर्ण है जटिल. यह भविष्य की परियोजनाओं के लिए प्राथमिकता विकल्प होगा।"

मुख्य तकनीकी पैरामीटर

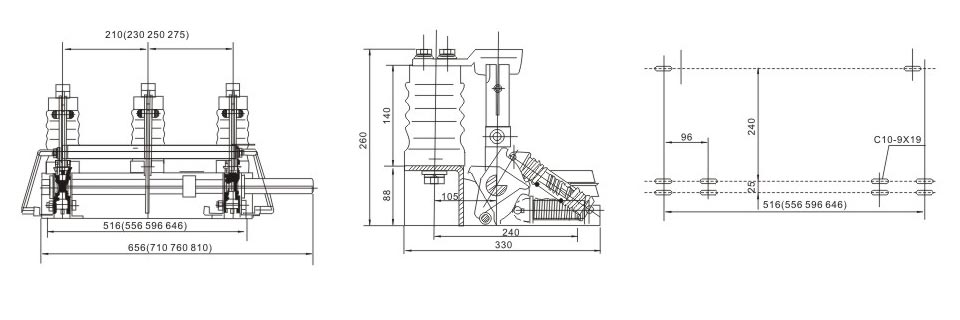

बाहरी आयाम

परियोजना के संबंध मे

कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट

जाँच रिपोर्ट

अक्सर पूछे जाने वाले प्रश्न

Q1: यूज़्यून ग्राउंडिंग स्विच JN15 किस प्रकार के स्विचगियर के साथ संगत हो सकता है?

ए: सभी मुख्यधारा के इनडोर हाई-वोल्टेज स्विचगियर, जैसे कि KYN28A-12, HXGN-12, XGN2-12, आदि के साथ संगत। 6.6kV/10kV/11kV/12kV सिस्टम और मानक 150mm/165mm/210mm/250mm चरण रिक्ति के लिए उपयुक्त; विशेष अलमारियाँ कर सकते हैं Usune से संपर्क करके अनुकूलित किया जा सकता है।

Q2: ग्राउंडिंग स्विच JN15 के लिए किस रखरखाव की आवश्यकता है?

ए: अनुशंसित रखरखाव योजना:
- हर 6 महीने में: दृश्य निरीक्षण, टूट-फूट, क्षरण, ढीले कनेक्शन और इंटरलॉकिंग स्थितियों की जांच।
- वार्षिक: परिचालन परीक्षण, खुलने और बंद होने की सुचारूता और इंटरलॉकिंग की शुद्धता की जाँच।
- हर 5 साल में: प्रदर्शन परीक्षण, इन्सुलेशन और शॉर्ट-सर्किट झेलने की क्षमता की पुष्टि करना मानक.
- हर 2 साल में: स्नेहन रखरखाव, सेवा जीवन को बढ़ाने के लिए चलने वाले हिस्सों पर स्नेहक लगाना।

Q3: क्या JN15-12 का उपयोग 1000 मीटर से अधिक ऊंचाई पर या संक्षारक वातावरण में किया जा सकता है?

ए: मानक मॉडल ऊंचाई ≤1000 मीटर, कक्षा II प्रदूषण और गैर-संक्षारक वातावरण के लिए उपयुक्त हैं। के लिए 1000 मीटर से अधिक ऊंचाई या संक्षारक (रासायनिक, समुद्री नमक) वातावरण में, यूसुने उन्नत उत्पाद प्रदान करता है, जिनमें शामिल हैं प्रबलित इन्सुलेशन, संक्षारण-रोधी कोटिंग्स, और ऊंचाई-निर्भर व्युत्पन्न डिज़ाइन। हमारी तकनीकी टीम से संपर्क करें अनुकूलित समाधानों के लिए.

निष्कर्ष

Usune JN15-12 श्रृंखला इनडोर हाई-वोल्टेज ग्राउंडिंग स्विच सुरक्षा, विश्वसनीयता और बहुमुखी प्रतिभा को जोड़ती है, 6.6-12kV विद्युत प्रणालियों को अपनाना। वे वैश्विक मानकों को पूरा करते हैं और वास्तविक परियोजनाओं में उन्हें बनाने में सिद्ध किया गया है ग्राउंडिंग सुरक्षा के लिए एक आदर्श विकल्प। एक पेशेवर चीनी आपूर्तिकर्ता के रूप में, यूसुने उच्च गुणवत्ता वाले उत्पाद प्रदान करता है और बिजली वितरण, उद्योग और वाणिज्य में विभिन्न परियोजनाओं के लिए व्यापक तकनीकी सहायता।
